Hvad er formålet med en hydraulisk kraftenhed?

Kerneformålet med en hydraulisk kraftenhed

A hydraulisk kraftenhed (HPU) eksisterer til ét grundlæggende formål: at omdanne elektrisk eller mekanisk energi til kontrolleret hydraulisk kraft — væske under tryk — der kan overføres, ledes og bruges til at udføre nyttigt mekanisk arbejde på afstand. Det er den centrale energikilde i ethvert hydraulisk system, der genererer det flow og det tryk, som aktuatorer, motorer og cylindre har brug for for at flytte belastninger, holde positioner eller påføre kræfter, der ville være upraktiske eller umulige med rent mekaniske eller elektriske midler.

Rent praktisk tager en hydraulisk kraftenhed elektrisk strøm fra en motor, bruger en pumpe til at sætte hydraulikvæske under tryk og leverer væsken gennem kontrolventiler, hvor der skal arbejdes - uanset om det er at løfte en 500-tons presse, styre en byggegravemaskine, fastspænde en bearbejdet del eller forlænge landingsstellet på et kommercielt fly. HPU'en udfører ikke arbejdet selv; det giver den kraft og kontrolinfrastruktur, der gør arbejdet muligt.

Uden en hydraulisk kraftenhed ville aktuatorerne, cylindrene og hydrauliske motorer i et system ikke have nogen energikilde. HPU'en er for et hydraulisk kredsløb, hvad en strømforsyning er til et elektronisk system - den definerer den tilgængelige effektramme, indstiller driftstrykområdet og bestemmer, hvor hurtigt og præcist systemet kan reagere.

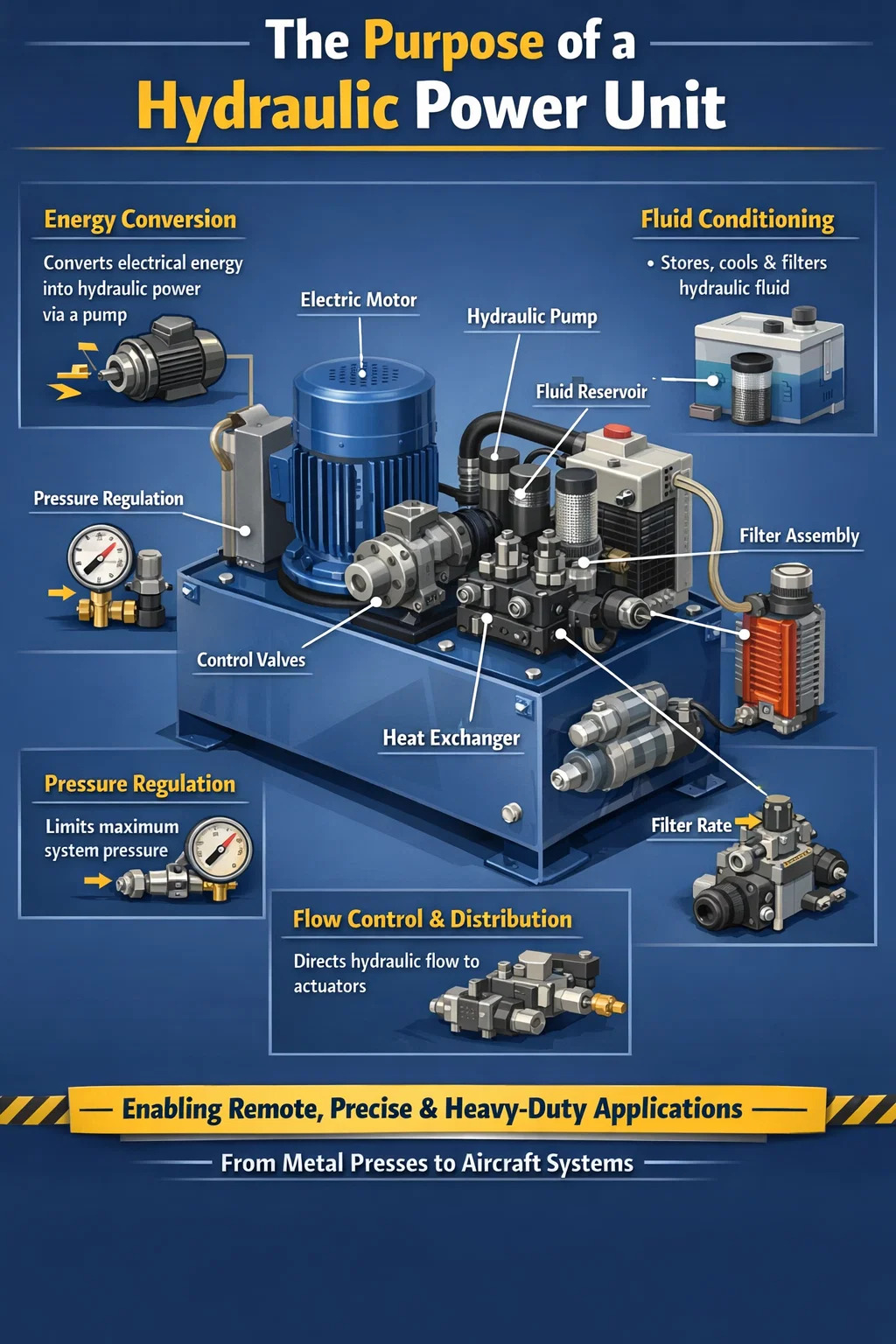

Hvad en hydraulisk kraftenhed faktisk gør: Det funktionelle nedbrud

Formålet med en hydraulisk kraftenhed kan opdeles i flere forskellige funktionelle roller, som den udfører samtidigt inden for ethvert hydraulisk system.

Energiomsætning

HPU'ens primære opgave er energiomdannelse. En elektrisk motor - typisk vurderet hvor som helst fra 0,5 kW for små bænkeenheder til over 1.000 kW for store industrianlæg — driver en hydraulisk pumpe. Pumpen omdanner motorens rotationsmekaniske energi til hydraulisk energi i form af flow under tryk. Denne energi kan derefter transporteres gennem slanger og rør over betydelige afstande og omdannes tilbage til mekanisk arbejde, hvor det er nødvendigt.

Væskeopbevaring og konditionering

Beholderen integreret i den hydrauliske kraftenhed lagrer arbejdsvæsken - typisk mellem 10 og 2.000 liter afhængigt af systemets størrelse - og lader det afkøle, aflufte og bundfælde sig, før det går ind i pumpen igen. HPU'en rummer også filtreringssystemet, der holder væsken ren, og ofte en varmeveksler for at opretholde optimal væsketemperatur. Denne konditioneringsrolle er kritisk: væskerens renhed og temperatur påvirker direkte levetiden for hver nedstrøms komponent.

Trykregulering og sikkerhed

HPU'en indeholder en overtryksventil, der dækker det maksimale systemtryk, hvilket forhindrer overbelastningsskader på pumpen, ventiler, aktuatorer og rør. I de fleste industrielle hydrauliske systemer er dette maksimale tryk indstillet mellem 150 og 350 bar , selvom højtrykssystemer i rumfart, test og specialapplikationer kan overstige 700 bar . Trykreguleringsfunktionen sikrer, at systemet ikke kan overskride dets designgrænser, uanset hvad nedstrømskredsen kræver.

Flowkontrol og distribution

Moderne hydrauliske kraftenheder inkorporerer retningsreguleringsventiler, proportionalventiler eller servoventiler, der distribuerer væske under tryk til specifikke aktuatorer i specifikke sekvenser og ved kontrollerede strømningshastigheder. Denne kontrolfunktion bestemmer hastigheden, kraften og retningen af ​​hver bevægelse i systemet. En enkelt HPU kan samtidigt forsyne flere kredsløb, hver med uafhængige tryk- og flowkrav, ved hjælp af manifoldblokke og ventilsamlinger monteret direkte på enheden.

Hvorfor hydrauliske kraftenheder bruges i stedet for andre kraftteknologier

Formålet med en hydraulisk kraftenhed bliver tydeligere, når du forstår, hvorfor hydraulik er valgt frem for elektriske aktuatorer, pneumatik eller rent mekaniske drev til specifikke applikationer. Hver teknologi har sit domæne, og hydraulik - specifikt det HPU-drevne system - dominerer overalt, hvor høj krafttæthed, præcis kontrol og pålidelighed under tung belastning er påkrævet.

Kraft og Krafttæthed

Hydrauliske systemer genererer kræfter, der er svære eller upraktiske at matche med elektriske motorer ved sammenlignelig størrelse og vægt. En hydraulisk cylinder med en 100 mm boring, der arbejder ved 250 bar, producerer ca. 196 kN (ca. 20 tons) kraft fra en komponent, der vejer et par kilo. En elektrisk lineær aktuator, der frembringer den samme kraft, ville være væsentligt tungere og større. Denne krafttæthed er grunden til, at hydrauliske kraftenheder er standard i applikationer som metalpresser, sprøjtestøbemaskiner og tungt entreprenørudstyr.

Belastning uden kontinuerligt strømforbrug

En hydraulisk cylinder med en blokeret port holder sin last på ubestemt tid uden at forbruge energi, fordi inkompressibel væske ikke kan slippe ud gennem en lukket ventil. Denne evne er essentiel i applikationer som spændebeslag, løfteplatforme og hydrauliske donkrafte, der skal holde en belastning i længere perioder. En elektrisk servomotor, der holder den samme belastning, ville kræve kontinuerlig strøm - generere varme og forbruger strøm, selv når den er stationær.

Overbelastningsbeskyttelse

Overtryksventilen i en hydraulisk kraftenhed giver en iboende overbelastningsbeskyttelse. Hvis systemet støder på en belastning, der overstiger det indstillede tryk, åbner aflastningsventilen, og aktuatoren stopper simpelthen - ingen komponent er beskadiget. Elektriske motorer og mekaniske drev kræver typisk mere komplekse beskyttelsesordninger for at opnå det samme niveau af fejltolerance.

Fjernbetjent kraftoverførsel

Én HPU kan forsyne aktuatorer placeret mange meter væk gennem fleksible slanger, hvilket gør det muligt at placere strømkilden på et bekvemt, beskyttet sted, mens aktuatorer fungerer i barske, utilgængelige eller eksplosionsfarlige miljøer. I offshore borerigge kan en enkelt hydraulisk kraftenhed på hoveddækket f.eks. styre ventiler og aktuatorer på havbunden hundreder af meter under overfladen gennem lange navlestrengsslanger.

Industrier og applikationer, hvor hydrauliske kraftenheder tjener et kritisk formål

Den hydrauliske kraftenhed er et af de mest universelt anvendte stykker industrielt udstyr på tværs af stort set alle sektorer, der involverer tungt maskineri, præcisionsbevægelse eller stor kraftgenerering. At forstå, hvor HPU'er er implementeret, tydeliggør, hvorfor deres formål er så bredt relevant.

Formålet med hver hovedkomponent inde i en hydraulisk kraftenhed

Den hydrauliske kraftenhed opnår sit formål gennem et omhyggeligt integreret sæt komponenter. Hver har en bestemt rolle, og forståelsen af ​​dem hjælper med at afklare, hvorfor HPU'en er designet, som den er.

Elektrisk Motor

Motoren leverer drivkraften. De fleste industrielle HPU'er bruger trefasede AC-induktionsmotorer for deres pålidelighed, enkelhed og tilgængelighed i et bredt effektområde. Motorens udgangsaksel kobles direkte til pumpen. Motorstørrelsen bestemmer den maksimale hydrauliske effekt enheden kan levere. I energieffektive moderne designs styrer et drev med variabel hastighed motoren til at matche output til realtidskrav, hvilket reducerer energispild ved delvis belastning betydeligt.

Hydraulik pumpe

Pumpen er hjertet i den hydrauliske kraftenhed. Det trækker væske fra reservoiret og skubber det ind i systemkredsløbet under tryk. Gearpumper bruges til omkostningsfølsomme applikationer med lavere tryk. Vingepumper giver mere støjsvag drift. Stempelpumper - både aksiale og radiale typer - bruges i applikationer med højt tryk, høj effektivitet eller variabel forskydning. Pumpeforskydning er angivet i kubikcentimeter pr. omdrejning (cc/omdrejning), og ved en given akselhastighed bestemmer dette direkte den flowhastighed, som HPU'en kan levere.

Reservoir

Reservoiret lagrer hydraulisk væske og tjener flere sekundære formål: det tillader luftbobler at undslippe, giver en termisk buffer til at absorbere varme fra systemet og giver partikelforurening tid til at bundfælde sig, før væsken recirkuleres. Standard tommelfingerreglen er at dimensionere reservoiret til 3 til 5 gange pumpens flowhastighed pr. minut , selvom højvarmeapplikationer kan kræve større tanke eller supplerende køling.

Overtryksventil

Denne ventil er systemets primære sikkerhedsanordning. Den åbner automatisk, når trykket overstiger den forudindstillede grænse, og leder overskydende flow tilbage til reservoiret. Uden den ville en blokeret aktuator eller stoppet cylinder få trykket til at stige, indtil et rør, en slange eller en komponent svigter. Aflastningsventilen er ikke en kontrolkomponent - den er en beskyttelsesanordning - og en korrekt designet HPU bør sjældent aktivere den under normal drift.

Filtersamling

Hydraulikvæskens renhed er en af de mest kritiske faktorer i systemets levetid. Filtre i HPU'en - typisk på returledningen, trykledningen eller begge - fjerner partikelforurening, før det kan beskadige pumpens indre, ventilspoler og cylindertætninger. De fleste industrielle HPU'er målretter et flydende renhedsniveau på ISO 4406 klasse 16/14/11 til 18/16/13 , ved hjælp af filtre med klassificeringer på 3-10 mikron absolut.

Varmeveksler

Energitab i det hydrauliske system viser sig som varme i væsken. Uden en varmeveksler ville væsketemperaturen stige kontinuerligt, indtil tætninger nedbrydes, viskositeten falder, og komponentslid accelererer. Luftblæst eller vandkølede varmevekslere er dimensioneret til at sprede den forventede varmebelastning - typisk 25 % til 40 % af indgangseffekten i et konventionelt kredsløb med fast pumpe — og hold væsketemperaturen mellem 40°C og 60°C.

Kontrolventiler og manifoldblok

Retningsreguleringsventiler, proportionalventiler, trykreduktionsventiler og flowreguleringsventiler er ofte monteret på en manifoldblok integreret i HPU'en. Disse komponenter dirigerer væske under tryk til den korrekte aktuator ved det korrekte tryk og flowhastighed på kommando fra en PLC, manuel styring eller automatisk sekvensstyring. Den manifoldmonterede tilgang reducerer rørforbindelser, minimerer lækagepunkter og holder systemet kompakt.

Hvordan en hydraulisk kraftenhed tjener præcisions- og automationsformål

Ud over brute force-applikationer tjener den hydrauliske kraftenhed et præcisionsformål i automatiseret fremstilling og proceskontrol. Med proportional- eller servoventilteknologi kan HPU-drevne systemer styre aktuatorpositionen til inde ±0,01 mm og kraft indad 1 % af sætpunktet — ydelsesniveauer, der gør hydraulik konkurrencedygtig med elektriske servodrev i mange kraftkrævende applikationer.

I et moderne servohydraulisk system sammenligner en lukket sløjfe-controller kontinuerligt den faktiske aktuatorposition (målt af en lineær transducer) med den kommanderede position og justerer servoventilåbningen i overensstemmelse hermed, korrigerer for belastningsforstyrrelser og flowvariationer i realtid. Denne lukkede sløjfe-funktion bruges i:

• Materialetestmaskiner, der skal anvende præcise kraftprofiler til testprøver
• Flysimulatorer, der kopierer bevægelsessignaler til pilottræning
• Seismiske testrigge, der ryster strukturelle komponenter for at simulere jordskælvsbelastninger
• Automotive træthedsteststande, der anvender vejbelastningsspektre på køretøjskomponenter
• Industrielle smedepresser med programmerbar ramposition og kraftprofiler

I hver af disse applikationer er den hydrauliske kraftenhed det, der gør kraften og bevægelsen mulig. Servoventilen og controlleren bestemmer præcisionen; HPU'en bestemmer strømkapaciteten.

Centraliserede vs. decentrale hydrauliske enheder: Forskellige formål for forskellige arkitekturer

Den måde, hvorpå en hydraulisk kraftenhed installeres i et anlæg eller en maskine, afhænger af det specifikke formål, den skal tjene. Der er to grundlæggende arkitektoniske tilgange, som hver passer til forskellige krav.

Centraliserede hydrauliske kraftenheder

En enkelt stor HPU betjener flere maskiner eller arbejdsstationer gennem et ringhoved- eller forgrenet distributionssystem. Denne tilgang bruges i store produktionsanlæg, hvor mange maskiner har brug for hydraulisk kraft samtidigt. Fordelen er, at en enhed, et sæt styringer og et vedligeholdelsespunkt betjener hele anlægget. En centraliseret HPU til et automotive-værksted kan være vurderet til 500 kW eller mere , der leverer snesevis af svejse- og spændestationer. Afvejningen er, at et svigt påvirker alle nedstrømsmaskiner samtidigt, og lange rørstrækninger medfører tryktab.

Decentraliserede (maskinmonterede) hydrauliske kraftenheder

Hver maskine eller procescelle har sin egen dedikerede HPU, der er dimensioneret specifikt til maskinens krav. Dette er det mere almindelige arrangement i moderne fremstilling, fordi det giver uafhængighed - én maskines HPU-fejl påvirker ikke andre - og gør det muligt for hver enhed at blive optimeret til dens specifikke arbejdscyklus- og trykkrav. Kompakte HPU'er i denne kategori spænder fra 0,5 kW bænk-enheder til små testarmaturer op til 200 kW enheder til store sprøjtestøbe- eller trykstøbemaskiner.

Bærbare og lejede hydrauliske enheder

Bærbare HPU'er tjener et specifikt formål inden for vedligeholdelse, konstruktion og nødberedskab: leverer on-demand hydraulisk kraft, hvor der ikke findes en fast installation. Hydrauliske redningsværktøjer ("livets kæber") er drevet af bærbare HPU'er. Rørledningsbyggere bruger bærbare enheder til at drive hydrauliske rørbukkere og crimpere. Vedligeholdelsesteams bruger dem til at betjene hydrauliske momentnøgler på store flangeled, hvor der ikke er strøm. Disse enheder er typisk diesel- eller benzinmotordrevne snarere end elektriske, hvilket tillader drift på fjerntliggende steder eller steder uden for nettet.

Formålet med en hydraulisk kraftenhed i sikkerhedskritiske systemer

I sikkerhedskritiske applikationer tjener den hydrauliske kraftenhed et formål, der rækker ud over blot at køre bevægelse - den skal give garanteret fejlsikker drift under fejlforhold. Dette er særligt vigtigt på tre områder.

Nødstopsystemer i olie og gas

Hydrauliske kraftenheder i olie- og gasanlæg driver nødstopventiler (ESD) og udblæsningssikringssystemer (BOP). Disse HPU'er skal være i stand til at aktivere store ventiler hurtigt og pålideligt under fejlforhold - herunder under strømsvigt. Akkumulatorbanker opladet af HPU'en lagrer tilstrækkelig hydraulisk energi til at betjene alle nødventiler flere gange, selvom den primære strømkilde går tabt. I offshore installationer er BOP kontrol HPU'er designet til API 16D eller tilsvarende standarder med fuld redundans.

Fly hydrauliske systemer

Kommercielle fly bærer flere uafhængige hydrauliske kraftenheder - typisk to eller tre systemer, hver med sin egen pumpe (motordrevet, elektrisk eller luftdrevet), reservoir og kredsløb - så en fejl i ét system ikke kompromitterer flykontrollen. Boeing 737 har for eksempel to uafhængige hydrauliske systemer, der hver er i stand til at betjene primære flyvekontroller uafhængigt. Formålet med hver HPU i denne sammenhæng handler lige så meget om redundans og fejltolerance, som det handler om strømproduktion.

Industrielle kantpresser og guillotiner

Hydrauliske kantpresser og skæremaskiner bruger HPU'er til at drive cylindre med kræfter, der kan forårsage alvorlige skader, hvis de ikke kontrolleres. HPU'en i disse maskiner inkorporerer modvægtsventiler, dobbeltkanals sikkerhedsventilsystemer og positionsovervågning for at sikre, at stemplet kun kan bevæge sig ved kontrollerede hastigheder og ikke kan falde frit i tilfælde af slange- eller ventilfejl. HPU'ens sikkerhedskontrolfunktion er lige så vigtig som dens strømforsyningsfunktion.

Hvad bestemmer størrelsen og specifikationen af en hydraulisk kraftenhed

At vælge en hydraulisk kraftenhed til et givet formål kræver, at enhedens specifikationer matches med kravene til applikationen. Nøgleparametrene, der definerer, hvad en HPU skal levere, er:

• Driftstryk: Det maksimale systemtryk, der kræves af den mest krævende aktuator, plus en margin på 10–15 %. De fleste industrielle systemer falder mellem 150 og 350 bar.
• Flowhastighed: Det samlede samtidige flowbehov for alle aktive aktuatorer. Hvis en cylinder med en 100 mm boring skal forlænges med 100 mm/s, kræver den cirka 47 L/min flow.
• Driftscyklus: Hvor ofte og hvor længe systemet er under fuld belastning. En kontinuerlig HPU er dimensioneret og afkølet anderledes end en, der bruges i korte udbrud med lange tomgangsperioder.
• Antal kredsløb: Hvor mange uafhængige aktuatorer eller funktioner skal HPU'en betjene samtidigt, og om de har forskellige tryk- eller flowkrav.
• Miljø: Driftstemperaturområde, udsættelse for vand, støv eller ætsende atmosfærer, og om enheden skal opfylde ATEX-klassifikationer eller andre farlige områder.
• Kontrolkrav: Uanset om HPU'en har brug for enkel tænd/sluk-kontrol, proportional tryk- og flowkontrol eller fuld servostyring med lukket sløjfe med positions- og kraftfeedback.

At få denne specifikationsret er grundlæggende for, at HPU'en kan opfylde sit formål pålideligt. En underdimensioneret enhed vil overophedes og svigte for tidligt. En overdimensioneret enhed spilder energi og kapital. Korrekt konstruktion af HPU-specifikationen er grundlaget for et vellykket hydraulisk system.

Hydrauliske kraftenheders udviklende formål i moderne industri

Formålet med den hydrauliske kraftenhed er forblevet konstant - konvertere og levere kontrolleret hydraulisk kraft - men den måde, dette formål opfyldes på, har udviklet sig betydeligt med fremskridt inden for elektronik, materialer og væsketeknologi.

Moderne HPU'er inkorporerer i stigende grad IoT-aktiverede sensorer, der kontinuerligt overvåger væsketemperatur, tryk, pumpeflowoutput, filterdifferenstryk og motorstrømtræk. Disse data føres ind i forudsigende vedligeholdelsesalgoritmer, der kan registrere udviklende pumpeslid, filterblokering eller væskeforurening uger før de forårsager en fejl. Et anlæg med 50 HPU'er forbundet til et centralt overvågningssystem kan opnå 40–60 % reduktion i uplanlagt nedetid sammenlignet med tidsbaserede vedligeholdelsesplaner.

Elektrohydrauliske aktuatorer (EHA'er) - selvstændige enheder, der kombinerer en lille elektrisk motor, pumpe og aktuator i en enkelt pakke - er begyndt at erstatte konventionelle HPU-forsynede kredsløb i nogle applikationer, især i rumfart og mobilt maskineri, hvor vægt og installationsplads er i høj grad. Til højeffekt-, multiaktuator- eller kontinuerlige industrielle applikationer forbliver den centraliserede hydrauliske kraftenhed dog den mest praktiske og omkostningseffektive løsning og forventes at forblive det i en overskuelig fremtid.

Introduktionen af ​​vandglykol, syntetisk ester og brandbestandige hydrauliske væsker har også udvidet miljøerne, hvor HPU'er sikkert kan fungere - især i støberier, trykstøbeanlæg og underjordisk minedrift, hvor brandrisiko gør mineralolie uegnet. I disse indstillinger tjener HPU'en det samme grundlæggende formål, men med en væskespecifikation, der er valgt til at opfylde sikkerhedsbestemmelserne uden at ofre ydeevnen.
