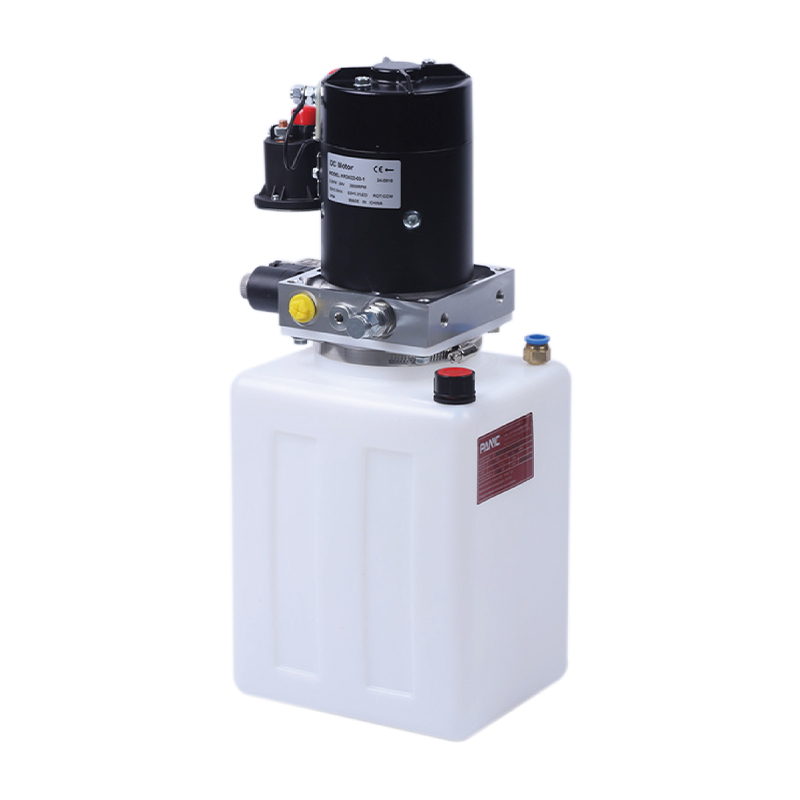

Denne hydrauliske kraftenhed af fuld elektrisk stabler er specielt designet til fuld elektrisk stabler. Den er integreret af en højtryks gearpumpe, en DC-børstemotors centralventilblok, en patronventil og en olietank. Stigningen og faldet styres af motor og magnetventil, med valgfri motoreffekt fra 2,2 kW-4kW, enkelt hastighed, dobbelt hastighed og proportional hastighedsregulering. Der er brændstoftanke af jern og plast at vælge imellem.
HOVEDFUNKTIONER ER INKLUDERET
- Elektrisk styring: Den hydrauliske kraftenhed af fuld elektrisk stabler styres af en motor og en magnetventil, som nøjagtigt kan justere løfte- og sænkehandlingen af stableren. Hæve- og sænkefunktionerne styret af magnetventilen gør stablerens betjening mere fleksibel og smidig.
- Flere motoreffektmuligheder: Motoreffekten kan vælges fra 2,2kW til 4kW. Brugere kan vælge den passende motoreffekt i henhold til forskellige belastningskrav for at sikre en effektiv drift af systemet under forskellige arbejdsforhold.
- Fleksibelt valg af nedstigningshastighed: Den hydrauliske kraftenhed på fuld elektrisk stabler giver tre nedstigningstilstande: enkelt hastighed, dobbelt hastighed og proportional hastighedsregulering. Brugere kan vælge den bedst egnede nedstigningshastighed i henhold til arbejdsbehov for at sikre stablerens stabilitet og sikkerhed i forskellige arbejdsscenarier.
- Valg af tankmateriale: Den hydrauliske enhed giver to muligheder: jerntank og plastiktank. Jerntanke er velegnede til langvarig brug med høj belastning, hvilket sikrer bedre holdbarhed; mens plasttanke er lettere og velegnede til anvendelsesmiljøer med strenge krav til udstyrsvægt.
- Patron hydraulisk ventil design: Systemet vedtager et patronventildesign, som kan forbedre væskekontrolnøjagtigheden og reaktionshastigheden, hvilket gør stablerens hydrauliske system mere effektivt og pålideligt.
- Motor og magnetventilstyring: Kombinationen af DC kulbørstemotor og magnetventil gør stablerens drift mere jævn, løftehandlingen mere præcis, og systemet starter hurtigt, hvilket reducerer energispild og forbedrer den samlede driftseffektivitet.
Denne hydrauliske kraftenhed er velegnet til helelektriske stablere og kan give dem stabil hydraulisk støtte, især i arbejdsmiljøer, der kræver hurtige løft og fleksibel hastighedsregulering, hvilket effektivt kan forbedre arbejdseffektiviteten. Kombinationen af patronhydraulikventil og motorstyringssystem sikrer præcis kontrol og effektiv drift af det hydrauliske system, tilpasset forskellige typer stablingsoperationer.
SÆRLIGE BEMÆRKNINGER
Strømenheden er et S3-arbejdssystem og kan ikke fungere kontinuerligt. Den starter om 10 sekunder og stopper efter 90 sekunder.
Før installation skal du sikre dig, at hydrauliske komponenter såsom oliecylinder, olierør og samling er fri for urenheder.
Viskositeten af hydraulikolie skal være 15 - 68st. No. 46 anti-slid hydraulikolie anbefales om sommeren, og nr. 32 lavtemperatur hydraulikolie anbefales om vinteren.
Efter at have startet styresystemet første gang, skal du kontrollere, om olien i olietanken er tilstrækkelig, normalt 2/3 af olietanken.
Efter at systemet er brugt i de første 100 timer, skal hydraulikolien udskiftes, og derefter skal hydraulikolien udskiftes hver 3000 timer.

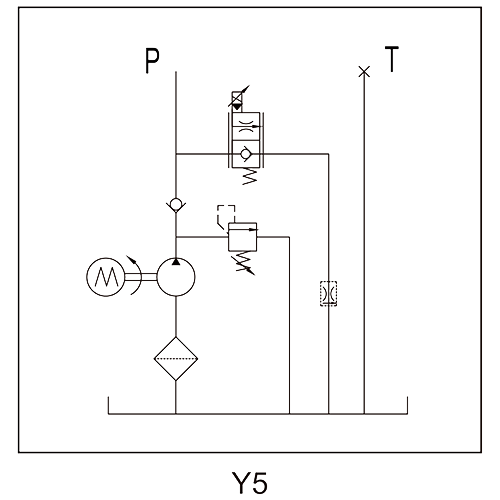

SKEMATISK DIAGRAM
SPECIFIKATIONER
(Hydraulisk kraftenhed for fuld elektrisk stabler 1)
| Model | Volt | Magt | Hastighed | Forskydning | Tryk | Tank | Magnetventil spænding |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC | 2,2KW | 260ORPM | 2.7CC/REV | 20MPA | 5L | 24V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3,5-20-10/L-Y5 | 4KW | 350ORPM | 3.5CC/REV |
(Hydraulisk kraftenhed af fuld elektrisk stabler 2)
| Model | Volt | Magt | Hastighed | Forskydning | Tryk | Tank | Magnetventil spænding |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC/48VDC | 2,2KW | 2600 RPM | 2.7CC/REV | 20MPA | 5L | 24V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3,5-20-10/L-Y5 | 4KW | 3500 RPM | 3.5CC/REV |
Bemærk: hvis du har brug for systemparametre såsom pumpe, tryk og motoreffekt med forskelligt flow, kontakt venligst vores sælger.
