Sådan fungerer en hydraulisk kraftenhed: Komplet vejledning

Sådan fungerer en hydraulisk kraftenhed: Det korte svar

A hydraulisk kraftenhed (HPU) virker ved at bruge en elektrisk motor eller forbrændingsmotor til at drive en hydraulisk pumpe, som trækker væske fra et reservoir og sætter det under tryk. Den tryksatte væske ledes derefter gennem kontrolventiler til aktuatorer - cylindre eller hydrauliske motorer - som omdanner væskeenergien til mekanisk kraft eller bevægelse. Når væsken er færdig med sit arbejde, vender den tilbage til reservoiret, hvor den filtreres og afkøles, før cyklussen gentages.

Denne lukkede sløjfe-proces gør det muligt for en kompakt enhed at generere enorm kraft. En standard industriel HPU, der opererer kl 3.000 PSI (207 bar) kan levere titusindvis af pund skubbe- eller trækkraft gennem en relativt lille cylinder, hvilket er grunden til, at hydrauliske systemer forbliver det dominerende valg inden for tungt udstyr, fremstillingspresser, jordunderstøttelse til rumfart og marine applikationer.

Kernekomponenter i en Hydraulisk kraftenhed

At forstå, hvordan en hydraulisk kraftenhed fungerer, starter med at vide, hvad hver hovedkomponent gør. Hver HPU - fra en 1-gallon bænk-top-enhed til en 500-gallon industriel kraftpakke - indeholder de samme grundlæggende byggeklodser.

Reservoir (hydrauliktank)

Beholderen opbevarer den hydrauliske væskeforsyning. Det er ikke blot en passiv beholder. Et veldesignet reservoir tillader medført luft at undslippe fra returvæske, giver tilstrækkeligt overfladeareal til varmeafledning og bruger indvendige ledeplader til at adskille returledningen fra pumpens sugeindløb. Denne adskillelse forhindrer varm, beluftet returvæske i straks at komme ind i pumpen igen. Tommelfingerregler for tankstørrelse foreslår et væskevolumen svarende til tre til fem gange pumpens strømningshastighed pr. minut , selvom højtydende systemer ofte kræver mere.

Prime Mover (elektrisk motor eller motor)

Primmotoren leverer den mekaniske energi, der driver pumpen. I industrielle og stationære applikationer, en trefaset vekselstrømsmotor er standard, typisk fra 1 HK til små butikspresser til over 200 HK til store hydrauliske presselinjer eller sprøjtestøbemaskiner. Mobilt udstyr - gravemaskiner, minilæsser, kraner - bruger køretøjets dieselmotor som drivkraft, med et kraftudtag (PTO), der forbinder det med den hydrauliske pumpe.

Hydraulik pumpe

Pumpen er hjertet i den hydrauliske kraftenhed. Det skaber ikke pres – det skaber flow. Tryk udvikles kun, når denne strømning møder modstand (en belastning). Tre pumpetyper dominerer:

• Gear pumpeer: Enkel, overkommelig og tolerant over for forurening. Fast forskydning. Almindelig i brændekløvere, dumpere og billige kraftpakker. Typisk effektivitet: 80–85 %.
• Vingepumper: Mere støjsvag drift og god volumetrisk effektivitet. Anvendes i værktøjsmaskiner og industrielt udstyr, der kræver jævn, støjsvag ydeevne.
• Stempelpumper: Højtrykskapacitet (op til 6.000 PSI og derover), variable forskydningsmuligheder og høj effektivitet (90-95%). Standardvalget til krævende applikationer som hydrauliske presser, sprøjtestøbning og rumfart.

Kontrolventiler

Kontrolventiler styrer, hvor væsken går, hvor hurtigt den bevæger sig, og hvor meget tryk der er tilladt. De tre hovedkategorier er:

• Retningsreguleringsventiler (DCV'er): Bestem, hvilken aktuatorport der modtager væske under tryk, og hvilken der vender tilbage til tanken. Solenoid-betjente DCV'er tillader fjernbetjening eller automatiseret kontrol.
• Trykreguleringsventiler: Inkluder aflastningsventiler (som indstiller systemets maksimale trykgrænse), trykreduktionsventiler og sekvensventiler. En aflastningsventil er en kritisk sikkerhedsanordning - uden den kan en blokeret aktuator bygge tryk, indtil noget katastrofalt fejler.
• Flowreguleringsventiler: Reguler aktuatorhastigheden ved at begrænse eller måle væskeflowet. Sådan styrer operatører cylindrenes ud- og tilbagetrækningshastighed.

Aktuatorer

Aktuatorer er outputenheder, der omdanner hydraulisk væskekraft tilbage til mekanisk arbejde. Hydrauliske cylindre producere lineær kraft og bevægelse - forlængelse eller tilbagetrækning af en stang. Hydrauliske motorer producere roterende bevægelse og drejningsmoment. Valget afhænger helt af, hvilken form for bevægelse applikationen kræver.

Filtreringssystem

Forurening er den vigtigste årsag til fejl i hydrauliske komponenter - industriundersøgelser tilskriver konsekvent 70–80 % af hydrauliske fejl til væskeforurening. Filtrene placeres ved sugning (for at beskytte pumpen), tryk (for at beskytte nedstrøms komponenter) og retur (for at rense væsken, før den kommer ind i reservoiret igen). Filtervurderinger er udtrykt i mikron; de fleste systemer er målrettet efter et renhedsniveau på ISO 4406 klasse 16/14/11 eller bedre.

Varmeveksler eller køler

Hydrauliske systemer genererer varme - groft sagt 25–30 % af indgangseffekten går typisk tabt som varme i et standardsystem. Væske, der arbejder over 180°F (82°C), nedbrydes hurtigt, hvilket fremskynder tætningsslid og oxidation. Luftblæsningskølere eller vandkølede varmevekslere holder typisk væsketemperaturen inden for det anbefalede driftsområde 100°F til 140°F (38°C til 60°C) .

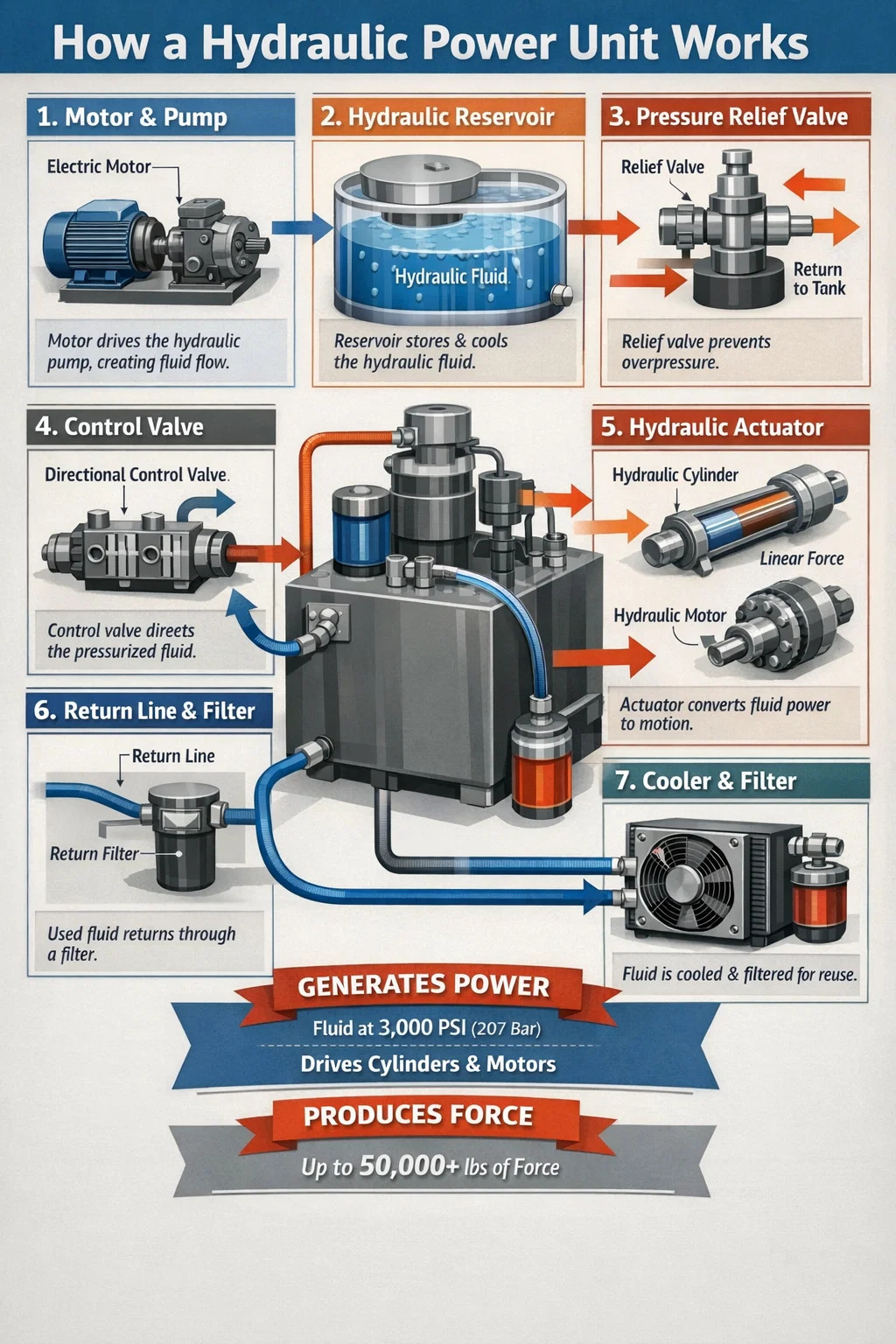

Trin-for-trin betjeningscyklus for en hydraulisk kraftenhed

Nedbrydning af driftscyklussen gør det klart, præcis hvordan en hydraulisk kraftenhed fungerer fra start til slut:

1. Motor starter, pumpe roterer: Primærmotoren roterer pumpen. Intern pumpegeometri - der går i indgreb med tandhjulstænder, roterende stempler eller glidende skovle - skaber ekspanderende og sammentrækkende kamre, der trækker væske fra reservoiret gennem sugeledningen.
2. Væske under tryk: Pumpen tvinger væske ind i trykledningen med en strømningshastighed bestemt af pumpens forskydning og RPM. Trykket opbygges, når væsken møder modstand - vægten af ​​en belastning, en lukket ventil eller den kraft, der kræves for at flytte en aktuator.
3. Aflastningsventil opretholder systemgrænsen: Hvis trykket overstiger aflastningsventilens indstilling (f.eks. 3.000 PSI), åbner ventilen og omgår overskydende flow tilbage til tanken, hvilket beskytter alle komponenter.
4. Retningsventil leder væske: Et operatør- eller kontrolsystem aktiverer en magnetventil og skifter retningsventilen. Væske under tryk ledes til én port på en cylinder eller motor.
5. Aktuator bevæger sig: Væsketryk, der virker på stempelområdet, skaber kraft (Force = Pressure × Area). En 4-tommers cylinder ved 2.500 PSI producerer ca 31.400 lbf trykkraft .
6. Returvæske strømmer tilbage: Væske, der fortrænges fra den modsatte side af aktuatoren, bevæger sig tilbage gennem retningsventilen og returledningen til reservoiret og passerer gennem returfilteret.
7. Væsken afkøles og filtreres: I reservoiret bundfælder væsken, frigiver medført luft og afkøles. Den er så klar til at blive trukket tilbage i sugeledningen til næste cyklus.

Typer af hydrauliske kraftenheder og deres driftsforskelle

Ikke alle hydrauliske kraftenheder fungerer på samme måde internt. Designvalg påvirker ydeevne, effektivitet og anvendelsesegnethed markant.

Pumpesystemer med variabel forskydning

I en HPU med variabel deplacement justerer pumpen automatisk sit outputflow for at matche systemets behov. Når en aktuator holder position, og der ikke er behov for bevægelse, afgasser pumpen og leverer kun nok flow til at opretholde trykket. Dette reducerer varmeproduktionen og energiforbruget dramatisk sammenlignet med systemer med fast forskydning, der kontinuerligt omgår overskydende flow over aflastningsventilen. Velimplementerede systemer med variabel forskydning kan reducere energiforbruget med 30-50 % i forhold til sammenlignelige designs med fast forskydning.

HPU'er med variabel hastighed

I stedet for at variere pumpens slagvolumen varierer en VSD hydraulisk kraftenhed motorhastigheden via et variabelt frekvensdrev (VFD). Når efterspørgslen falder, sænker motoren farten i stedet for at pumpen omgår flowet. Disse systemer er i stigende grad populære i moderne industrianlæg, fordi de reducerer både energiomkostninger og støjniveauer - en VSD-drevet HPU i tomgang kan fungere kl. under 65 dB(A) , sammenlignet med 75–80 dB(A) for en konventionel enhed ved fuld hastighed.

Hydraulikvæske: Mediet, der får det hele til at fungere

Hydraulikvæske gør langt mere end at overføre tryk. Den smører alle indvendige pumper og motorkomponenter, transporterer varme væk fra friktionspunkter, forhindrer korrosion og tætner mellemrum mellem bevægelige dele. At vælge og vedligeholde den rigtige væske er lige så vigtig som at vælge den rigtige pumpe.

Viskositet og dens indvirkning

Viskositet er den vigtigste væskeegenskab i et hydraulisk system. ISO VG 46 mineralolie er det mest almindelige valg for industrielle HPU'er, der opererer i normale temperaturmiljøer. Viskositet, der er for lav, forårsager øget intern pumpelækage og accelereret slid. Viskositet, der er for høj, øger modstanden, genererer mere varme og kan udsulte pumpen ved koldstart. De fleste systemer angiver et viskositetsområde på 25–54 cSt ved driftstemperatur .

Væsketyper, der bruges i hydrauliske kraftenheder

• Mineralsk olie: Standard for de fleste industrielle og mobile applikationer. God smøreevne, bredt tilgængelig, omkostningseffektiv. Ikke egnet, hvor brandrisikoen er betydelig.
• Brandbestandige væsker (HFA, HFB, HFC, HFD): Påkrævet i stålværker, trykstøbeoperationer og andre højtemperaturmiljøer. Vandglykol og syntetiske estertyper er mest almindelige.
• Biologisk nedbrydelige væsker: Vegetabilsk ester eller polyalkylenglycol (PAG) baseret. Påbudt i miljøfølsomme applikationer - skovbrugsudstyr, offshore platforme, vandvejskonstruktion.
• Fosfatester væsker: Anvendes i kommercielle luftfartshydrauliksystemer for deres fremragende brandmodstand og stabilitet ved høje driftstryk (op til 3.000 PSI i flysystemer).

Almindelige applikationer, der er afhængige af hydrauliske kraftenheder

Grunden til at hydrauliske kraftenheder bruges på tværs af så mange industrier kommer ned til én kernefordel: ingen anden teknologi leverer sammenlignelig krafttæthed til samme pris . En 10 HK hydraulisk kraftenhed kan generere over 50.000 lbf kraft gennem en beskeden cylinder. En elektrisk lineær aktuator med tilsvarende kraftkapacitet ville koste flere gange mere og optage meget mere plads.

Industriel fremstilling

Hydrauliske pressemaskiner er rygraden i metalstempling, smedning og formning. En 500-tons hydraulisk presse bruger en HPU, der leverer flow ved 3.000-5.000 PSI til at udvikle den nødvendige tonnage til at danne stålkomponenter. Sprøjtestøbemaskiner bruger HPU'er til at generere klemkraften - almindeligvis 100 til 6.000 tons - der holder formhalvdelene sammen under plastikinjektion.

Byggeri og mobilt udstyr

Hver gravemaskine, bulldozer og kran er afhængig af hydraulisk kraft. En mellemstor gravemaskine (20-tons klasse) bærer typisk en HPU-levering 50-80 liter i minuttet ved 5.000 PSI for at drive bom-, arm-, skovl- og svingfunktioner samtidigt. Den kompakte pakke af en HPU gør det muligt at pakke al denne kraft i maskinens svingramme.

Luftfart og forsvar

Kommercielle fly bruger indbyggede hydrauliske kraftenheder - ofte kaldet hydrauliske kraftpakker - til at betjene flyvekontroloverflader, landingsstel og omkastere. Et Boeing 737's hydrauliske system opererer kl 3.000 PSI og bruger to uafhængige motordrevne pumpesystemer plus elektriske reservepumper. Militærkøretøjer bruger HPU'er til tårnrotation, affjedringsnivellering og våbensystempositionering.

Marine og Offshore

Skibsstyresystemer (hydrauliske styregear af ram-type), dækskraner, ankerspil og offshore-blowout preventer-systemer (BOP) bruger alle dedikerede HPU'er. Undersøiske BOP-kontrolsystemer bruger HPU'er, der er i stand til at fungere ved 5.000 PSI , med akkumulatorbanker, der sikrer nødlukningsevne, selvom hovedstrømforsyningen svigter.

Materialehåndtering og løft

Læssebroer, sakselifte, køretøjselevatorer og skraldevognskomprimatorer bruger alle små til mellemstore HPU'er. Et autoløft med to stolper vurderet til 10.000 lbs bruger typisk en 2 HK, 2 gallon HPU opererer ved 2.500–3.000 PSI - demonstrerer, hvordan en beskeden enhed kan håndtere betydelige belastninger, når den korrekte cylinderstørrelse anvendes.

Tryk, flow og kraft: Fysikken bag hydraulisk kraft

En praktisk forståelse af den underliggende fysik hjælper operatører og ingeniører med at dimensionere systemer korrekt og diagnosticere problemer effektivt.

Pascals lov er det grundlæggende princip: tryk påført en indesluttet væske overføres ligeligt i alle retninger gennem væsken. Dette er det, der tillader en lille pumpe at generere enorm kraft gennem en cylinder med stor boring - trykket er det samme ved pumpens udløb og ved cylinderens stempelflade, men kraften ganges med det større areal.

Nøglehydraulikformler, der styrer, hvordan en hydraulisk kraftenhed fungerer:

• Kraft (lbf) = Tryk (PSI) × Areal (in²): En 5-tommers cylinder (areal = 19,6 in²) ved 3.000 PSI genererer 58.800 lbf skubbekraft.
• Flow (GPM) = Forskydning (in³/omdrejninger) × RPM ÷ 231: En tandhjulspumpe med 1,5 in³/omdrejningsvolumen ved 1.800 RPM leverer cirka 11,7 GPM.
• Hydraulisk hestekræfter = Tryk (PSI) × Flow (GPM) ÷ 1.714: Et system, der kører ved 3.000 PSI og 10 GPM, kræver cirka 17,5 hydrauliske hestekræfter. Med typiske pumpe- og motoreffektiviteter er det faktiske motortræk ca. 20–22 HK.
• Cylinderhastighed (in/min) = Flow (in³/min) ÷ Areal (in²): Højere flow betyder hurtigere aktuatorbevægelse; større boringscylindre bevæger sig langsommere for samme strømningshastighed.

Almindelige problemer med hydraulisk kraftenhed og hvad der forårsager dem

Selv en veldesignet HPU vil udvikle problemer over tid. At kende symptomerne og de grundlæggende årsager fremskynder diagnosen og reducerer nedetiden.

Overophedning

Væsketemperatur overstiger 180°F (82°C) er det mest almindelige driftsproblem. Årsager omfatter en underdimensioneret køler, tilstoppede kølerfinner, for stor intern lækage på tværs af slidte komponenter (som omdanner trykenergi til varme) eller en aflastningsventil sat for højt til kontinuerlig drift. Hver stigning på 18°F (10°C) over det anbefalede temperaturområde fordobler omtrent hastigheden af ​​væskeoxidation og forseglingsnedbrydning.

Langsom eller svag aktuatorydelse

Langsom cylinderforlængelse kombineret med normalt systemtryk indikerer normalt et flowproblem - slidt pumpe, tilstoppet sugefilter eller en delvist lukket sugeafspærringsventil. Svag kraft ved normalt flow tyder på utilstrækkeligt tryk — tjek indstillingen af ​​aflastningsventilen og se efter intern cylinderomløb (slidte stempelpakninger). En pumpe, der leverer mindre end 85 % af dets nominelle flow ved driftstryk skyldes typisk udskiftning eller ombygning.

Overdreven støj

Kavitation - hvor pumpen ikke kan modtage tilstrækkelig væskeforsyning - frembringer en karakteristisk skrigende eller slibende lyd. Det forårsager hurtig pumpeskade. Årsager omfatter et blokeret sugefilter, væskeviskositet for høj til forhold (især ved koldstart) eller en sugeledning, der er for lille eller for lang. Beluftning, forårsaget af luft, der trænger ind gennem løse fittings på sugesiden, frembringer en anden lyd - mere en klynken eller raslen - og forårsager svampet aktuatoradfærd.

Ekstern lækage

Hydraulikvæskelækager er både et vedligeholdelsesproblem og en sikkerhedsrisiko. Tætninger hærder og revner, når de udsættes for varme og forurenet væske. Højtrykshydraulikvæske, der injiceres gennem huden fra en lækage i en slange, er en medicinsk nødsituation — det kan forårsage alvorlig vævsdestruktion, selv når det første sår ser mindre ud. Regelmæssig slangeinspektion og udskiftning på en planlagt basis (typisk hvert 4.-6. år uanset udseende) er standardpraksis i programmer for ansvarlig vedligeholdelse.

Presset opbygges ikke til sætpunktet

Hvis systemet ikke kan nå sin trykindstilling, kan aflastningsventilen sidde fast åben, indstillet forkert eller slidt. Intern pumpeslitage, der forårsager overdreven bypass, er en anden hyppig årsag. Kontroller systematisk aflastningsventilen først - isoler den og test pumpens udløbstryk direkte. En god pumpe bør nemt opnå 110-120 % af systemets nominelle tryk i en dødhovedtest, før overtryksventilen åbner.

Vedligeholdelse af hydraulisk kraftenhed: Hvad der rent faktisk forlænger levetiden

En korrekt vedligeholdt hydraulisk kraftenhed kan levere 20.000 timers levetid til reservoiret, ventiler og større strukturelle komponenter. Pumper i rene systemer med velholdt væske når rutinemæssigt 10.000-15.000 timer. Forsømte systemer kan svigte katastrofalt inden for 2.000 timer.

• Væskeprøvetagning og analyse: Tag olieprøver hver 500-1.000 timer og send dem til et væskeanalyselaboratorium. Partikelantal, vandindhold, viskositet og slidmetalkoncentrationer afslører problemer uger eller måneder før de bliver katastrofale fejl. Dette er den enkelte vedligeholdelsespraksis med højeste ROI, der findes.
• Udskiftning af filter: Udskift retur- og trykfiltre med producentens anbefalede interval, eller når differenstrykindikatorer viser begrænsning - alt efter hvad der kommer først. Omgå aldrig et filter for at forlænge udskiftningsintervallerne.
• Vedligeholdelse af ventilation: Beholderudluftningen forhindrer atmosfærisk støv i at komme ind i tanken, når væskeniveauet ændres. En tilstoppet udluftning kan faktisk kavitere pumpen ved at skabe et vakuum i reservoiret. Udskift udluftning ved hvert andet olieskift.
• Væskeskiftintervaller: I typisk industriservice med mineralolie er fuldstændige væskeskift hver 2.000-4.000 timer en rimelig baseline. Miljøer med høj temperatur eller høj forurening kræver hyppigere ændringer. Lad væskeanalysedata drive tidsplanen frem for faste kalenderintervaller.
• Visuel inspektionsrutine: Ugentlige kontroller bør omfatte væskeniveau, temperaturmåler, filterbegrænsningsindikatorer og en visuel scanning af alle eksterne fittings og slanger for at sive væske. At fange en grædende fitting tidligt forhindrer en defekt slange og en fuld systemkontamination.

Dimensionering af en hydraulisk kraftenhed til din applikation

Korrekt HPU-dimensionering kræver, at man arbejder gennem fire indbyrdes forbundne parametre: påkrævet kraft, påkrævet hastighed, driftscyklus og driftstryk. At springe nogen af ​​disse over fører til enten en underdimensioneret enhed, der ikke kan nå præstationsmålene, eller en overdimensioneret enhed, der spilder kapital og energi.

Trin 1: Definer nødvendig kraft og vælg arbejdstryk

Start med den maksimale belastning aktuatoren skal klare. Tilføj 25% for friktion og modtryktab. Vælg et arbejdstryk - typisk 1.500-3.000 PSI til almindeligt industrielt arbejde - og beregn den nødvendige cylinderboring: Område = Kraft ÷ Tryk . Højere arbejdstryk tillader mindre cylindre og lettere strukturer, men kræver bedre tætning og tættere filtrering.

Trin 2: Bestem påkrævet flowhastighed

Påkrævet flow (GPM) = Cylinderareal (in²) × Påkrævet hastighed (in/min) ÷ 231. Hvis cylinderen skal forlænges 12 tommer på 4 sekunder (180 tommer/min) med en 3-tommer boring (areal = 7,07 tommer²), er det nødvendige flow ca. 5,5 GPM . Tilføj 10–15 % for ventiltab og intern lækage.

Trin 3: Beregn motorhestekræfter

HP = (PSI × GPM) ÷ (1.714 × samlet effektivitet). For et system med 2.500 PSI, 5,5 GPM og 85 % effektivitet er den nødvendige motor-HK ca. 9,4 HK . Afrund op til den næste standard motorrammestørrelse - i dette tilfælde en 10 HK motor.

Trin 4: Dimensionér reservoiret og køleren til driftscyklus

En maskine, der kører kontinuerligt med fuld belastning, har brug for et større reservoir og mere kølekapacitet end en cykling 20 % af tiden med lange tomgangsperioder. For kontinuerlig drift skal du dimensionere reservoiret til fem gange pumpens per minut flow og inkludere en aktiv køler, der er klassificeret til at afvise mindst 25% af inputeffekten som varme.
