Hvad er hydraulisk kraft? Sådan fungerer det og nøgleapplikationer

Hvad er hydraulisk kraft - det direkte svar

Hydraulikkraft er brugen af væske under tryk - næsten altid oliebaseret - til at overføre kraft og udføre mekanisk arbejde. Det grundlæggende princip er Pascals lov: tryk påført en lukket væske overføres ligeligt i alle retninger. Dette betyder, at en relativt lille indgangskraft, der virker på et lille stempelområde, kan forstærkes til en massiv udgangskraft på et større stempelareal. Rent praktisk er det derfor, at en kompakt hydraulikcylinder kan løfte en 30 tons gravemaskineskovl, klemme en presse med tusindvis af kilonewton eller drive et skibs styretøj med præcis, gentagelig nøjagtighed.

Energikilden i et hydraulisk system er hydraulisk kraftenhed (HPU) — nogle gange kaldet en hydraulisk kraftpakke eller kraftværk. Den omdanner elektrisk (eller diesel) energi til hydraulisk energi ved at drive en pumpe, der sætter væske under tryk, og derefter fordeler trykket gennem slanger, ventiler og cylindre, hvor der skal arbejdes. Uden en korrekt størrelse HPU kan selv de mest sofistikerede downstream-komponenter ikke fungere pålideligt.

Hydraulisk effekt måles i kilowatt (kW) eller hestekræfter (HK), og systemtrykket er klassificeret i bar eller PSI. Industrielle hydrauliske systemer fungerer normalt mellem 150 bar (2.175 PSI) og 350 bar (5.076 PSI) , selvom ultrahøjtrykssystemer i rumfart eller undersøiske applikationer kan overstige 700 bar. Flowhastighed - målt i liter pr. minut (L/min) eller gallon pr. minut (GPM) - bestemmer aktuatorhastigheden, mens trykket bestemmer kraftudgangen.

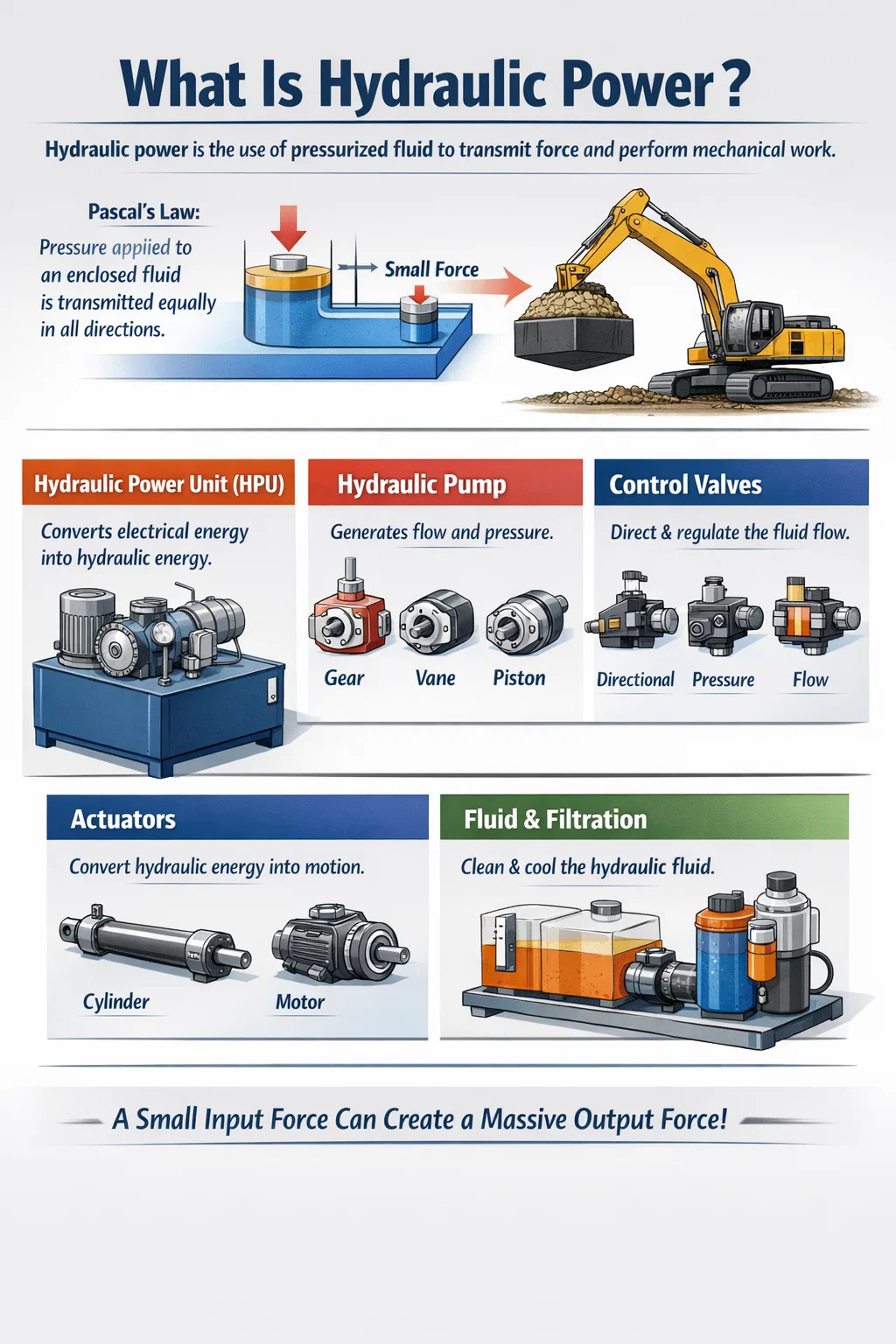

Kernekomponenter i et hydraulisk system

Et komplet hydraulisk kredsløb er sammensat af flere indbyrdes afhængige komponenter. Hver enkelt spiller en bestemt rolle; en svaghed i enhver del forringer systemets samlede ydeevne.

Hydraulisk Power Unit (HPU)

HPU'en er hjertet i systemet. Den består typisk af en elektrisk motor eller forbrændingsmotor, en hydraulisk pumpe, et reservoir (tank) til væskeopbevaring, en varmeveksler eller kølekredsløb, filtreringsenheder, overtryksventiler og en akkumulator i mange designs. Beholderkapaciteten spænder fra få liter i kompakte kraftpakker til flere tusinde liter i store industristationer. Motorvurderinger for industrielle HPU'er spænder normalt fra 0,37 kW til over 500 kW , afhængigt af ansøgningens efterspørgsel.

Hydraulik pumpe

Pumpen omdanner mekanisk energi til hydraulisk flow. De tre dominerende pumpetyper i industriel brug er tandhjulspumper (omkostningseffektive, tryk op til ~250 bar), vingepumper (glat flow, 70-175 bar) og stempelpumper (højeste tryk og effektivitet, op til 420 bar eller mere). Stempelpumper med variabel fortrængning er særligt værdsat, fordi de justerer flowoutput for at matche belastningsbehovet, hvilket reducerer energiforbruget med 20-40 % sammenlignet med alternativer med fast forskydning.

Kontrolventiler

Retningsreguleringsventiler leder væske til den korrekte aktuator. Trykreguleringsventiler (aflastning, reduktion, sekvens) beskytter kredsløbet og styrer kraftudgangen. Flowreguleringsventiler styrer aktuatorhastigheden. Moderne systemer bruger i stigende grad proportional- eller servoventiler, som reagerer på elektroniske signaler for at muliggøre styring med lukket sløjfe - afgørende for CNC-maskiner, sprøjtestøbning og robotteknologi.

Aktuatorer

Aktuatorer omdanner hydraulisk energi tilbage til mekanisk arbejde. Lineære aktuatorer (cylindre) producerer skub/trækkraft, mens hydrauliske motorer producerer roterende drejningsmoment. Cylinderboringsdiametre spænder fra 20 mm i kompakte maskiner til over 1.000 mm i stort presseudstyr. En cylinder med en 200 mm boring, der arbejder ved 300 bar, genererer ca 942 kN (ca. 96 tons) af spænde- eller løftekraft.

Væske og filtrering

Hydraulikvæske tjener fire funktioner samtidigt: at overføre kraft, smøre indvendige komponenter, aflede varme og tætne mellemrum. ISO VG 46 mineralolie er den mest udbredte kvalitet til industrimaskiner. Forurening er den primære årsag til hydrauliske fejl - undersøgelser fra væskekraftindustrien viser det konsekvent over 70 % af hydrauliske systemfejl er forureningsrelaterede. Målet for renlighed er typisk ISO 4406 klasse 16/14/11 for servosystemer og 18/16/13 for standardkredsløb.

Sådan fungerer en hydraulisk kraftenhed - trin for trin

At forstå den interne sekvens af en HPU hjælper med både fejlfinding og systemdesign.

1. Elmotoren starter og driver hydraulikpumpen med en fast eller variabel hastighed.
2. Pumpen trækker væske fra reservoiret gennem en sugesi, sætter den under tryk og leverer den til trykledningen.
3. En overtryksventil indstiller det maksimale systemtryk. Hvis efterspørgslen efter nedstrøms er lav, vender overskydende flow tilbage til tanken gennem aflastningsventilen og konverteres til varme - det er grunden til, at energieffektiviteten er vigtig.
4. Væske under tryk bevæger sig gennem slanger eller stålrør til retningsreguleringsventilens manifold.
5. Når en operatør eller PLC signalerer, at en ventil skal skifte, ledes væske til den relevante aktuator. Aktuatoren forlænges, trækkes tilbage eller roterer som beordret.
6. Returvæske fra aktuatoren strømmer tilbage til reservoiret gennem et returfilter, som fjerner partikler genereret af komponentslid.
7. En varmeveksler eller luftblæsningskøler holder olietemperaturen inden for det anbefalede område - typisk 35°C til 60°C — for at beskytte tætninger og bevare viskositeten.
8. Sensorer overvåger tryk, temperatur og væskeniveau og sender data til kontrolpanelet eller SCADA-systemet til overvågning i realtid.

En akkumulator - en trykbeholder med en gasladet blære - kan tilføjes for at lagre hydraulisk energi og frigive den i scenarier med eksplosionsbehov, hvilket gør det muligt for HPU'en at bruge en mindre motor, mens den stadig opfylder spidsbelastningskravene. Denne teknik er almindelig i kantpressemaskiner og trykstøbeudstyr.

Hydraulikkraft vs. elektrisk og pneumatisk kraft

Ingeniører sammenligner ofte hydrauliske, elektriske og pneumatiske systemer, før de forpligter sig til et design. Hver tilgang har ægte styrker og konkrete begrænsninger.

Hydraulisk kraft har en klar fordel i applikationer, der kræver meget høj kraft i en kompakt form. En hydraulisk cylinder, der producerer 500 kN, kan veje 30 kg; at opnå den samme kraft med en kugleskrue elektrisk aktuator kunne kræve et system, der vejer fem gange så meget. Omvendt, hvor sub-millimeter positioneringsnøjagtighed og nul-lækagekrav dominerer, har elektriske servodrev stort set erstattet ældre hydrauliske designs i værktøjsmaskiner og halvlederudstyr.

Moderne elektrohydrauliske systemer kombinerer begge verdener: En servomotor med variabel hastighed driver den hydrauliske pumpe og leverer tryk og flow efter behov med effektivitet, der nærmer sig elektrisk aktivering, samtidig med at hydraulikkens krafttæthed bibeholdes. Disse servohydrauliske kraftenheder vinder hurtigt indpas i sprøjtestøbning og metalformning.

Nøglebrancher og anvendelser af hydraulisk kraft

Hydraulisk kraft er indlejret i næsten alle sektorer, der involverer tung belastningsbevægelse, formning eller kraftkontrol. Det globale marked for hydraulisk udstyr blev vurderet til ca USD 40 milliarder i 2023 og forventes at vokse med en CAGR på omkring 4,5 % frem til 2030, drevet af byggeaktivitet og efterspørgsel efter industriel automatisering.

Byggeri og mobilt udstyr

Gravemaskiner, bulldozere, kraner og læssere er helt afhængige af hydraulisk kraft til bevægelse af bom, arm og skovl. En standard 20-tons gravemaskine bærer en hydraulisk kraftenhed, der leverer nogenlunde 130–180 kW ved systemtryk omkring 350 bar. De load-sensing hydrauliske systemer på moderne gravemaskiner justerer automatisk pumpens slagvolumen for at matche den øjeblikkelige gravekraft, der kræves, hvilket reducerer brændstofforbruget med op til 25 % i forhold til ældre konstanttrykssystemer.

Metalformning og presseteknologi

Hydrauliske presser til stansning, smedning, dybtrækning og trykstøbning kræver kontrollerede, meget høje spændekræfter, som er svære at opnå med mekaniske drev. Store smedepresser opererer kl 50 MN til 750 MN (meganewtons), drevet af flere HPU'er, der arbejder parallelt. Kantpressemaskiner til bøjning af plademetal bruger servohydrauliske kraftenheder for at opnå ±0,01 mm ramposition repeterbarhed - en specifikation, der ville være umulig med hydrauliske kredsløb med fast flow.

Offshore og Marine Hydraulik

Undersøiske hydrauliske systemer styrer udblæsningssikringer (BOP'er), fjernbetjente køretøjer (ROV'er) og ankerspil på offshore platforme. Hydrauliske højtryksenheder, der er klassificeret til op til 690 bar, bruges i dybvands BOP-kontrolsystemer. Skibsdæksudstyr - kraner, lugedæksler, hækramper - er afhængig af centraliserede hydrauliske kraftværker, der fordeler trykket i hele fartøjet.

Industriel fremstilling

Sprøjtestøbemaskiner, trykstøbemaskiner, gummivulkaniseringspresser og papirmølleudstyr bruger alle dedikerede HPU'er. En typisk 1.000 tons sprøjtestøbemaskine kræver en hydraulisk kraftenhed, der er normeret til 55–75 kW med en flowhastighed på 100–200 L/min. Overgang af disse maskiner til servohydrauliske HPU'er reducerer typisk elforbruget med 30-60 % pr. produktionscyklus.

Luftfart og forsvar

Flyflyvekontroloverflader, landingsstel og trykomskiftere afhænger af hydrauliske systemer, der fungerer kl 207 bar (3.000 PSI) på ældre kommercielle fly og 345 bar (5.000 PSI) på nyere designs som Boeing 787 og Airbus A380. Vægtbesparelsen ved at arbejde ved højere tryk tillader mindre, lettere komponenter. Militærkøretøjer - kampvogne, haubitser, ubådsperiskoper - er ligeledes afhængige af kompakte hydrauliske kraftsystemer.

Vedvarende energi

Vindmøllepitch-kontrolsystemer - som vinkler hver vinge for at optimere kraftoptagelsen og forhindre overhastighed - bruger hydrauliske akkumulatorer og cylindre. Hydrauliske pitch-systemer giver typisk backup-energilagring (i akkumulatoren) til fjerblade sikkert under et netfejl, en sikkerhedsfunktion, som elektrohydrauliske systemer håndterer pålideligt selv i ekstrem kulde eller varme.

Valg af den rigtige hydrauliske kraftenhed

At vælge en hydraulisk kraftenhed involverer afbalancering af flere tekniske og driftsparametre. Underdimensionering af HPU'en fører til langsomme cyklustider, overophedning og for tidligt slid. Overdimensionering spilder kapital og energi.

Krav til tryk og flow

Start med beregningen af aktuatorbelastningen. For en cylinder: Kraft (N) = Tryk (Pa) × Areal (m²). Hvis du skal bruge 200 kN fra en 100 mm borecylinder, skal du have et arbejdstryk på mindst 255 bar (med en sikkerhedsmargin). Flowhastighed bestemmer hastigheden: en cylinder med en 100 mm boring, der strækker sig med 50 mm/s har brug for ca. 24 l/min . Den nødvendige motoreffekt er P (kW) = [Tryk (bar) × Flow (L/min)] ÷ 600, justeret for pumpeeffektivitet (typisk 85–90%).

Reservoir dimensionering

En almindelig tommelfingerregel er at dimensionere reservoiret ved 3-5 gange pumpens flowhastighed pr. minut . En pumpe, der leverer 40 l/min, har derfor brug for et reservoir på 120–200 liter. Dette volumen giver tilstrækkelig opholdstid til, at medført luft kan undslippe, varme kan spredes, og partikler kan bundfældes, før væske recirkulerer til pumpens indtag.

Fast vs. variabel forskydning

HPU'er til tandhjulspumper med fast slagvolumen er de mest økonomiske på forhånd, men leverer konstant fuld flow uanset efterspørgsel, og konverterer overskydende energi til varme. HPU'er til stempelpumper med variabel forskydning koster ca 2-3 gange mere i første omgang, men kan reducere energiomkostningerne nok til at opnå en tilbagebetalingstid på 18-36 måneder i kontinuerlige produktionsmiljøer. Til intermitterende driftscyklusser - hvor maskinen er inaktiv mere end 50% af tiden - er en HPU med fast pumpe med en aflæsningsventil ofte det bedre økonomiske valg.

Servo-hydrauliske kraftenheder

Servo-hydrauliske (eller elektro-hydrauliske) kraftenheder parrer et vekselstrøms-servodrev med variabel hastighed med en pumpe med fast slagvolumen. Drevet justerer motoromdrejningstallet for at matche det nøjagtige flow og tryk, der kræves i hvert øjeblik i cyklussen. Denne arkitektur leverer energibesparelser på 40-70 % versus konventionelle konstanthastigheds-HPU'er i applikationer som sprøjtestøbning, og det reducerer støjniveauet med 10-15 dB(A), fordi motoren bremser dramatisk under holdefaser.

Design af kølesystem

Hver watt energi tabt i et hydraulisk system bliver til varme i olien. Et system med en 37 kW motor, der arbejder med 75 % virkningsgrad, genererer omkring 9 kW spildvarme, som skal fjernes kontinuerligt. Air-blast kølere er standard for mobilt udstyr; Vandkølede varmevekslere foretrækkes til indendørs industrielle installationer, hvor den omgivende temperatur er styret. Manglende størrelse af afkøling forkorter tætnings- og pumpens levetid betydeligt - olietemperatur, der overstiger 80°C, accelererer oxidationen, hvilket fordobler væskenedbrydningshastigheden for hver stigning på 10°C.

Hydraulikvæsketyper og deres indflydelse på ydeevnen

Den hydrauliske væske er lige så vigtig som enhver mekanisk komponent - den er samtidig energibæreren, smøremidlet, varmeoverførselsmediet og tætningsmidlet.

• Mineralolie (ISO VG 32–68): Det mest almindelige valg. Fremragende smøring, bred tilgængelighed, moderate omkostninger. ISO VG 46 er standard for de fleste industrielle HPU'er, der arbejder ved 20-50°C omgivelsestemperatur.
• Vand-glykol væsker: Brandsikker, brugt i stålværker og trykstøbeanlæg. Kræv højere pumpehastigheder for at kompensere for lavere smøreevne og have en ætsende effekt på zink-, cadmium- og magnesiumkomponenter.
• Fosfatester væsker: Højeste brandmodstand, brugt i luftfart og elproduktion. Inkompatibel med standard nitriltætninger — fluorcarbon (Viton) tætninger er obligatoriske.
• Biologisk nedbrydelig vegetabilsk olie eller syntetiske estervæsker: Påkrævet i miljøfølsomme applikationer såsom skovbrugsudstyr eller nær vandveje. Smøring kan sammenlignes med mineralolie, men med højere bionedbrydelighed (>90 % på 28 dage pr. OECD 301B).
• Syntetiske PAO væsker: Overlegen ydeevne ved ekstreme temperaturer (-54°C til 135°C), lav oxidationshastighed og meget lang levetid. Anvendes i flyhydraulik og arktisk konstruktionsudstyr.

Væsketilstandsovervågning - sporing af viskositet, syretal, partikelantal og vandindhold - forlænger systemets levetid og forhindrer uplanlagt nedetid. Olieanalyseprogrammer på større industrianlæg opnår rutinemæssigt væskelevetid på 5.000–10.000 timer , i forhold til 2.000-timers standardændringsinterval, der anbefales, når der ikke er et overvågningsprogram på plads.

Almindelige hydrauliske systemproblemer og hvordan man diagnosticerer dem

Selv veldesignede hydrauliske systemer udvikler problemer over tid. At kende symptomerne og deres grundlæggende årsager forkorter fejlfindingstiden fra timer til minutter.

Tilstandsbaserede vedligeholdelsesprogrammer, der kombinerer olieanalyse, vibrationsovervågning på pumpen og motoren og infrarød termisk billeddannelse af slangefittings og ventilhuse, kan forlænge middeltiden mellem fejl (MTBF) med 50-80 % sammenlignet med tidsbaseret planlagt vedligeholdelse alene. Mange moderne hydrauliske kraftenheder inkluderer nu integrerede IoT-sensorer og cloud-forbindelse, der leverer kontinuerlige sundhedsdata til vedligeholdelsesteams uden manuel inspektion.

Energieffektivitetsforbedringer i moderne hydrauliske kraftsystemer

Hydraulik er historisk blevet kritiseret for dårlig energieffektivitet sammenlignet med direkte elektriske drev. Denne kløft er indsnævret betydeligt i løbet af det seneste årti gennem adskillige teknologiske udviklinger.

• HPU'er med variabel hastighed: Tilpasning af motorhastighed til efterspørgsel eliminerer drosseltab. Feltdata fra sprøjtestøbeanlæg viser energibesparelser på 45-65% i forhold til baseline konstanthastigheds-HPU'er med tilbagebetalingsperioder på under to år ved typiske industrielle elpriser.
• Load-sensing kredsløb: Pumpen hæver kun trykket til lidt over det aktuelle belastningskrav (typisk 20-30 bar margin), i stedet for at opretholde maksimalt systemtryk til enhver tid. Dette alene reducerer pumpens drivenergi med 15–30 % i kredsløb med variable belastningsprofiler.
• Energigenvinding: På store presser og løfteudstyr genvinder regenerative hydrauliske kredsløb energi under returslaget ved at lede væske direkte fra stangenden til hættens ende, hvilket reducerer pumpens flowkrav med op til 40 % ved hurtige bevægelser.
• Forbedrede tætninger og indvendige afstande: Moderne lavfriktionstætningsblandinger og snævrere fremstillingstolerancer reducerer interne lækagetab i pumper og motorer, hvilket skubber volumetriske effektiviteter til over 97 % i højkvalitets stempelpumper versus 90–93 % i ældre designs.
• Digital hydraulik: Hurtigt tænd/sluk-ventiler erstatter kontinuerligt droslende proportionalventiler i nogle applikationer, hvilket giver næsten nul droslingtab, samtidig med at den præcise kontrol bevares.

ISO 4413-standarden og den nyere ISO 16431 (hydraulisk systemeffektivitetsbenchmark) er nu vejledende for nye HPU-specifikationer i Europa og i stigende grad i Nordamerika, og presser producenterne til at offentliggøre verificerede effektivitetstal som en del af indkøbsdokumentationen.

Sikkerhedsstandarder og bedste praksis for hydrauliske kraftenheder

Hydrauliske systemer lagrer betydelig energi — et 200-liters reservoir ved 300 bar indeholder ca. 3.000 kJ lagret energi , sammenlignelig med den kinetiske energi i en lille bil, der kører med 180 km/t. Manglende overholdelse af sikkerhedsprocedurer forårsager alvorlige skader fra højtryksvæskeindsprøjtning og frigivelse af lagret energi.

• Trykisolering før vedligeholdelse: Tag altid trykket af systemet og lås/tag ud (LOTO) strømkilden, før du åbner en forbindelse. Antag aldrig, at en stoppet motor betyder nul systemtryk - akkumulatorer og belastningsinduceret tryk i cylindre kan forblive ved fuldt arbejdstryk på ubestemt tid.
• Hydrauliske indsprøjtningsskader: Et nålehulslæk i en slange ved 200 bar kan injicere væske gennem huden uden synligt sår. Enhver formodet injektionsskade kræver øjeblikkelig operation - det er en medicinsk nødsituation, ikke et mindre snit.
• Slangeinspektionsintervaller: ISO 4413 anbefaler visuel slangeinspektion hver 3.-6. måned og udskiftning uanset tilstand ved producentens specificerede levetid (typisk 6 år fra fremstillingsdato eller 4 år fra installationsdato).
• Brandrisikostyring: Højtryks mineralolietåge antændt af en nærliggende varmekilde er en brandfare. Ledning af slanger væk fra varme overflader, brug af brandsikker væske i højrisikomiljøer og installation af automatiske undertrykkelsessystemer i nærheden af ​​store HPU'er er anerkendte risikoreducerende foranstaltninger.
• Relevante standarder: ISO 4413 (generelle sikkerhedskrav til hydraulisk væskekraft), EN 13135 (kraner — hydraulisk udstyr), NFPA T2.24.1 (USA sikkerhedskrav for hydraulisk væskekraft) og CE-maskindirektiv 2006/42/EC for HPU'er på det europæiske marked.

Ofte stillede spørgsmål om hydraulisk kraft

Hvad er forskellen mellem hydraulisk kraft og hydraulisk tryk?

Hydraulisk tryk er en komponent i hydraulisk kraft. Effekt er lig med tryk ganget med flowhastighed: P (kW) = [bar × L/min] ÷ 600. Et system ved 300 bar med 5 L/min flow leverer 2,5 kW. En anden på 100 bar med 50 L/min leverer også 8,3 kW. Højt tryk alene betyder ikke høj effekt - flowhastigheden betyder lige så meget.

Hvor længe holder en hydraulisk kraftenhed typisk?

Med korrekt væskevedligeholdelse og filterudskiftning holder en velbygget industriel HPU typisk 15-25 år . Pumpen er normalt den første komponent, der slides, med en nominel levetid på 8.000-20.000 timer afhængigt af type, driftstryk og væskerenhed. Gearpumper er de mest holdbare i forurenede miljøer; Stempelpumper giver den længste levetid, når væskerenheden er opretholdt i ISO 4406 klasse 16/14/11 eller bedre.

Kan en hydraulisk kraftenhed bruges udendørs?

Ja, forudsat at den er designet til udendørs brug. Dette betyder IP65 eller højere elektrisk kapslingsklassificering for motoren og kontrolpanelet, rustfrit stål eller belagt reservoir og ramme, lavtemperaturvæske (ISO VG 32 eller syntetiske væsker klassificeret til -40°C for arktiske forhold) og UV-bestandige slangedæksler. Mobile HPU'er på entreprenørudstyr er i sagens natur designet til udendørs drift i al slags vejr.

Hvad får en hydraulisk kraftenhed til at overophede?

De mest almindelige årsager er en underdimensioneret eller tilsmudset varmeveksler, overdreven intern lækage (som recirkulerer energi som varme uden at udføre nyttigt arbejde), en aflastningsventil sat for tæt på det påkrævede arbejdstryk (som får den til at revne op ofte) og et reservoir for lille til at give tilstrækkelig termisk masse. Kontinuerlig drift over 80°C olietemperatur vil forkorte komponenternes levetid betydeligt og bør udløse undersøgelse.

Hvad er forskellen mellem et hydraulisk kredsløb med åbent sløjfe og et lukket sløjfe?

I et åbent kredsløb går returvæske fra aktuatoren tilbage til reservoiret, før det trækkes ind i pumpen igen. Dette er det mest almindelige arrangement og forenkler køling og filtrering. I et lukket kredsløb (eller lukket center) går returvæsken direkte tilbage til pumpens indløb, med kun en lille ladepumpe, der supplerer lækagetab. Lukkede kredsløb bruges primært med hydrauliske motorer med variabel forskydning til hydrostatisk transmission i køretøjer som mejetærskere, kompakte bæltelæssere og industrielle gaffeltrucks. De tilbyder jævn, trinløs hastighedskontrol i begge retninger uden en mekanisk gearkasse.

Hvordan er en hydraulisk kraftenhed dimensioneret til en ny anvendelse?

Dimensionering starter med aktuatorkravene: maksimal kraft (fra belastningsanalyse), påkrævet hastighed (fra krav om cyklustid) og driftscyklus (procentdel af tiden under fuld belastning). Ud fra kraft og cylinderboring beregnes arbejdstrykket. Beregn det nødvendige flow ud fra hastighed og boring. Anvend en servicefaktor på 1,2-1,3 for at tage højde for ineffektivitet. Vælg en pumpe og motor, der er klassificeret til disse udgange, og dimensjoner derefter reservoiret og køleren til den resulterende varmebelastning. Mange HPU-producenter leverer gratis software til dimensionering — indtastning af disse parametre genererer automatisk en anbefalet konfiguration.
