Hvad er effektiviteten af ​​en hydraulisk kraftenhed?

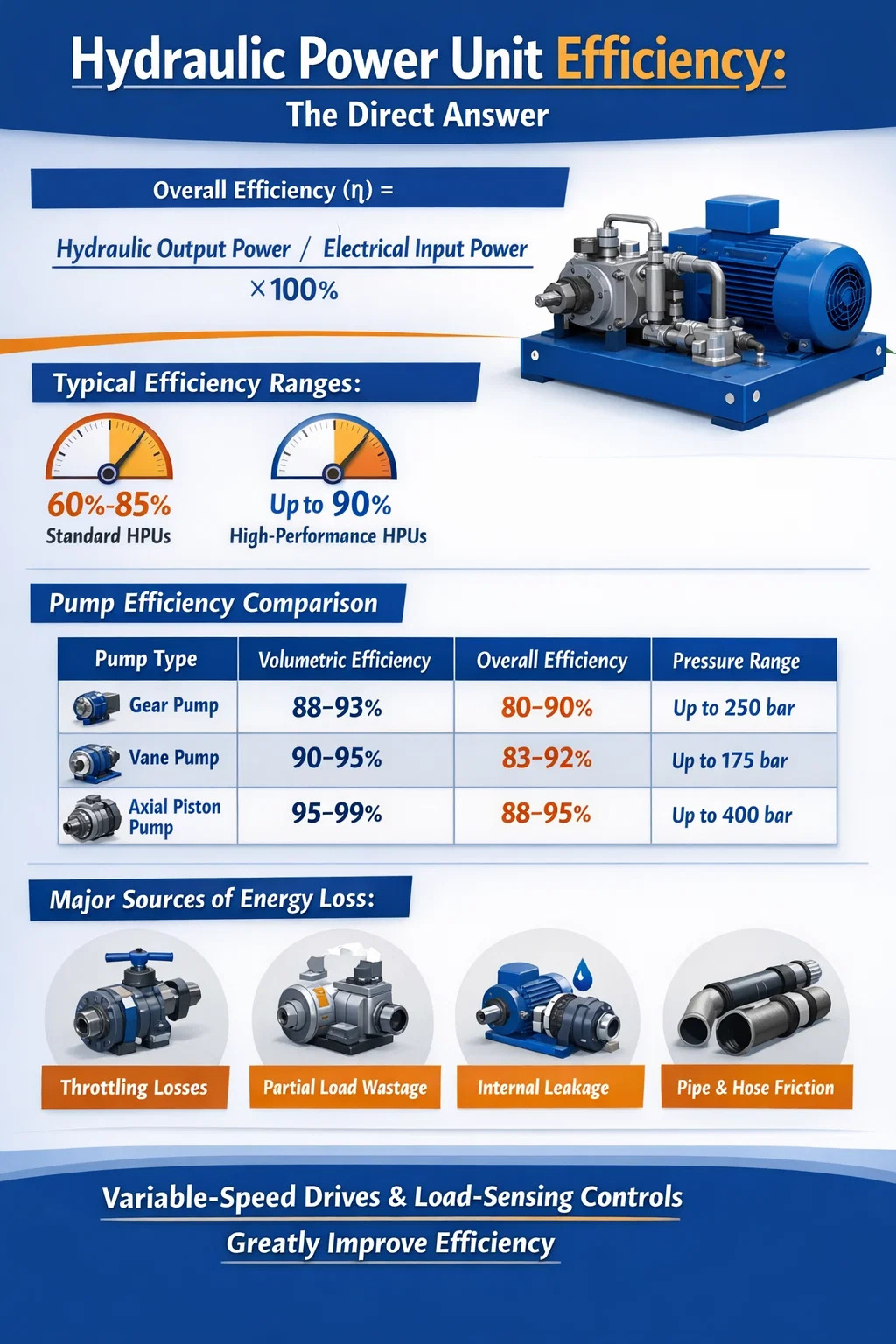

Hydraulisk kraftenhed Effektivitet: Det direkte svar

En typisk hydraulisk kraftenhed (HPU) arbejder med en samlet effektivitet på 60 % til 85 % , afhængigt af systemdesign, komponentkvalitet, driftsforhold og vedligeholdelsesstatus. Højtydende eller specialbyggede hydrauliske kraftenheder med pumper med variabel slagvolumen og optimerede styringer kan nå effektiviteter på op til 90 % eller lidt over under ideelle forhold. Mange industrielle HPU'er i den virkelige verden, der kører pumper med fast fortrængning under delvis belastning, falder dog regelmæssigt i 60 % til 75 % rækkevidde på grund af drosseltab, varmeudvikling og lækage.

Den samlede effektivitet af en hydraulisk kraftenhed er ikke et enkelt fast tal - det er et produkt af flere deleffektiviteter på tværs af pumpen, motoren, ventiler, aktuatorer, rør og væskeforhold. At forstå hver komponents bidrag hjælper ingeniører og vedligeholdelsesteam med at identificere, hvor energien går tabt, og hvor forbedringer vil have størst effekt.

Hvordan effektivitet defineres i en hydraulisk kraftenhed

Effektiviteten i en hydraulisk kraftenhed udtrykkes som forholdet mellem nyttig hydraulisk udgangseffekt og den samlede elektriske indgangseffekt, der forbruges af systemet. Formlen er ligetil:

Samlet effektivitet (η) = Hydraulisk udgangseffekt / elektrisk indgangseffekt × 100 %

Hydraulisk udgangseffekt beregnes som flowhastighed ganget med tryk (Q × P). Elektrisk indgangseffekt er den målte watt, der trækkes af motoren fra strømforsyningen. Forskellen mellem de to repræsenterer tab i form af varme, støj og mekanisk friktion fordelt over hver komponent i systemet.

Effektiviteten er også opdelt i tre hovedunderkategorier, der gælder for individuelle komponenter, især den hydrauliske pumpe:

• Volumetrisk effektivitet: Forholdet mellem faktisk leveret flow og teoretisk flow. Intern lækage i pumpen reducerer dette tal. Typiske værdier for tandhjulspumper er 90–95 % og for stempelpumper 95–99 %.
• Mekanisk effektivitet: Regner for friktionstab i lejer, tætninger og roterende dele. Spænder typisk fra 90 % til 97 % for velholdte pumper.
• Samlet pumpeeffektivitet: Produktet af volumetrisk og mekanisk effektivitet. For en kvalitets aksial stempelpumpe sidder denne typisk mellem 87% og 95%.

Ud over pumpen har den elektriske motor, der driver den hydrauliske kraftenhed, sin egen effektivitet, normalt mellem 88 % og 96 % til moderne induktionsmotorer. Multiplicering af pumpeeffektivitet med motoreffektivitet giver effektkonverteringseffektiviteten, før eventuelle ventil- eller kredsløbstab tælles.

Effektivitetsintervaller efter hydraulisk pumpetype

Den type pumpe, der anvendes i en hydraulisk kraftenhed, har den største enkelt indflydelse på systemets effektivitet. Hvert pumpedesign har en karakteristisk effektivitetskurve, der ændres med hastighed, tryk og forskydningsindstilling.

Gearpumper er de mest overkommelige og udbredt i lav- til mellemtryk HPU'er, men deres lavere volumetriske effektivitet ved højere tryk gør dem til et dårligt valg til energifølsomme applikationer. Aksiale stempelpumper, selvom de er dyrere, leverer konsekvent den bedste effektivitet og er det foretrukne valg i industrielle hydrauliske kraftenheder, hvor energiomkostningerne er betydelige.

Vigtigste kilder til energitab i en hydraulisk kraftenhed

At forstå, hvor tab opstår, er afgørende for at forbedre effektiviteten af enhver hydraulisk kraftenhed. Tab er fordelt på flere punkter, og nogle er langt større bidragydere end andre.

Drossel og trykfald over kontrolventiler

Retningsreguleringsventiler, overtryksventiler og flowreguleringsventiler indfører alle trykfald, når olien strømmer gennem dem. I et ind- eller uddoseringskredsløb omdannes trykforskellen over reguleringsventilen direkte til varme. I mange industrielle systemer tegner dette ventilrelaterede tab alene sig for 15 % til 30 % af den samlede inputenergi . Et system, der kører ved 200 bar med en kontrolventil, der forårsager et fald på 30 bar, spilder 15 % af trykenergien på det tidspunkt, før væsken overhovedet når aktuatoren.

Pumpe med fast fortrængning kører med fuld kapacitet under delvis belastning

En af de største ineffektiviteter i traditionelt hydraulisk kraftenhedsdesign er at bruge en pumpe med fast slagvolumen, der altid leverer maksimalt flow, selv når systemet kun har brug for en brøkdel af det flow. Den overskydende strøm omgås tilbage til reservoiret gennem en trykaflastningsventil ved systemtryk - en situation kaldet "blæser over aflastning". Dette spilder energi kontinuerligt og genererer betydelig varme. Undersøgelser har vist, at en HPU med fast pumpe, der arbejder med 30 % af dens nominelle belastning, kan gå til spilde 40 % eller mere af indgangseffekt alene i bypass-tab.

Intern lækage

Intern lækage opstår i pumper, motorer, cylindre og ventiler, når højtryksvæske omgår tætninger og spillerum til lavtrykssiden. Mens en vis intern lækage er normal og nødvendig for smøring, reducerer overdreven lækage på grund af slid eller overdimensionerede spillerum den volumetriske effektivitet. En pumpe med 5 % intern lækage skal generere 5 % mere flow end systemet har brug for, og forbruge ekstra energi blot for at kompensere. I slidte komponenter kan denne lækage stige til 10-15 %, hvilket mærkbart forringer systemets ydeevne.

Friktionstab i rør og slanger

Når hydraulisk væske strømmer gennem rør, slanger og fittings, genererer friktion et trykfald, der er proportionalt med strømningshastigheden i kvadrat. Underdimensionerede rør fremtvinger højere hastigheder, hvilket dramatisk øger tabene. Den anbefalede maksimale strømningshastighed i trykledninger er typisk 2–4 m/s , og i returlinjer 1–2 m/s . Systemer med alt for lange rørløb, skarpe bøjninger eller flere fittings kan miste 5-10 % af tilgængeligt tryk, før væsken når aktuatoren.

Varmeproduktion og kølebelastning

Alle de ovennævnte tab manifesterer sig i sidste ende som varme i den hydrauliske væske. Væsketemperaturen skal holdes inden for et passende område - typisk 40°C til 60°C for de fleste mineralolier - for at bevare viskositeten og forhindre nedbrydning. Når væsken bliver for varm, falder viskositeten, lækagen øges, og pumpens effektivitet falder yderligere, hvilket skaber en negativ cyklus. Den energi, der forbruges af oliekølere (og deres blæsere eller vandkredsløb) øger systemets samlede energiforbrug, hvilket yderligere reducerer nettoeffektiviteten fra operatørens perspektiv.

Hvordan drev med variabel hastighed forbedrer hydraulisk kraftaggregats effektivitet dramatisk

Den mest effektive opgradering, der er tilgængelig for en eksisterende hydraulisk kraftenhed, er tilføjelsen af et drev med variabel hastighed (VSD), også kaldet et variabelt frekvensdrev (VFD), på den elektriske motor. I stedet for at køre motoren med fuld hastighed konstant og omgå overskydende flow, justerer en VSD motorhastigheden i realtid, så den matcher nøjagtigt det flow og det tryk systemet kræver.

Energibesparelserne ved denne tilgang er baseret på affinitetslovene for pumper, som siger det strømforbruget varierer med pumpehastigheden . Ved at reducere pumpehastigheden til 80 % af dens nominelle hastighed reduceres strømforbruget til ca 51 % af fuld hastighedsforbrug. Reduktion af hastigheden til 60 % reducerer strømforbruget til nogenlunde 22 % af fuld last. Dette er teoretiske tal, men installationer i den virkelige verden viser konsekvent energibesparelser på 30 % til 60 % sammenlignet med HPU'er med fast hastighed, der kører den samme driftscyklus.

Et casestudie fra et plastsprøjtestøbeanlæg, der erstattede fastpumpede HPU'er med VSD-drevne enheder på 15 maskiner rapporterede en gennemsnitlig årlig elbesparelse på 42 % per maskine, med tilbagebetalingsperioder under 18 måneder til lokale elpriser. Reduktionen i varmeproduktion reducerede også oliekølerens driftstid og forlængede olieserviceintervaller.

VSD-baserede hydrauliske kraftenheder er nu standard i mange højtydende industrielle applikationer, herunder:

• Sprøjtestøbe- og blæsestøbemaskiner
• Metalstempling og formningspresser
• Trykstøbemaskiner
• CNC værktøjsmaskiner hydrauliske spændesystemer
• Marinedæksudstyr og offshore hydrauliske systemer

Hydraulikvæskens rolle i systemets effektivitet

Hydraulikvæskevalg og -tilstand har en direkte og målbar indflydelse på effektiviteten af en hydraulisk kraftenhed. Væskeviskositet er den kritiske parameter. Hvis viskositeten er for høj, øges pumpemodstanden og væskefriktionen, hvilket øger mekaniske tab. Hvis viskositeten er for lav, øges intern lækage, hvilket reducerer den volumetriske effektivitet og potentielt forårsage metal-til-metal-kontakt i pumper og motorer.

De fleste hydrauliske systemer er designet omkring ISO VG 46 eller ISO VG 68 mineralolie, med det optimale driftsviskositetsvindue typisk mellem 25 og 54 cSt ved driftstemperatur. At køre uden for dette vindue - enten fordi systemet er for koldt eller for varmt, eller fordi den forkerte kvalitet blev brugt - kan reducere pumpens effektivitet ved at 3% til 8% .

Syntetiske hydrauliske væsker, især polyalfaolefin (PAO)-baserede olier, kan tilbyde beskedne effektivitetsforbedringer af 1 % til 3 % over konventionel mineralolie gennem bedre viskositet-temperaturegenskaber og lavere indre friktion. Disse gevinster er konsistente på tværs af flere uafhængige undersøgelser og pumpeproducentens testdata. Mens 1–3 % lyder beskedent, repræsenterer det i en stor industriel HPU, der forbruger 100 kW uafbrudt, 1.000–3.000 watt sparet strøm – en meningsfuld mængde over en årlig driftscyklus.

Væskeforurening er lige så vigtig. Partikler i hydraulikvæske fremskynder komponentslid, øger intern lækage og tilstopper ventilåbninger. Opretholdelse af væskerenhed iht. ISO 4406 renhedskode 17/15/12 eller bedre for de fleste industrielle HPU'er betragtes som bedste praksis. Systemer med nedbrudt væske viser ofte målbare fald i volumetrisk effektivitet, efterhånden som pumpe- og ventilslid skrider frem.

Sammenligning af Fixed-Displacement vs. Variable-Diplacement HPU-effektivitet

Mange små og mellemstore hydrauliske kraftenheder bruger gear- eller vingepumper med fast slagvolumen, fordi de er billige, kompakte og nemme at vedligeholde. Stempelpumper med variabel slagvolumen koster betydeligt mere, men matcher output til efterspørgsel, hvilket reducerer bypass-tab. Effektivitetsforskellen mellem disse to tilgange er mest udtalt under delbelastningsdrift.

Tabellen ovenfor illustrerer, hvorfor HPU'er med fast pumpe er særligt dårligt egnede til applikationer med variable behovscyklusser. Ved en belastning på 25 % kan en enhed med fast forskydning spilde mere end to tredjedele af sin inputenergi, mens en tilsvarende VSD-udstyret enhed med variabel forskydning bevarer en væsentligt højere nyttig outputfraktion.

Praktiske trin til at forbedre effektiviteten af din hydrauliske kraftenhed

Forbedring af effektiviteten af en eksisterende hydraulisk kraftenhed kræver ikke altid en fuldstændig udskiftning. Mange opgraderinger kan anvendes trinvist med målbare investeringsafkast.

Revision Aktuelt Energiforbrug

Inden der foretages ændringer, skal du installere en effektmåler på motorforsyningen og logge forbrug over en komplet maskincyklus. Sammenlign den målte effektkurve med det teoretiske minimum, som belastningsprofilen kræver. Afstanden mellem det faktiske forbrug og det teoretiske minimum repræsenterer inddrivelige tab. I mange ældre HPU'er med fast pumpe er dette hul 25 % til 45 % af det samlede forbrug.

Tilpas pumpen og motoren i den rigtige størrelse

Overdimensionerede pumper og motorer er almindelige i industriel hydraulik, fordi ingeniører anvender generøse sikkerhedsfaktorer eller genbruger eksisterende komponenter. En pumpe, der kører med 40 % af dens nominelle slagvolumen, kører et godt stykke væk fra dets maksimale effektivitetspunkt. Ved at matche pumpens slagvolumen tæt på det faktiske systembehov – ideelt ved 70–90 % af den nominelle kapacitet ved spidsbelastning – holdes pumpen i sit mest effektive område.

Installer et drev med variabel hastighed

Som diskuteret ovenfor, er montering af en VSD til den eksisterende motor typisk den højeste ROI enkelt opgradering for enhver hydraulisk kraftenhed, der anvendes i applikationer med variabel belastning. Moderne VSD'er tilbyder også soft-start-evne, hvilket reducerer motorstartstrøm og mekanisk stød ved opstart, hvilket forlænger pumpens og motorens levetid.

Opgrader til Load-Sensing Control

Load-sensing (LS) hydrauliske kredsløb bruger et pilotsignal fra aktuatoren til kontinuerligt at justere pumpens udgangstryk og flow til lige lidt over, hvad belastningen kræver - typisk 15–25 bar over belastningstrykket . Dette eliminerer de store trykmargener og drosseltab, der findes i åbne kredsløb. Load-sensing systemer er mere komplekse og dyre at implementere, men kan reducere systemets energiforbrug med 20 % til 40 % i mobile og industrielle applikationer med variabel belastning.

Reducer systemtrykket til det minimum, der er nødvendigt

Mange hydrauliske systemer er indstillet til højere tryk, end applikationen faktisk kræver, enten fra original overkonstruktion eller fordi driftstrykket blev hævet for at kompensere for slidte komponenter. Hvert unødvendigt systemtryk på 10 bar repræsenterer spildt energi i et kredsløb med fast pumpe. Systematisk gennemgang af trykindstillinger og reduktion af dem til det minimum, der pålideligt opnår den nødvendige aktuatorkraft, er en effektivitetsforbedringer uden omkostninger eller billige omkostninger, som ofte giver efter. 5 % til 15 % energibesparelser.

Vedligehold hydraulikvæske og filtreringssystem

Regelmæssig olieprøvetagning og analyse kombineret med rettidig filterudskiftning holder hydraulikvæsken i det optimale viskositetsområde og forhindrer slid på pumpe- og ventilkomponenter. Mange faciliteter på forudsigende vedligeholdelsesprogrammer, der overvåger væsketilstanden nøje rapporterer 10–20 % længere komponentlevetid og målbart mere stabil systemeffektivitet over tid sammenlignet med kalenderbaserede olieskifteplaner.

Isoler og administrer væsketemperatur

I kolde omgivelser tager hydrauliske systemer længere tid om at nå driftstemperaturen, i hvilken periode højviskositetsvæske øger friktionstabet. Isolering af reservoirvægge eller brug af termostatstyrede forvarmere reducerer opvarmningstiden og tilhørende effektivitetstab. I varme omgivelser forhindrer sikring af, at varmeveksleren er korrekt dimensioneret og vedligeholdt, systemet i at køre over det optimale temperaturbånd, hvilket ellers ville accelerere lækage og nedbryde væske hurtigere.

Hvordan Hydraulikkraftenhedens effektivitet påvirker driftsomkostningerne

Effektivitet har en direkte og sammensat økonomisk indvirkning over levetiden af en hydraulisk kraftenhed. En 50 kW HPU, der kører med en samlet effektivitet på 65 %, har brug for ca 76,9 kW elektrisk input at levere 50 kW nyttigt hydraulisk arbejde. Den samme HPU opgraderet til 82% effektivitet ville kun behøve 61 kW input — en forskel på næsten 16 kW.

Ved en elpris på 0,12 USD/kWh og 5.000 driftstimer om året koster denne forskel på 16 kW $9.600 om året . Over en 10-årig levetid for udstyret er det 96.000 USD i undgåelige elomkostninger fra en enkelt HPU. Faciliteter med flere hydrauliske kraftenheder, som findes i bilmonteringsfabrikker, støberier og tunge produktionslinjer, multiplicerer dette tal i overensstemmelse hermed.

Ud over elektricitet betyder lavere effektivitet mere varmeproduktion, hvilket øger køleomkostningerne, accelererer olienedbrydning, forkorter tætninger og pumpers levetid og øger vedligeholdelsesfrekvensen. De samlede omkostninger ved ejerskab af en laveffektiv HPU er væsentligt højere, end dens købspris antyder.

Nøglefaktorer, der bestemmer effektiviteten i enhver given hydraulisk kraftenhed

For at opsummere de variabler, der bestemmer, hvor en specifik hydraulisk kraftenhed falder på effektivitetsspektret:

• Pumpetype og tilstand: Aksiale stempelpumper i god stand overgår konsekvent gear- og vingepumper, især ved højere tryk.
• Drivsystem: VSD-udstyrede motorer giver den bedste dellasteffektivitet og betragtes nu som standard i energibevidste installationer.
• Styringsarkitektur: Belastningsfølende og trykkompenserede systemer minimerer drosseltab sammenlignet med åbent centerkredsløb med fast tryk.
• Systemtrykindstilling: Lavere tryk reducerer bypass-tab og varmeudvikling i fastpumpede systemer.
• Væsketype og tilstand: Korrekt kvalitet, ren væske i god stand holder lækage og friktionstab på minimumsværdier.
• Rørdesign: Korrekt størrelse, korte rørføringer med lav modstand minimerer friktionstrykfald.
• Driftstemperatur: Ved at holde væsken inden for det optimale viskositetsområde (typisk 40-60°C) bevares både volumetrisk og mekanisk effektivitet.
• Komponentslidtilstand: Slidte pumper, cylindre og ventiler øger alle intern lækage, hvilket forringer den volumetriske effektivitet over tid.

At adressere alle disse faktorer systematisk - gennem smart indledende design og ensartet vedligeholdelse - er det, der adskiller en hydraulisk kraftenhed, der kører med 85 % effektivitet, fra en, der kæmper for at nå 65 %
