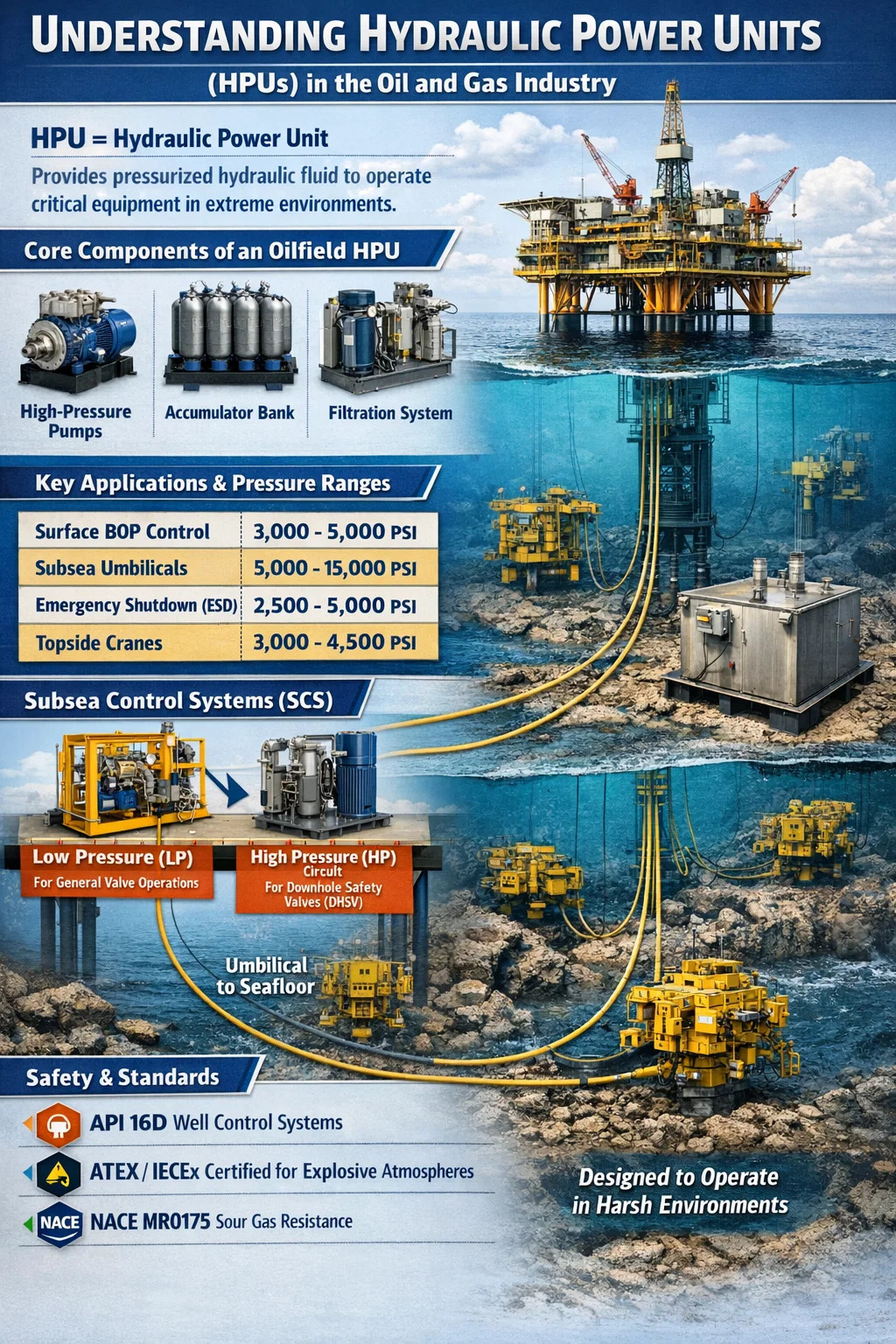

Definition af HPU i olie- og gassektoren
I olie- og gasindustrien står HPU for Hydraulisk kraftenhed . Det er et selvstændigt system designet til at generere, opbevare og levere hydraulisk væske under tryk til at drive forskellige kritiske mekaniske operationer. I modsætning til stogard industrielle enheder, en olie og gas hydraulisk kraftenhed er konstrueret til at modstå ekstreme miljøer, såsom offshore platforme eller dybsøiske undersøiske skabeloner, hvor der kræves pålidelig strøm til at betjene sikkerhedsventiler, udblæsningssikringer og navlestrengskontrollinjer.
Det primære formål med en HPU på dette felt er at fungere som "hjertet" af kontrolsystemer, og sikre, at selv hvis primær elektrisk strøm svigter, kan den lagrede energi i hydrauliske akkumulatorer udføre nødstopprocedurer for at beskytte miljøet og personalet.
Kerneoperationskomponenter i en oliefelts-HPU
En olie og gas hydraulisk kraftenhed består af flere kraftige komponenter specielt udvalgt til holdbarhed og præcision. Fordi fejl i oliefeltet kan være katastrofale, har disse enheder ofte høje niveauer af redundans.
Trykgenerering og lagring
Systemet anvender højtrykspumper (ofte stempel- eller membrantyper) drevet af elektriske motorer eller luftkompressorer. En iøjnefaldende funktion i denne sektor er Akkumulator Bank . Det er trykbeholdere, der lagrer hydraulisk energi ved hjælp af komprimeret nitrogen. I en typisk offshore-opsætning, en hydraulisk kraftenhed kan opretholde pres mellem 3.000 PSI og 10.000 PSI , hvilket giver mulighed for øjeblikkelig aktivering af ventiler, selv under et totalt pumpesvigt.
Væskehåndtering og filtrering
Den hydrauliske væske, der bruges i olie- og gas-HPU'er, er ofte specialiseret, såsom vand-glykolblandinger til undersøiske applikationer for at forhindre miljøskader i tilfælde af lækager. Reservoiret er typisk lavet af 316L rustfrit stål for at modstå salt-spray korrosion, og filtreringssystemer er ofte vurderet til 3 til 10 mikron for at beskytte følsomme magnetventiler.
Primære applikationer i offshore og undersøiske miljøer
Nytten af en hydraulisk kraftenhed spænder over hele livscyklussen af en brønd, fra boring til produktion og eventuel dekommissionering.
| Ansøgning | Funktion af HPU | Typisk trykområde |
| Overflade BOP kontrol | Åbning/lukning Blowout Preventer cylindre | 3.000 - 5.000 PSI |
| Subsea Umbilicals | Forsyning med undersøiske træer og manifolder | 5.000 - 15.000 PSI |
| Emergency Shutdown (ESD) | Fejlsikker lukning af produktionsventiler | 2.500 - 5.000 PSI |
| Topside kraner | Løft af tungt udstyr på platforme | 3.000 - 4.500 PSI |
Almindelige HPU-applikationer og deres respektive tekniske krav inden for olie og gas.
HPU-rolle i undersøiske kontrolsystemer (SCS)
Måske den mest kritiske rolle for en hydraulisk kraftenhed findes i undersøisk produktion. I denne sammenhæng er HPU'en placeret på Topside (platformen eller fartøjet) og sender væske gennem et multi-mile langt "navlestreng" kabel til havbunden.
Disse enheder er opdelt i Lavtryk (LP) and Højtryk (HP) kredsløb. LP-kredsløbet håndterer typisk generelle ventiloperationer, mens HP-kredsløbet er reserveret til deep-set Downhole Safety Valves (DHSV). DHSV kræver konstant hydraulisk tryk for at forblive åben; hvis hydraulisk kraftenhed taber trykket, lukker en kraftig fjeder i ventilen den automatisk, og lukker brøndboringen og forhindrer oliespild.
Designstandarder og miljøoverholdelse
I oliefeltet er en HPU ikke bare en pumpe på en tank. Det skal overholde strenge internationale standarder for at sikre sikkerhed og interoperabilitet.
- API 16D: Standarder for kontrolsystemer til borebrøndkontroludstyr.
- ATEX/IECEx: Certificering for udstyr, der anvendes i eksplosive atmosfærer, der sikrer hydraulisk kraftenhed motoren antænder ikke herreløs gas.
- NACE MR0175: Krav til materialer, der er modstandsdygtige over for sulfidspændingsrevner i "surgas"-miljøer.
Desuden er disse enheder ofte monteret i DNV 2.7-1 certificerede offshore-containere eller "crash frames", hvilket gør det muligt at løfte dem sikkert med kraner fra forsyningsbåde til rigge i kraftig sø uden at beskadige de interne hydrauliske komponenter.
Vedligeholdelses- og pålidelighedsmålinger
Pålidelighed måles gennem strenge tests. En typisk hydraulisk kraftenhed i et kritisk ESD-kredsløb gennemgår en "Partial Stroke Test" (PST) for at sikre, at ventiler reagerer. Vedligeholdelse involverer regelmæssig analyse af hydraulikvæske for at kontrollere renhedsniveauer i "NAS Class". Hvis olierenheden overstiger NAS 6 eller ISO 17/15/12 , øges risikoen for at ventilen sætter sig fast, hvilket er uacceptabelt i olie- og gasoperationer med stor indsats.
Ved at give en stabil, pålidelig kraftkilde hydraulisk kraftenhed forbliver rygraden i sikkerhed og automatisering i moderne energiudvinding.
