Hydraulisk vs pneumatisk: Hvilket strømsystem passer til dine behov?

Hvis du har brug for at flytte tunge byrder med præcision, hydrauliske systemer vinder direkte . Hvis du har brug for ren, hurtig, let aktivering til moderate kræfter, er pneumatiske systemer det smartere valg. Beslutningen mellem hydraulisk vs pneumatisk kommer ned til fire faktorer: kraftkrav, hastighed, miljø og samlede ejeromkostninger. De fleste industrielle købere tager fejl ved kun at fokusere på forhåndsprisen på udstyr - og ender med at betale for det over mange års drift.

Hydrauliske systemer, forankret af en hydraulisk kraftenhed, fungerer på væske under tryk - typisk mineralolie - ved tryk, der spænder fra 1.000 til 5.000 PSI , med nogle specialiserede systemer, der når 10.000 PSI eller mere. Pneumatiske systemer bruger trykluft, generelt kl 80 til 120 PSI . Alene det trykgab forklarer, hvorfor hydraulik kan løfte en 50 tons presse, og pneumatik er bedre egnet til at betjene en spændeanordning eller en malersprøjte.

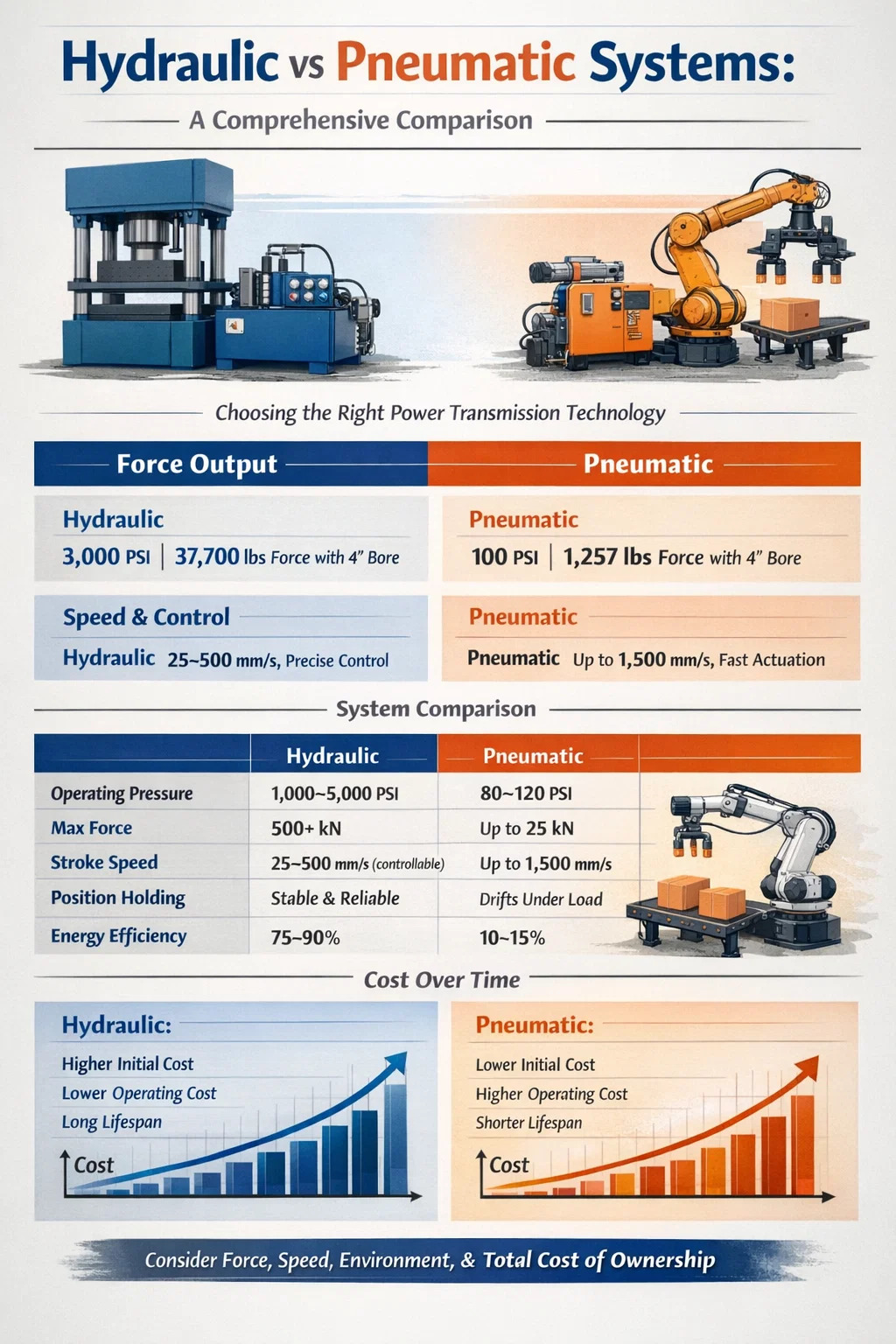

Denne artikel nedbryder alle større sammenligningspunkter - krafttæthed, energieffektivitet, vedligeholdelseskrav, omkostningsstrukturer, sikkerhedsprofiler og de specifikke industrielle applikationer, hvor hvert system yder bedst. Til sidst vil du have klare rammer for at vælge den rigtige kraftoverførselsteknologi til din drift.

Kraftoutput: Hvorfor hydraulik dominerer den tunge industri

Kraftoutput er den vigtigste differentiator, når man sammenligner hydrauliske vs pneumatiske systemer. Pascals lov regulerer begge dele: tryk ganget med areal er lig med kraft. Men fordi hydraulisk væske er inkompressibel og kan sættes under tryk til ekstreme niveauer, genererer en hydraulisk cylinder dramatisk mere kraft pr. størrelsesenhed end en pneumatisk cylinder med samme boringsdiameter.

Overvej en cylinder med en 4-tommers boring. Ved 100 PSI (typisk pneumatisk linjetryk) producerer den ca 1.257 punds kraft . Ved 3.000 PSI (typisk hydraulisk systemtryk) genererer den samme borediameter 37.700 pund kraft - omkring 30 gange mere. Dette er grunden til, at hydrauliske kraftenheder er rygraden i metalprægepresser, sprøjtestøbemaskiner, mineudstyr og tunge entreprenørmaskiner.

Pneumatiske systemer maxer typisk kl 25 kN (ca. 5.600 lbf) for standard industricylindre, mens hydrauliske aktuatorer rutinemæssigt overstiger 500 kN i standardkonfigurationer. Til enhver applikation, der kræver vedvarende høj kraft - smedning, komprimering, materialeprøvning, tung fastspænding - er en hydraulisk kraftenhed ikke valgfri; det er den eneste holdbare løsning.

Force Holding og Mid-Slage-positionering

Hydrauliske systemer kan holde en belastning på plads midt i slaget på ubestemt tid uden kontinuerlig energitilførsel, blot ved at lukke en ventil. Pneumatiske systemer kan ikke gøre dette pålideligt - trykluft er komprimerbar, så en låst pneumatisk cylinder vil drive under belastning. Til applikationer som at holde en pressematrice eller opretholde klemkraften under en svejseoperation giver hydraulikken en stabil, låst position, som pneumatik grundlæggende ikke kan matche.

Hastighed og responstid: hvor pneumatik har kanten

Pneumatiske systemer aktiveres hurtigere. Luften er komprimerbar og let, hvilket betyder, at pneumatiske cylindre forlænges og trækkes tilbage med hurtige, højhastighedsslag. Cyklustider på under 0,5 sekunder for et fuldt slag er almindelige i pneumatiske pick-and-place-systemer. Højhastigheds pneumatiske hamre, hæftemaskiner og pakkelinjetransportører er afhængige af denne hurtige aktiveringsevne.

Hydrauliske systemer er langsommere på slagniveauet, selvom de er kontrollerbare. Fordi hydraulisk væske er tæt og usammentrykkelig, kræver det mere energi at flytte den gennem et kredsløb, og aktuatorhastigheden er direkte knyttet til strømningshastigheden fra hydraulikkraftenhedens pumpe. En standard hydraulisk cylinder kan fuldføre et 12-tommer slag ind 1 til 3 sekunder -tilstrækkelig til de fleste tunge applikationer, men ikke egnet til opgaver, der kræver hundredvis af cyklusser i minuttet.

Hastighedsstyring i hydrauliske systemer er dog langt mere præcis. Ved at justere flowreguleringsventiler eller bruge pumper med variabelt slagvolumen i den hydrauliske kraftenhed, kan operatører indstille nøjagtige hastigheder gennem et slag – afgørende for operationer som langsom tilløbsstansning eller kontrolleret ekstrudering. Pneumatisk hastighedskontrol er mere grov og mere følsom over for ledningstryksvingninger.

Energieffektivitet: Ingen af systemerne er i sagens natur grønne

Energieffektivitet er ofte misforstået i den hydrauliske vs pneumatiske debat. Pneumatiske systemer antages ofte at være mere effektive, fordi de bruger planteluft. I praksis er de ofte den mindst effektive kraftoverførselsmetode på en fabrik. Generering af trykluft er notorisk spild— kun omkring 10 til 15 % af den elektriske energi indført i en luftkompressor når faktisk brugspunktet som nyttigt mekanisk arbejde. Utætheder, varmeudvikling og trykfald forbruger resten.

Hydrauliske systemer, især dem, der anvender moderne hydrauliske kraftenheder med stempelpumper med variabel slagvolumen og belastningsfølsomme styringer, opnår samlet effektivitet på 75 til 90 % i velholdte, korrekt dimensionerede systemer. En pumpe med variabelt slagvolumen udsender kun, hvad kredsløbet kræver; en pumpe med fast slagvolumen i et system med lav efterspørgsel vil dumpe overskydende flow over aflastningsventilen som varme - et betydeligt energispild, som systemdesignere skal tage højde for.

For lav-duty-cycle operationer - hvor en cylinder aktiveres en gang hvert flere sekunder - kan det kontinuerlige tomgangsenergiforbrug for en kørende hydraulisk kraftenhed opveje dens effektivitetsfordel. I disse scenarier kan pneumatiske systemer drevet af centraliseret anlægsluft give mere økonomisk mening, da luftkompressoren er delt på tværs af snesevis af maskiner.

Varmestyring i Hydraulisk Power Units

Hver hydraulisk kraftenhed genererer varme gennem væskefriktion, ventiltrykfald og pumpens ineffektivitet. En typisk industriel hydraulisk kraftenhed, der arbejder ved 20 kW input, kan forsvinde 3 til 6 kW som varme ind i reservoiret. Uden tilstrækkelig varmeudveksling – enten gennem reservoirets overflade, luftblæsningskølere eller vandkølede varmevekslere – stiger olietemperaturen forbi det sikre driftsområde på 60°C (140°F) , accelererer forseglingsnedbrydning og olieoxidation. Pneumatisk udblæsningsluft transporterer varme væk automatisk; hydrauliske systemer kræver bevidst termisk styring som en del af systemdesign.

Hydraulisk kraftenhed forklaret: Komponenter og funktion

En hydraulisk kraftenhed (HPU) er hjertet i ethvert hydraulisk system. Det er en selvstændig pakke, der genererer, opbevarer, filtrerer og behandler hydraulikvæske under tryk. At forstå dets komponenter hjælper med at afklare, hvorfor hydrauliske systemer opfører sig anderledes end pneumatiske opsætninger – og hvorfor de koster mere på forhånd.

• Reservoir: Opbevarer hydraulikvæske, typisk 1,5 til 3 gange pumpens strømningshastighed pr. minut i volumen. Afleder også varme og tillader medført luft at slippe ud.
• Pumpe: Væskens drivkraft. Gearpumper er billige og robuste; stempelpumper er effektive og i stand til variabel slagvolumen; vingepumper giver støjsvag drift. Pumpevalg bestemmer direkte HPU'ens effektivitet og støjprofil.
• Elektrisk motor: Driver pumpen. Motorens dimensionering er baseret på det nødvendige flow og tryk. Variable-frequency-drev (VFD'er) bruges i stigende grad til at matche motorhastigheden til efterspørgslen, hvilket reducerer tomgangsenergiforbruget med op til 40 % .
• Aflastningsventil: Systemtryksikkerhedsanordning. Åbner, når trykket overstiger indstillingspunktet, fører væske tilbage til tanken og forhindrer beskadigelse af komponenter.
• Filtersamling: Fjerner partikelforurening fra væske. ISO-mål for renhedsklasse (normalt ISO 16/14/11 for servoventilsystemer) bestemmer filtermikronværdier og serviceintervaller.
• Varmeveksler: Holder væsketemperaturen inden for det optimale driftsområde på 40–60°C. Kan være olie-til-luft eller olie-til-vand afhængigt af omgivelsesforhold og varmeafvisningskrav.
• Akkumulator (valgfrit): Gemmer væske under tryk til spidsbelastningshændelser, dæmper trykspidser og kan opretholde kredsløbstrykket under korte pumpestop.

Pneumatiske systemer har ingen ækvivalent til den hydrauliske kraftenhed som et pakket system. I stedet er de afhængige af en centraliseret luftkompressor, tørretumbler, modtagertank og distributionsrør – alt sammen typisk delt infrastruktur. Dette forenkler individuelt maskindesign, men skaber en afhængighed af luftkvalitet og trykkonsistens på hele anlæg.

Vedligeholdelseskrav og pålidelighed over tid

Vedligeholdelse er dér, hvor den hydrauliske vs pneumatiske sammenligning bliver mest konsekvens for driftsledere. Begge systemer kræver regelmæssig opmærksomhed, men karakteren og konsekvensen af ​​omsorgssvigt er meget forskellig.

Hydrauliksystem vedligeholdelse

Hydrauliske systemer er følsomme over for væskeforurening. Over 80 % af hydrauliske systemfejl tilskrives forurenet olie. Partikelforurening scorer servoventilspoler, ridser cylinderboringer og fremskynder pumpens slid. Et strengt vedligeholdelsesprogram for en hydraulisk kraftenhed omfatter:

• Olieprøvetagning og ISO-renhedsanalyse hver 250. til 500. driftstime
• Udskiftning af filterelement baseret på differenstrykindikatorer (ikke på en fast kalenderplan)
• Fuld olieskift hver 2.000 til 4.000 timer afhængigt af driftsforhold og olietype
• Tætningseftersyn og udskiftning af cylindre og pumper årligt eller ved første tegn på ekstern lækage
• Beholderudluftningsinspektion for at forhindre indtrængning af fugt og atmosfærisk støv

Eksterne olielækager er den mest synlige hydrauliske fejltilstand. Selv en lille tætningslækage kan skabe gulvfarer, miljømæssige problemer og brandrisici, hvis olie kommer i kontakt med varme overflader. ISO 23309 og lokale miljøbestemmelser kan kræve spildinddæmningssystemer omkring hydraulisk udstyr i visse industrier.

Vedligeholdelse af pneumatisk system

Pneumatisk vedligeholdelse er enklere på maskinniveau, men ofte forsømt på infrastrukturniveau. Nøgleopgaver omfatter:

• Aftapning af vandudskillere og FRL-enheder (filter-regulator-smøreapparat) dagligt eller automatisk
• Udskiftning af FRL-filterelementer hver 6. til 12. måned
• Lækagedetektionsundersøgelser på tværs af distributionsrør – undersøgelser viser det lækager tegner sig for 20 til 30 % af trykluftproduktionen på en gennemsnitlig fabrik
• Smøring af cylinderstempelstænger og kontrol af tætningsslid årligt

Den største pneumatiske vedligeholdelsesfejltilstand er usynlig: luftlækager, der lydløst dræner kompressorkapaciteten. A 3 mm hul i en fordelingsledning ved 100 PSI kan spilde over 1 kW kompressorenergi kontinuerligt. Ultralydslækagedetektionsværktøjer er afgørende for faciliteter, der administrerer store pneumatiske netværk.

Omkostningssammenligning: På forhånd vs levetid

Indkøbsprisen er der, hvor pneumatiske systemer fremstår mest attraktive. En pneumatisk cylinder og ventilsamling til en let applikation kan koste $50 til $500 . En sammenlignelig hydraulisk cylinder med ventil og manifold kan køre $500 til $5.000 —og en dedikeret hydraulisk kraftenhed til en enkelt maskine tilføjer endnu en $2.000 til $30.000 afhængig af størrelse og specifikation.

Livstidsomkostningsanalyse fortæller dog en mere afbalanceret historie. Pneumatiske systemer er billige at købe og installere, men dyre i drift. I anlæg, hvor trykluft genereres til en fuldt belastet pris (el, vedligeholdelse, kapitalafskrivning) på $0,25 til $0,35 pr. 1.000 standard kubikfod , høj-duty-cycle pneumatiske forbrugere bliver betydelige energilinjeposter. En enkelt 2-tommers pneumatisk cylinder, der cykler 60 gange i minuttet i to 8-timers skift, kan forbruge, hvad der svarer til 2 til 4 kW af elektrisk energi kontinuerligt.

Til applikationer med høj kraft og høj duty-cycle når en hydraulisk kraftenhed typisk break-even i forhold til et pneumatisk alternativ inden for 3 til 5 år drift udelukkende på energibesparelser. Ud over det vindue er det hydrauliske system billigere at køre. Til intermitterende applikationer med lav kraft mister det pneumatiske system aldrig sin omkostningsfordel.

Sikkerhedsprofiler: Forskellige risici, ikke større eller mindre

Sikkerhed er ikke en simpel gevinst for begge systemer – hvert af dem medfører særskilte farer, som skal styres gennem tekniske kontroller og proceduremæssig disciplin.

Hydrauliske farer

• Injektionsskader: Et nålehulslæk i en hydraulikslange ved 3.000 PSI kan injicere væske gennem huden med tilstrækkelig kraft til at forårsage dyb vævsskade uden et tydeligt indgangssår. Dette er en medicinsk nødsituation, der ofte undervurderes på plejestedet. OSHA registrerer dette som en af ​​de mest alvorlige hydrauliske farer.
• Brandrisiko: Petroleumsbaseret hydraulikvæske er brandfarlig. En spray fra en defekt slange nær varme overflader eller antændelseskilder kan forårsage brand. Brandbestandige væsker (phosphatestere, vand-glykolblandinger) er obligatoriske i støberier, stålværker og luftfartsapplikationer.
• Frigivelse af lagret energi: En akkumulator opladet til 3.000 PSI lagrer betydelig energi. Forkerte trykaflastningsprocedurer kan forårsage voldsom komponentudstødning.

Pneumatiske farer

• Tyngdekraftsfald: Når en pneumatisk cylinder mister trykket, falder dens belastning med det samme - der er ingen pude. Tyngdekraftbelastede pneumatiske akser kræver eksterne mekaniske låse eller ventiltrykvedligeholdelse for at holde en last sikkert.
• Støj: Pneumatisk udstødning er høj. Udæmpede retningsventiludstødningsporte kan producere 85 til 95 dB(A) — over den tærskel, der kræver høreværn i henhold til EU- og OSHA-reglerne. Lyddæmpere reducerer dette, men tilføjer modtryk, hvilket påvirker cylinderens returhastighed.
• Piskfare: En frakoblet trykluftslange kan piske voldsomt. Slangeholdere og automatiske afbrydelseskoblinger er standard sikkerhedsforanstaltninger.

Inden for fødevareforarbejdning, farmaceutisk fremstilling og rene rum foretrækkes pneumatiske systemer generelt, fordi deres udstødning (luft) er ren, og oliefri lækager ikke forurener produkter. Hydraulikolieforurening i disse miljøer skaber overensstemmelses- og produktsikkerhedsproblemer, der tilsidesætter ethvert kraft- eller effektivitetsargument.

Applikationsspecifik udvælgelsesvejledning

At matche systemtype til applikation er det mest praktiske resultat af enhver hydraulisk vs pneumatisk analyse. Følgende opdeling dækker de mest almindelige industrielle anvendelsestilfælde.

Vælg en hydraulisk kraftenhed, når:

• Kraftkrav overstiger 25 kN - metalpresser, sprøjtestøbningsklemmeenheder, smedepresser, minedriftstagstøtter
• Præcis hastighedskontrol på tværs af det fulde slag er påkrævet - kontrolleret ekstrudering, stempling med langsom tilgang, materialeprøvningsmaskiner
• Belastningen skal holdes stationær under kraft i længere perioder - klemning af matrice, fastholdelse af armaturer, strukturelle testrigge
• Mobilt udstyr, der kræver stor kraft i kompakt emballage - gravemaskiner, landbrugsmaskiner, marinestyring, offshore-udstyr
• High-duty-cycle, high-force operationer, hvor langsigtet energieffektivitet retfærdiggør de forudgående HPU-omkostninger

Vælg pneumatik når:

• Kraftkrav er under 10 kN, og hastighed er vigtigere end præcision - pluk-og-placer-robotter, transportbåndsomledere, deludkastere
• Et rent miljø er påkrævet - mad, medicin, medicinsk udstyr, halvlederfremstilling
• Lave installationsomkostninger og hurtig implementering betyder noget - vedligeholdelsesværktøjer, små automationsceller, værkstedsluftværktøjer
• Anlæggets trykluftinfrastruktur eksisterer allerede og er underudnyttet
• Driftscyklussen er lav, og energieffektiviteten af individuelle aktuatorer er ikke en prioritet

Hybridsystemer: Bruger begge sammen

Mange moderne produktionslinjer bruger begge teknologier parallelt. En hydraulisk kraftenhed kan drive hovedpressecylinderen, mens pneumatiske cylindre håndterer dellæsning, aflæsning og klemning omkring den. Denne hybridarkitektur spiller på hvert systems styrker: hydraulik til det tunge arbejde, pneumatik til de hurtige, lette hjælpefunktioner. Design af disse systemer kræver omhyggelig opmærksomhed på delt elektrisk infrastruktur, kontrolsystemintegration og vedligeholdelsesplanlægning for at undgå driftskonflikter.

Miljømæssige og lovgivningsmæssige hensyn

Overholdelse af miljøet er en voksende faktor i den hydrauliske vs pneumatiske udvælgelsesproces. Hydraulikolie er klassificeret som et farligt stof i de fleste jurisdiktioner. Spild kræver dokumenterede oprydningsprocedurer, og bortskaffelse af brugt hydraulikolie er reguleret under rammer som EU's Affaldsrammedirektiv eller US EPA-standarder. Faciliteter, der bruger hydrauliske systemer, skal vedligeholde infrastruktur til olieindeslutning – drypbakker, bundtede reservoirer, spildsæt – og uddanne personale i overensstemmelse hermed.

Biologisk nedbrydelige hydrauliske væsker (rapsoliebaserede, syntetiske esterbaserede) er tilgængelige og i stigende grad specificeret i miljøfølsomme applikationer - skovbrugsudstyr, marinefartøjer, landbrugsmaskiner, der opererer nær vandkilder. Disse væsker bærer typisk en 15 til 40 % pristillæg over mineralolie og kan have snævrere temperaturdriftsområder, men de reducerer miljøansvaret betydeligt.

Pneumatiske systemer udsuger derimod ren tør luft (under forudsætning af korrekt filtrering og tørring) og bærer en minimal miljøbelastning på maskinniveau. De miljømæssige omkostninger er opstrøms - i luftkompressorens energiforbrug - og håndteres gennem energieffektivitetsprogrammer snarere end inddæmning af spild.

For faciliteter, der forfølger ISO 14001 miljøledelsescertificering, kræver hydraulisk systemstyring mere formel dokumentation og proceduremæssig kontrol end pneumatiske alternativer, hvilket er en reel operationel overhead, der er værd at tage med i valgbeslutningen.

Dimensionering af en hydraulisk kraftenhed: Nøgleparametre for at få det rigtige

For ingeniører og købere, der vurderer mulighederne for hydraulisk kraftenhed, er korrekt dimensionering afgørende. En underdimensioneret HPU kan ikke imødekomme spidsbelastning; en overstørrelse spilder kapital og kører ineffektivt ved delbelastning. De tre grundlæggende dimensioneringsparametre er flowhastighed, tryk og effekt.

1. Påkrævet flowhastighed (L/min eller GPM): Beregnet ud fra cylinderboringsarealet multipliceret med påkrævet stempelhastighed, summeret over alle samtidigt fungerende aktuatorer. Tilføj altid 10 til 15 % margen for systemtab.
2. Maksimalt systemtryk (bar eller PSI): Indstillet efter det højeste belastningskrav. Indstillingen af ​​aflastningsventilen skal være 10 til 15 % over det maksimale driftstryk, ikke det maksimale nominelle komponenttryk.
3. Motoreffekt (kW eller HK): Beregnet som (flowhastighed × tryk) / (600 × pumpevirkningsgrad) i kW ved brug af L/min og bar. Et system, der kræver 40 l/min ved 200 bar med en 85 % effektiv pumpe, har brug for ca. 15,7 kW af motorkraft.

Reservoirvolumen er dimensioneret til 2 til 3 gange pumpens flowhastighed pr. minut - en 40 l/min pumpe får et 80 til 120 liters reservoir. Dette forhold sikrer tilstrækkelig opholdstid til luftafluftning, temperaturstabilisering og forureningsaflejring. At spare på reservoirvolumen er en almindelig HPU-specifikationsfejl, der viser sig senere som overophednings- og forureningsproblemer.

For pneumatisk dimensionering er den ækvivalente proces enklere: beregn luftforbruget for hver aktuator (boringsareal × slag × cyklusser pr. minut × 2 for dobbeltvirkende), summer på tværs af alle forbrugere, tilføj 25 % margin for lækager og fremtidig udvidelse, og bekræft, at anlæggets luftkompressorkapacitet dækker det samlede behov ved det nødvendige tryk ved maskinens FRL-indgang.

Bundlinjen på hydraulisk vs pneumatisk

Den hydrauliske vs pneumatiske beslutning handler ikke om, hvilken teknologi der er overlegen i det abstrakte - det handler om, hvilken der passer til din specifikke belastning, hastighed, miljø og budgetparametre. Hydrauliske systemer, forankret af en korrekt dimensioneret hydraulisk kraftenhed, er det eneste praktiske valg til højkraft, præcisionskontrollerede eller lastholdende applikationer. Pneumatiske systemer er det rigtige valg til hurtige, rene, lavkrafts- og omkostningsfølsomme opgaver, hvor der allerede findes trykluftinfrastruktur.

Få valget lige fra starten ved at kvantificere dine styrkekrav, driftscyklus, miljømæssige begrænsninger og 5-årige samlede ejeromkostninger – ikke kun indkøbsordreprisen. Denne analyse vil næsten altid pege klart på én systemtype, og det vil spare betydelige eftermonteringsomkostninger og driftshovedpine nedstrøms.

Hvis du arbejder tæt på grænsen - kræfter omkring 10 til 25 kN, moderate driftscyklusser, blandede miljøkrav - kontakt en væskestrømsystemintegrator, som kan modellere begge muligheder i forhold til din faktiske belastningscyklus. Det rigtige system til din drift er det, der minimerer de samlede ejeromkostninger, samtidig med at alle præstationskrav opfyldes pålideligt, ikke det, der ser billigste ud på et tilbud.
