Sådan læser du hydrauliske skemaer: En komplet vejledning

Hvad du skal vide først: At læse hydrauliske skemaer er en lærebar færdighed

At læse hydrauliske skemaer er ikke så kompliceret, som det ser ud. Når du fellerstår, at hvert symbol repræsenterer en fysisk komponent, og hver linje repræsenterer en væskebane, begynder diagrammet at fellertælle en klar mekanisk histellerie. Nøglen er at lære ISO 1219 symbolbiblioteket, fellerstå flowretningskonventioner og genkende, hvellerdan en Hydraulisk kraftenhed (HPU) forankrer hele kredsløbet. De fleste teknikere bliver dygtige til at læse standardskemaer inden for et par uger efter fokuseret praksis.

Denne guide gennemgår alt fra grundlæggende symbolgenkendelse til læsning af komplekse multi-aktuator-kredsløb, med særlig opmærksomhed på de komponenter, du oftest vil støde på på industrimaskiner, mobilt udstyr og offshore-systemer. Uanset om du er en vedligeholdelsestekniker, en designingeniør eller en maskinoperatør, der forsøger at fejlfinde en fejl, er det at forstå, hvordan man læser disse diagrammer, en af ​​de mest praktiske færdigheder, du kan udvikle.

Den Foundation: Forstå, hvad en hydraulisk skematisk faktisk repræsenterer

Et hydraulisk skema er et symbolsk diagram, der viser, hvordan hydrauliske komponenter er forbundet, og hvordan væske strømmer gennem et system. Den viser ikke komponenternes fysiske placering, deres faktiske størrelse eller føringen af ​​rør og slanger i rummet. Hvad det viser, er det logiske forhold mellem komponenter og sekvensen eller betingelserne, hvorunder væsken bevæger sig fra et punkt til et andet.

Tænk på det som et elektrisk ledningsdiagram. Et ledningsdiagram fortæller dig ikke, hvor en ledning fysisk løber gennem en væg, men det fortæller dig præcis, hvilken terminal der forbindes til hvilken komponent, og under hvilke koblingsforhold strøm løber. Et hydraulisk skema fungerer på samme logik, men for væske under tryk i stedet for elektricitet.

De fleste hydrauliske skemaer følger ISO 1219-1 (Fluid Power Systems and Komponents — Graphic Symbols) eller, i Nordamerika, ANSI/NFPA T3.25. De to standarder deler de fleste symboler, men adskiller sig i nogle få konventioner. Industrielt udstyr, der sælges globalt, vil næsten altid bruge ISO 1219. At vide, hvilken standard et diagram følger, sparer tid, når man slår op på ukendte symboler.

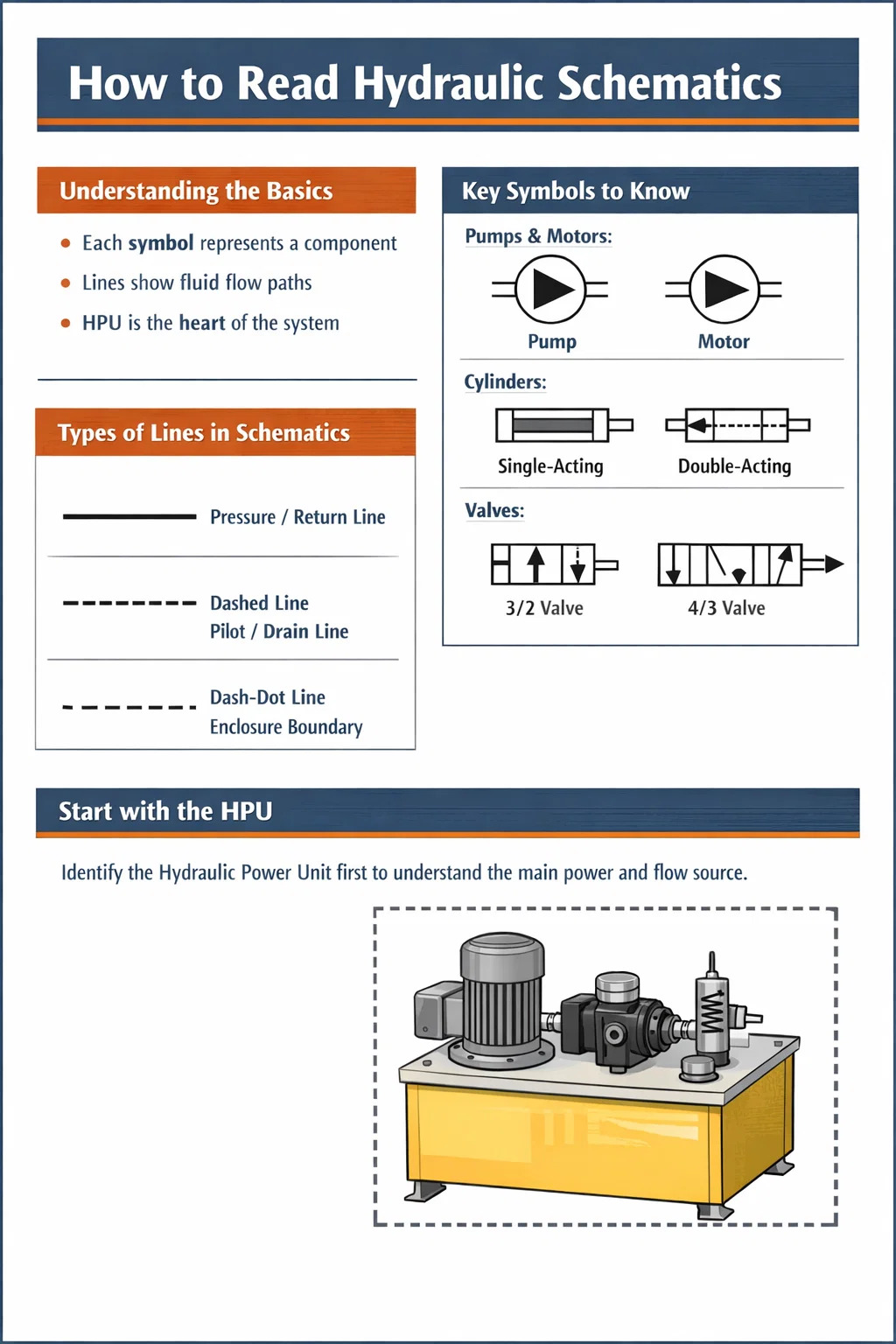

De tre kategorier af linjer, du vil se

• Solide linjer — hovedtryk- og returledninger, der fører arbejdsvæske under normale driftsforhold
• Stiplede linjer — pilotledninger, afløbsledninger og styresignalledninger, der fører væske med lavt volumen eller lavt tryk, der bruges til at betjene ventiler
• Stiplede eller stiplede linjer — indkapslingsgrænser, der grupperer flere komponenter i en enkelt enhed, såsom en ventilmanifoldblok eller en komplet hydraulisk kraftenhed

En krydsning af to linjer uden prik betyder, at linjerne ikke forbindes. En krydsning med en udfyldt prik betyder, at linjerne forbindes ved det kryds. Denne skelnen har væsentlig betydning, når man sporer strømningsveje gennem komplekse kredsløb.

Kernesymbolgrupper, du skal genkende

Hydrauliske symboler er bygget af et lille sæt primitive former. Når du har lært, hvad hver primitiv form betyder, kan du afkode symboler for komponenter, du aldrig har set før, ved at læse formlogikken. De vigtigste primitiver er cirkler, firkanter/rektangler, trekanter, pile og buer.

Pumper og motorer

Både pumper og motorer er repræsenteret af en cirkel. Forskellen er retningen af ​​den fyldte trekant inde i cirklen. En trekant, der peger væk fra cirklens centrum (udad), repræsenterer en pumpe - den skubber væske ud. En trekant, der peger mod midten, repræsenterer en motor - væske kommer ind og driver rotation. En version med variabel forskydning af begge enheder vil have en diagonal pil tegnet gennem cirkelsymbolet.

I en Hydraulisk kraftenhed , vil du typisk se et eller flere pumpesymboler forbundet direkte med et drivmotorsymbol (en elektrisk motor repræsenteret af en cirkel med bogstavet M eller et motorsymbol). Pumpen er hjertet i HPU'en - den omdanner mekanisk energi til hydraulisk flow, typisk ved tryk fra 150 bar til 350 bar i industrielle systemer.

Cylindre og aktuatorer

En hydraulisk cylinder er vist som et rektangel med en stang, der strækker sig fra den ene ende. Rektangelet repræsenterer cylinderen, og rektanglet inde i det (stemplet) er normalt underforstået af portpositionerne. En dobbeltvirkende cylinder har to portlinjer - en på hver side af stemplet. En enkeltvirkende cylinder har én portlinje og viser ofte et fjedersymbol på retursiden for at angive fjedertilbagetrækning.

Roterende aktuatorer (hydrauliske motorer eller oscillerende aktuatorer) er cirkler med tovejs trekanter og aksellinjer. Når du ser buede pile på et roterende aktuator-symbol, indikerer det kontinuerlig rotation.

Ventiler: De mest komplekse symboler at mestre

Ventiler er repræsenteret af firkanter. Antallet af firkanter i symbolet svarer til antallet af koblingspositioner ventilen har. En to-positionsventil har to firkanter side om side. En trepositionsventil har tre firkanter. Pilene og symbolerne for blokerede porte inde i hver firkant viser de tilgængelige strømningsveje i den position. Den midterste firkant af en trepositionsventil viser neutral- eller centertilstanden, hvilket er særligt vigtigt for at forstå, hvad der sker, når der ikke påføres et signal.

Aktuatorsymbolerne på ydersiden af ​​ventilhylsteret fortæller dig, hvordan ventilen skifter. Almindelige aktuatorer inkluderer:

• En diagonal linje med en pilspids — manuel trykknap eller håndtag
• Et spolesymbol — solenoide (elektrisk) aktivering
• En stiplet linje, der går ind i ventilhylsteret — aktivering af pilottryk
• Et fjedersymbol — fjederretur til en standardposition
• Et rulle- eller knastsymbol — mekanisk aktivering fra en bevægelig del

En retningsreguleringsventil beskrevet som "4/3 solenoide-betjent, fjedercentreret" vil vise tre firkanter med en solenoide på hver ydre firkant og en fjeder på hver ydre firkant. Den midterste firkant vil vise den neutrale strømningstilstand - for eksempel, alle porte blokeret (lukket midt), tryk til tank og begge aktuatorporte blokeret (tandem i midten), eller alle porte åbne (åbent center).

Trykreguleringsventiler

Aflastningsventiler, reduktionsventiler, sekvensventiler og modvægtsventiler fremstår alle som rektangler med en diagonal pil og en fjeder, men deres interne forbindelser er forskellige. A aflastningsventil forbindes fra trykledningen til tanken og åbner, når trykket overstiger dens indstillede værdi — det vises altid parallelt med kredsløbet, hvilket beskytter systemet mod overtryk. A trykreduktionsventil er placeret i serie i ledningen og begrænser nedstrømstrykket til en indstillet værdi uanset opstrømsforhold.

Kontraventiler og pilotbetjente kontraventiler

En kontraventil er vist som en kugle eller pil mod et sæde - den passerer kun flow i én retning og blokerer omvendt flow. En pilotbetjent kontraventil (POCV) tilføjer en stiplet pilotlinje til kontraventilsymbolet, hvilket indikerer, at et pilotsignal kan tilsidesætte kontrollen og tillade omvendt flow. POCV'er er almindelige i lastholdende kredsløb, hvor du skal låse en cylinder på plads, men også frigive den under kontrollerede forhold.

Flowreguleringsventiler og -begrænsere

En fast begrænsning er vist som en smal indsnævring i linjen. En variabel flowreguleringsventil tilføjer en diagonal pil for at angive justerbarhed. En trykkompenseret flowreguleringsventil tilføjer et rektangel med en indre pil for at vise, at trykfaldet over begrænseren holdes konstant - dette sikrer ensartede strømningshastigheder uanset belastningstrykvariationer, hvilket er afgørende for ensartede cylinderhastigheder.

Sådan identificeres og aflæses en hydraulisk kraftenhed på et diagram

Den Hydraulisk kraftenhed er næsten altid vist som en distinkt samling omgivet af en stiplet eller stiplet kant på skemaet. Denne grænse fortæller dig, at alt indeni er en del af HPU-pakken - typisk et reservoir, en eller flere pumper med drivmotorer, en hovedsystemaflastningsventil, en sugefilter, et returledningsfilter og forskellige instrumenteringsforbindelser.

Når du læser et skema, der inkluderer en HPU, skal du starte med at identificere enhedens grænse. Alt uden for grænsen er feltinstallerede kredsløbskomponenter. Forbindelserne, der passerer gennem HPU-grænsen, er grænsefladerne mellem strømenheden og arbejdskredsløbet - typisk en højtryksforsyningsport (mærket P eller HP), en tankreturport (mærket T eller R) og ofte en dræningsport (mærket L eller Dr) til intern lækage fra motorer og ventiler.

Typiske komponenter inde i en hydraulisk kraftenhed Skematisk

En veldesignet HPU skematisk vil også vise den elektriske motor med dens nominelle effekt og hastighed, koblingen mellem motor og pumpe og enhver aflæsningsventil eller trykkompensatorstyring, der styrer pumpens standby-adfærd. I store industrielle HPU'er — enheder med pumpeydelser på 200 liter i minuttet eller mere — du vil ofte se duplekspumpearrangementer med skiftende drifts-/standby-logik vist gennem et vælger- eller omskifterventilarrangement.

Trin-for-trin-proces til læsning af et komplet hydraulisk skema

At nærme sig et diagram, du aldrig har set før, kan være overvældende, hvis du prøver at læse det hele på én gang. Følgende proces fungerer pålideligt for skemaer af ethvert kompleksitetsniveau.

Trin 1 — Orienter dig til det overordnede layout

Før du undersøger et symbol i detaljer, skal du scanne hele skemaet for at forstå dets overordnede organisation. De fleste skemaer er tegnet med strømkilden (den hydrauliske kraftenhed eller den selvstændige pumpeenhed) til venstre eller øverst, med aktuatorer (cylindre og motorer) til højre eller nederst. Hovedtryktilførselsledningen er typisk i toppen, der løber vandret, og tankens returledning løber parallelt under den. Flow bevæger sig generelt fra venstre mod højre eller top til bund under normale driftsforhold.

Bemærk titelblokken - den identificerer maskinen, tegningsnummeret, revisionsniveauet og ofte væsketypen og det nominelle systemtryk. Dette er en kritisk kontekst. Et system designet til 250 bar med Tellus 46 opfører mineralolie sig meget anderledes end et system designet til 420 bar med brandhæmmende fosfatestervæske.

Trin 2 — Identificer hver aktuator i kredsløbet

Tæl og mærke hver cylinder, hydraulikmotor og roterende aktuator på skemaet. Dette er dine output - de komponenter, der udfører det faktiske arbejde. At forstå, hvilket arbejde der skal udføres, giver dig konteksten til at forstå, hvorfor ventilen og styrekredsløbet er arrangeret, som det er. Hver aktuator vil have et mærkenummer eller bogstavreference, der knytter sig til komponentlisten eller materialelisten i tegningspakken.

Trin 3 — Spor hovedtryk- og returledningerne

Følg de ubrudte linjer fra pumpeudløbet hele vejen til hver aktuator og tilbage til tanken. Dette spor afslører den fysiske vej, som væske under tryk tager under normale driftsforhold. Marker, hvor forgreningspunkter forekommer. Ved hver gren er der ofte en kontraventil eller flowdeler til stede for at styre prioritet mellem flere kredsløb, der arbejder samtidigt.

Trin 4 — Undersøg hver retningsreguleringsventil i detaljer

Identificer for hver retningsreguleringsventil: hvor mange positioner den har, hvad strømningsvejen er i hver position, hvordan den aktiveres (magnetventil, pilottryk, manuel håndtag), og hvad dens standard-/fjeder-retur-position er. Standardpositionen fortæller dig, hvad der sker under et strømsvigt, eller når der ikke er noget kommandosignal til stede - dette er kritiske sikkerhedsoplysninger for enhver maskine.

En ventil i fejlsikker lukket (blokeret midte) tilstand vil holde en belastning på plads, hvis strømmen går tabt. En ventil i fejlsikker åben (flydende center) tilstand vil tillade en ophængt last at falde. Denne skelnen har betydelige sikkerhedsmæssige konsekvenser og skal forstås, når man læser skemaer for løfte- eller støtteapplikationer.

Trin 5 — Spor pilot- og drænledningerne

Følg de stiplede linjer gennem hele skemaet. Disse styresignallinjer afslører ofte kredsløbets logik - hvilken ventil styrer hvilken anden ventil, hvor sekvenslogik er indbygget, og hvor der findes trykfeedbacksløkker. Mange skemaer bruger pilotbetjente retningsventiler, hvor pilottrykket kommer fra et separat pilotforsyningskredsløb trukket ved reduceret tryk (typisk 30-50 bar ) sammenlignet med det primære arbejdstryk.

Afløbsledninger er også kritiske at spore. Komponenter med intern lækage - variable pumper, hydrauliske motorer, nogle proportionalventiler - kræver en lavtryksdrænledning tilbage til tanken. Hvis afløbsledningen bliver blokeret eller udvikler modtryk over ca 5-10 bar , vil akseltætninger svigte. Skemaet viser dig, hvor disse afløbsledninger er, og bekræfter, at de vender tilbage til tanken separat fra hovedreturledningen.

Trin 6 — Bekræft trykbegrænsende og sikkerhedsanordninger

Find hver enkelt aflastningsventil på skemaet. Hovedsystemets aflastningsventil i HPU'en indstiller det maksimalt tilladte systemtryk. Sekundære aflastningsventiler på individuelle aktuatorkredsløb beskytter disse specifikke kredsløb mod belastningsinducerede trykspidser. I et veldesignet system skal hovedaflastningsventilens indstillede tryk være ca 10-15 % over det højeste arbejdstryk, der kræves af enhver aktuator i systemet.

Almindelige kredsløbstyper og hvordan man genkender dem

Hydrauliske kredsløb er bygget af et relativt lille antal tilbagevendende mønstre. Genkendelse af disse mønstre på en skematisk fremskynder din læsning dramatisk og giver dig øjeblikkelig indsigt i kredsløbets adfærd.

Meter-In, Meter-Out og Bleed-Off Speed Control Circuits

Hastighedsstyring af en cylinder eller motor opnås ved at begrænse flowet. I en meter-in kredsløb , flowreguleringsventilen er placeret i forsyningsledningen til aktuatoren - den begrænser, hvor hurtigt væske kommer ind i aktuatoren. I en måler-ud kredsløb , flowreguleringsventilen er placeret i returledningen - den begrænser, hvor hurtigt væsken forlader aktuatoren. Meter-out foretrækkes til applikationer med overløbsbelastning, fordi det opretholder positivt modtryk, der forhindrer belastningen i at løbe væk hurtigere, end pumpen tilfører væske.

A udluftningskredsløb placerer flowreguleringsventilen i en stikledning, der omdirigerer noget pumpeflow direkte til tanken, i stedet for at sætte det i aktuatorens forsynings- eller returledning. Dette er mere energieffektivt, fordi overskydende flow går uden om aktuatoren ved lavere tryk, men det giver mindre præcis hastighedskontrol under varierende belastninger.

Regenerative kredsløb

Et regenerativt kredsløb vises på en skematisk som en forbindelse mellem stang-ende-porten på en cylinder og hætte-ende-forsyningsledningen. Når retningsreguleringsventilen flyttes for at forlænge cylinderen, ledes returstrømmen til stangenden tilbage til hætten i stedet for til tanken. Dette øger forlængelseshastigheden, fordi det effektive flow til hættens ende er lig med pumpeflow plus returstrøm fra stangsiden. Afvejningen er reduceret kraftkapacitet under det regenerative slag. Regenerative kredsløb bruges i pressetilgangsfaser, glideapplikationer og enhver situation, hvor hurtig traversering før fuld kraftkontakt er nødvendig.

Belastningsholdende kredsløb med modvægtsventiler

Når et skema viser en modvægtsventil på stangendens port på en vertikalt monteret cylinder, er kredsløbet designet til at forhindre belastningen i at falde under tyngdekraften, når retningsventilen er i neutral, eller når en ledning brister. Modvægtsventilen kræver et pilotsignal fra forsyningssiden for at åbne, hvilket betyder, at belastningen kun kan sænkes, når pumpen aktivt leverer tryk - belastningen kan ikke falde frit, selvom en slange svigter mellem ventilmanifolden og cylinderen. Modvægtsventilens indstillede tryk er typisk 1,3 gange det maksimale belastningsinducerede tryk for at forhindre skravling og samtidig tillade kontrolleret sænkning.

Akkumulator kredsløb

Et akkumulatorsymbol (en cirkel divideret med en buet linje, der repræsenterer separatormembranen eller blæren) angiver energilagring i kredsløbet. Akkumulatorer tjener flere formål - de kan levere et højt øjeblikkeligt flow til kortvarige aktiveringer uden at kræve en stor pumpe, de kan opretholde systemtrykket under pumpens inaktive perioder, og de dæmper trykspidser. Når du ser en akkumulator på et diagram, skal du også kigge efter en sikkerhedsaflæsningsventil eller tømmeventilkredsløb, der tillader det lagrede tryk at blive frigivet til tanken før ethvert vedligeholdelsesarbejde - dette er en obligatorisk sikkerhedsfunktion i ethvert akkumuleret hydraulisk kredsløb.

Aflæsning af proportional- og servoventilkredsløb

Proportionalventiler og servoventiler vises på skemaerne som retningsreguleringsventilsymboler med yderligere detaljer, der indikerer kontinuerlig variabel positionering i stedet for diskret omskiftning. En proportional retningsventil er ofte tegnet som et standard retningsventilsymbol med en proportional magnetventil angivet med et symbol, der viser en variabel fjeder eller et symbol med "proportional" eller "PROP" i mærket. En servoventil er tegnet på samme måde, men ofte med et drejningsmomentmotorsymbol og intern feedback-vej, der angiver spolepositionskontrol med lukket sløjfe.

Kredsløb, der bruger disse ventiler, er typisk lukket-sløjfe positions- eller hastighedskontrolsystemer. Skemaet viser feedbacksensorer - lineære positionstransducere (LVDT'er), roterende enkodere eller tryktransducere - med signallinjer, der går tilbage til en controllerblok. Disse signallinjer er normalt vist som tynde linjer eller annoteret som elektriske signaler i stedet for hydrauliske linjer. Det er vigtigt at forstå, hvilke signaler der er hydrauliske og hvilke der er elektriske, når man læser disse mere komplekse skemaer. Regulatorblokken kan vises som et simpelt rektangel med mærkede input og output, med det detaljerede elektriske skema på et separat tegningssæt.

Den Hydraulisk kraftenhed Forsynende servoventilkredsløb skal give usædvanlig ren væske - typisk ISO 4406 renhedsklasse 16/14/11 eller bedre — fordi servoventiler har indvendige spillerum på 2-5 mikron og er ekstremt følsomme over for partikelforurening. HPU-skemaet for servosystemer viser højeffektive trykfiltre (vurderet til 3-10 mikron absolut) ud over standard returledningsfilteret.

Sådan fungerer komponenttagnumre og referencelister

Hver komponent på et professionelt hydraulisk skema er mærket med en alfanumerisk reference, såsom V1, V2, CV3, RV1, CYL-A eller M1. Disse tags svarer til en komponentliste (også kaldet en stykliste eller stykliste), der vises enten i titelblokområdet på tegningen eller på et separat dokument. Komponentlisten giver dig producenten, modelnummeret og nøglespecifikationerne for hver mærkede komponent.

Til fejlfinding er tagnummeret din mest effektive vej til at finde dataarket for en bestemt komponent. Hvis skemaet viser, at ventil V3 skal skifte, når solenoiden Y3 er aktiveret, men cylinderen ikke bevæger sig, slår du V3 op i komponentlisten for at finde den nøjagtige ventilmodel, og hent derefter databladet for at kontrollere elektriske spolespecifikationer, spolekonfigurationsmuligheder og minimumskrav til driftstryk.

Almindelige tagkonventioner, du vil støde på

• P or PU — Pumpeenhed eller Hydraulic Power Unit
• M — Elektrisk motor eller hydraulisk motor (sammenhæng bestemmer hvilken)
• V or DCV — Retningsreguleringsventil
• RV — Aflastningsventil
• CV — Kontraventil
• FC or FCV — Flowreguleringsventil
• CYL — Cylinder
• ACC — Akkumulator
• F or FLT — Filter
• HAN — Varmeveksler
• Y — Magnetspole (fra den tyske "Zugmagnet" eller elektromekanisk konvention)
• B or PS — Trykafbryder eller tryksensor

Brug af skemaer til fejlfinding og fejlfinding

Den most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Diagnosticering af en cylinder, der ikke vil forlænges

Brug skemaet til at spore den flowsti, der skulle eksistere, når forlængelseskommandoen gives. Start ved HPU'en og kontroller, at systemtrykket er til stede. Følg linjen til retningsreguleringsventilen — er magnetventilen aktiveret (tjek det elektriske skema for styresignalet)? Hvis solenoiden bekræftes aktiveret, skifter ventilen (trykket skal vises ved cylinderens hætte-ende ifølge skemaet)? Hvis der opstår tryk ved hættens ende, men cylinderen ikke bevæger sig, er problemet sandsynligvis på retursiden - en blokeret returvej, en fastlåst modvægtsventil eller en defekt cylindertætning, der omgår væske fra hætten til stangenden internt.

Hvert af disse diagnostiske trin kræver, at du ved præcis, hvad skemaet viser, der skal ske på hvert punkt. Uden skemaet tester du blind.

Identifikation af symptomer på kontaminering på et skema

Når et hydraulisk system udvikler forureningsrelaterede problemer, hjælper skemaet dig med at forstå, hvilke komponenter der er mest udsatte. Proportional- og servoventiler med fine indvendige spillerum svigter først. Filterindikatorer - vist på skemaet som trykdifferensindikatorer på tværs af filterelementer - vil udløse tidligere end normalt. Skemaet viser dig de renlighedskritiske komponenter (typisk dem med indre frigange under 10 mikron), så du ved, hvor du skal fokusere inspektionen, når der er mistanke om kontaminering.

Aflæsning af skemaer ved siden af den hydrauliske kraftenhed under idriftsættelse

Under den første idriftsættelse af et system, bruges skemaet til at verificere, at hver ventil er i den korrekte konfiguration, hver trykindstilling er korrekt, og hver strømningsvej fungerer som designet. En systematisk tilgang involverer at kontrollere hver enkelt aflastningsventil ved at skabe den belastningstilstand, der er beskrevet i idriftsættelsesproceduren, og bekræfte, at systemet når det specificerede aflastningstryk - typisk ved hjælp af en kalibreret testmåler ved testpunktet vist på skemaet. HPU'en idriftsættes normalt først isoleret, hvilket bekræfter pumpens udgangstryk og flow, før de feltmonterede kredsløbskomponenter aktiveres.

Forskelle mellem simple og komplekse multi-aktuator-skemaer

Et simpelt enkelt-cylindret diagram kan have færre end 20 komponenter og passe på et enkelt A3-ark. Et komplekst system med flere aktuatorer - såsom en stor presse med 12 cylindre, flere hastighedstrin og samtidige krav til lastholder - kan køre til 10 eller flere tegneark med hundredvis af komponenter. Læsetilgangen skaleres derefter.

For flerarksskemaer dækker hvert ark typisk én funktionel zone af maskinen, med krydsreferencer, der viser, hvor en linje fra et ark forbinder til en linje på et andet ark. Disse krydsreferencer vises som trekantede eller cirkulære flag med et arknummer og en linjereference - for eksempel "→ SH3/L12", hvilket betyder, at linjen fortsætter på ark 3 ved linje 12. Følg altid disse krydsreferencer, når du sporer en strømningsvej, i stedet for at antage, at en linje, der ender ved et flag, er en blindgyde.

Store skemaer for multiaktuatorsystemer inkluderer ofte en funktionstabel eller sandhedstabel viser, hvilke magnetventiler der er aktiveret i hver maskindriftstilstand. Denne tabel er enormt nyttig til at forstå systemlogikken uden mentalt at skulle spore hver ventiltilstand for hver driftstilstand. Hvis en sådan tabel er inkluderet, skal du læse den sammen med skemaet - den kondenserer kredsløbslogikken til et format, der let kan scannes.

Praktiske tips til at forbedre din skematiske læsehastighed og nøjagtighed

At læse hydrauliske skemaer flydende er en færdighed bygget gennem gentagen eksponering for rigtige diagrammer, ikke kun udenadshukommelse af symboltabeller. Følgende vaner vil accelerere din udvikling betydeligt.

• Udskriv altid skemaer, der er store nok til at kunne læses komfortabelt - A1 eller større for komplekse systemer. Aflæsning af et 20-komponent diagram på en A4-udskrift fører til fejlidentifikation af forbindelser og linjetyper.
• Brug en highlighter til at spore strømningsbaner - en farve for trykforsyningsbanen, en anden for returvejen, en tredje for pilotlinjer. Denne visuelle lagdeling afslører hurtigt kredsløbsstrukturen.
• Læs altid komponentlisten, før du studerer symbolerne. At vide, at en komponent er en "Parker D1VW serie proportionalventil med fjedercentreret spole", fortæller dig mere end symbolet alene om dens opførsel.
• Når du støder på et ukendt symbol, skal du straks slå det op i stedet for at springe det over. En enkelt uidentificeret komponent kan gøre et helt underkredsløb uforståeligt.
• Øv dig ved at downloade offentligt tilgængelige skematiske eksempler fra industrielt udstyrsproducenter - mange udgiver træningsskemaer for vedligeholdelsesteknikere. Bosch Rexroth, Parker Hannifin og Eaton har alle uddannelsesressourcer med kommenterede eksempelskemaer.
• Når du læser et skema for en maskine, du står ved siden af, skal du fysisk spore rørene og slangerne på maskinen, mens du følger linjerne på skemaet. Denne bro mellem det todimensionelle diagram og den tredimensionelle maskine er den hurtigste måde at internalisere, hvordan diagrammer repræsenterer virkeligheden.
• Vær særlig opmærksom på afsnittet Hydraulic Power Unit, når du læser et nyt skema. HPU'en definerer systemets trykkapacitet, flowkapacitet, filtreringsstandard og termisk styringstilgang - som alle begrænser, hvad resten af ​​kredsløbet kan gøre.

De fleste professionelle hydrauliske ingeniører når et niveau af komfortabel skematisk læsefærdighed indeni 3-6 måneder regelmæssig eksponering for reel systemdokumentation. Vedligeholdelsesteknikere, der arbejder med den samme maskintype dagligt, kan blive meget hurtige læsere af den specifikke skematiske stil inden for 4-8 uger . Nøglen er konsekvent, aktivt engagement med rigtige diagrammer frem for passiv gennemgang af symboldiagrammer.
