Hvad er en Power Unit? Mini Hydraulic Power Unit Forklaret

Hvad er en Power Unit? Det direkte svar

En kraftenhed er et selvstændigt system, der genererer, lagrer og leverer væske under tryk til at drive cylindre, motorer og andre aktuatorer. I de fleste industrielle sammenhænge refererer udtrykket til en hydraulisk kraftenhed (HPU) — en pakke, der kombinerer en elektrisk eller motordrevet pumpe, et væskereservoir, ventiler, filtre og styrekomponenter i én integreret enhed. Når udstyret skaleres ned til trange pladser, mobile platforme eller opgaver på bænkniveau, kaldes det almindeligvis en Mini Hydraulisk Power Unit .

I modsætning til et standard hydraulisk system, hvor pumpe, motor og reservoir er installeret som separate komponenter på tværs af en maskinramme, samler en kraftenhed alt i et enkelt, prætestet modul. Det betyder, at køberen modtager ét varenummer, ét ledningsdiagram og ét monteringsfodaftryk i stedet for at konstruere et helt kredsløb fra bunden.

Kort sagt: en kraftenhed er "motorrummet" i ethvert hydraulisk system, og en mini hydraulisk kraftenhed er det samme maskinrum, der er bygget lille nok til at passe inde i et styreskab, en mobil vogn eller en kompakt maskinbase.

Udtrykket bruges nogle gange løst på tværs af brancher, så det hjælper med at adskille det fra tilstødende begreber. En hydraulisk kraftenhed er ikke det samme som en strømforsyning (som leverer elektrisk strøm, ikke væskekraft), og det er heller ikke det samme som en selvstændig pumpe (som mangler den reservoir-, ventil- og kontrollogik, der er nødvendig for at køre uafhængigt). En ægte kraftenhed er et komplet, klar til at køre undersystem - sæt det i strøm, tilslut slangerne, og det er operationelt.

Fordi definitionen fokuserer på integration snarere end størrelse, skalerer den samme kerneidé fra en 200 tons pressestation ned til en håndbærbar pumpe, der bruges til rørbukning på en arbejdsplads. Det, der ændrer sig på tværs af dette område, er emballering, kontrolsofistikering og driftscyklus - ikke det underliggende princip.

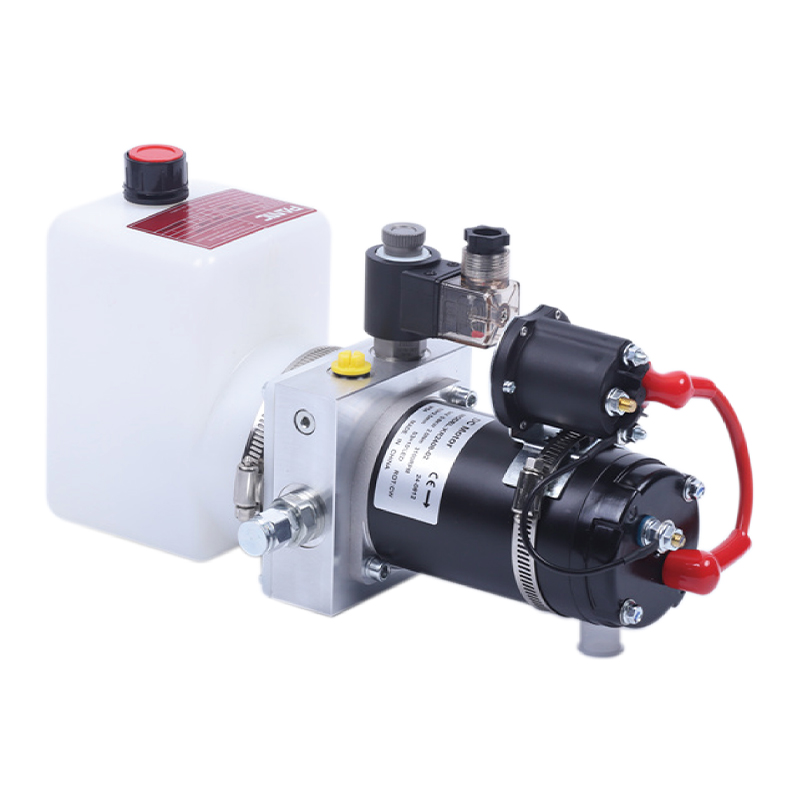

Kernekomponenter inde i en Mini Hydraulisk Power Unit

Hver kraftenhed, uanset størrelse, deler de samme grundlæggende byggeklodser. Det, der ændrer sig med en Mini Hydraulisk Power Unit, er skalaen, husets design og integrationsniveauet.

1. Motor- og pumpesamling

En kompakt elmotor — typisk spænder fra 0,5 HK til 5 HK for minienheder versus 10 HK eller højere for standard industrienheder - er direkte koblet til en gear-, vinge- eller stempelpumpe. Gearpumper dominerer minisegmentet, fordi de er billige, tåler forurening og er nemme at servicere. Motor-til-pumpe-koblingen er normalt direkte drevet for at minimere fodaftrykket og undgå remme eller gearkasser, der ville tilføje længde og vedligeholdelsespunkter.

2. Reservoir (tank)

Reservoiret opbevarer hydraulikvæske, afleder varme og tillader luft og forurenende stoffer at skille sig ud. Minienheder bruger ofte tanke imellem 1 og 10 liter sammenlignet med 40 liter på standardenheder, hvorfor termisk styring og væskevalg betyder mere i lille skala. Baffler inde i tanken bruges selv ved små volumener til at bremse tilbagevendende væske og give medført luft en chance for at undslippe, før væsken trækkes tilbage i pumpen.

3. Retnings- og aflastningsventiler

Magnet-retningsventiler styrer strømningsvejen til aktuatoren, mens aflastningsventiler beskytter systemet mod overtryk. I minikraftenheder er disse ofte ventiler i patronform, som er fordelt direkte på pumpehuset for at spare plads. Denne mangfoldige tilgang reducerer også antallet af eksterne slangeforbindelser, hvilket reducerer antallet af potentielle lækagepunkter - en meningsfuld fordel på udstyr, der vibrerer eller bevæger sig under drift.

4. Filtrering

Fordi minisystemer kører snævrere mellemrum og mindre åbninger, bliver filtrering endnu mere kritisk. Et returledningsfilter vurderet til 10-25 mikron er standardpraksis for at forhindre for tidligt slid på præcisionskomponenter. Nogle designs tilføjer en sugesi som et sekundært lag af beskyttelse, især på enheder, der ser hyppige væskepåfyldninger i støvede miljøer.

5. Kontrolgrænseflade

Trykmålere, trykafbrydere og i stigende grad indbyggede sensorer til IoT-baseret tilstandsovervågning runder pakken ud, hvilket giver operatørerne mulighed for at spore ydeevne uden at åbne enheden. På mere avancerede minienheder kan en lille programmerbar controller styre rampe-op, opholdstid og tryksætpunkter automatisk, hvilket fjerner behovet for, at en operatør manuelt overvåger en måler under hver cyklus.

6. Hus og monteringsramme

Fordi pladseffektivitet er hele pointen med en minienhed, er huset konstrueret lige så meget som enhver hydraulisk komponent. Aluminiums- eller belagte stålrammer er almindelige, valgt til at afbalancere vægt mod stivhed, med monteringshuller placeret til at matche standard vogn-, kabinet- eller paneldimensioner, der bruges på tværs af målindustrien.

Standard Power Unit vs Mini Hydraulic Power Unit

Beslutningen mellem en fuldstørrelses- og en minikraftenhed afhænger af kraftkrav, driftscyklus og tilgængelig installationsplads. Tabellen nedenfor opsummerer de praktiske forskelle, købere oftest vurderer.

Ingen af formaterne er universelt "bedre" - en standardkraftenhed forbliver det korrekte valg til kontinuerlige tunge belastningspresser og stort mobilt maskineri, mens en Mini Hydraulic Power Unit er det korrekte valg, når der er behov for kraft, men det omgivende udstyr, budget eller driftscyklus kan ikke retfærdiggøre en komplet industriel installation.

Pumpetyper, der bruges inde i minihydraulikmotorer

Pumpen er hjertet i enhver kraftenhed, og valget af pumpetype har en direkte effekt på omkostninger, støj, effektivitet og trykevne. Tre designs dominerer minisegmentet.

Gearpumper forbliver standardvalget for de fleste Mini Hydraulic Power Unit-bygninger, fordi de tåler mindre væskeforurening godt og er billige at udskifte. Vingepumper vælges, når støj er et problem, såsom i laboratorie- eller indendørs kontormiljøer. Stempelpumper optræder i avancerede minienheder, hvor trykkravene overstiger, hvad en tandhjulspumpe pålideligt kan tåle, dog til en mærkbart højere enhedspris.

Hvordan væske strømmer gennem systemet

At forstå strømningsvejen gør det lettere at diagnosticere problemer senere. I en typisk Mini Hydraulic Power Unit kører sekvensen som følger:

1. Væske suges fra reservoiret gennem en sugesi ind i pumpens indløb.
2. Pumpen sætter væsken under tryk og skubber den mod retningsreguleringsventilen.
3. Ventilvejene strømmer til aktuatoren (cylinder eller hydraulikmotor) i den ønskede retning.
4. Overskydende tryk udluftes gennem aflastningsventilen tilbage til tanken, hvilket beskytter tætninger og slanger.
5. Returvæske passerer gennem returledningsfilteret, før det kommer ind i reservoiret igen, klar til næste cyklus.

Fordi VVS-afstanden mellem komponenterne er så kort i en minienhed, er tryktabet på grund af ledningsfriktion minimalt - en af ​​de praktiske fordele ved et kompakt, integreret design. Kortere løb betyder også færre fittings, hvilket igen reducerer antallet af punkter, hvor en tætning kan svigte over tid.

På enheder med proportional- eller servo-assisterede ventiler tilføjer strømningsvejen en feedback-loop: en tryktransducer rapporterer faktisk output tilbage til controlleren, som finjusterer ventilpositionen i realtid i stedet for at stole på en fast aflastningsindstilling. Dette er mere og mere almindeligt på minienheder, der anvendes til præcisionsfastspænding eller testbænke, hvor repeterbar kraft er vigtigere end rå hastighed.

Hvor der bruges minihydraulikmotorer

Hydrauliske minikraftenheder dukker op overalt, hvor ingeniører har brug for hydraulisk kraft, men ikke har plads - eller budget - til et komplet industrielt system. Almindelige applikationer omfatter:

• Løfteborde, bagklapsløftere og sakseløftmekanismer på leveringskøretøjer
• Læssebroer og mindre materialehåndteringsudstyr
• Mobilt hydraulisk værktøj såsom bærbare crimpere, presser og aftrækkere
• Automatiserede testbænke og laboratoriesimuleringsrigge
• Kompakte automationsceller, robotgribere og spændestationer
• Landbrugsredskaber og små brugskøretøjer
• Kørestolslifte og tilgængelighedsudstyr på offentlige transportkøretøjer
• Små marinedæksudstyr såsom kompakte spil og styreassistentsystemer

På tværs af disse applikationer er den røde tråd et behov for høj kraft i en lille pakke — noget elektriske lineære aktuatorer ikke altid kan matche til samme prispunkt, især når belastningen er stor, men bevægelsen er kort og sjælden.

Nøglespecifikationer at tjekke før køb

At vælge den rigtige kraftenhed er et spørgsmål om at matche specifikationerne til den aktuator og den driftscyklus, den vil tjene. Købere bør bekræfte følgende, før de afgiver en ordre:

Dimensionering af den rigtige enhed: Et udført eksempel

Størrelsesberegninger er ofte den del, købere finder mest skræmmende, men processen følger et konsekvent, gentageligt mønster. Overvej en lille løftebordsapplikation, der kræver 2.000 kg af løftekraft gennem en cylinder med en 40 mm boring.

1. Beregn cylinderareal: med en 40 mm boring er det effektive stempelareal ca. 12,6 cm².
2. Divider den nødvendige kraft med stempelområdet for at finde det nødvendige tryk - i dette eksempel cirka 1.590 PSI.
3. Tilføj en sikkerhedsmargin på 15–20 %, hvilket bringer målarbejdstrykket til omkring 1.800–1.900 PSI.
4. Bestem den ønskede cylinderrejsetid for at beregne den nødvendige flowhastighed - et hurtigere løft kræver et højere flow og derfor en større pumpe eller højere motorhastighed.
5. Krydstjek resultatet mod en producents offentliggjorte ydeevnekurve i stedet for et enkelt spec-ark-nummer, da det reelle output varierer med væskens viskositet og temperatur.

Denne samme fem-trins tilgang gælder uanset om størrelsen på et løftebord, en lille presse eller et mobilt hydraulisk værktøj – kun inputtallene ændres.

Vedligeholdelsespraksis, der forlænger levetiden

Fordi en Mini Hydraulic Power Unit kører med et mindre væskevolumen, er den generelt mere følsom over for forurening og varme end et stort industrielt system. Et par vaner gør en målbar forskel i levetid:

Væskeforandringer og prøveudtagning

Små reservoirer cirkulerer væske hyppigere i forhold til deres volumen, så oxidation og partikelopbygning sker hurtigere. Mange vedligeholdelsesteams udtager væske hver 500-1.000 driftstimer og udskifter den fuldt ud efter en fast tidsplan i stedet for at vente på synlig nedbrydning.

Udskiftning af filter

Et tilstoppet returfilter tvinger aflastningsventilen til at arbejde hårdere og hæver den indre temperatur. Udskiftning af filterelementer med det interval, der er angivet af producenten - i stedet for kun når en tilstopningsindikator udløses - hjælper med at undgå uplanlagt nedetid.

Tætnings- og slangeinspektion

Fordi minienheder ofte lever i mobilt eller vibrationsudsat udstyr, bør fittings kontrolleres for at græde eller løsne sig oftere end på en stationær industripumpe. En enkel månedlig visuel kontrol af hver fitting og slangeløb fanger de fleste utætheder, før de bliver fejl.

Termisk overvågning

Med et lille væskevolumen stiger temperaturen hurtigt under konstant belastning. Holder væsketemperaturen under 60°C (140°F) hjælper i de fleste mineraloliebaserede systemer med at bevare viskositeten og tætningens integritet.

Befæstelses- og vibrationstjek

Enheder monteret på mobilt udstyr oplever konstante vibrationer, som kan løsne monteringsbolte og elektriske forbindelser over tid. En periodisk drejningsmomentkontrol af monteringshardware er en billig vane, der forhindrer fejljusteringsrelateret pumpeslid.

Almindelige problemer og praktiske løsninger

Omkostningsfaktorer at overveje

Prissætning på en minihydraulisk kraftenhed drives af mere end bare motorhestekræfter. Købere, der vurderer tilbud, bør se på følgende omkostningsdrivere side om side i stedet for alene at sammenligne overskrifter:

• Pumpetype - tandhjulspumper er de mest økonomiske, stempelpumper har en præmie
• Ventilkonfiguration — proportional- og servoventiler koster mere end faste tænd/sluk-magnetventiler
• Husmateriale og finish - korrosionsbestandige belægninger øger omkostningerne, men forlænger den udendørs levetid
• Inkluderet instrumentering — tryksensorer og digitale skærme hæver enhedsprisen, men reducerer fremtidig fejlfindingstid
• Certificering og testdokumentation — fabriksaccepttest tilføjer leveringstid og omkostninger, men reducerer risikoen for idriftsættelse på stedet

En lidt højere forudgående pris på filtrering, sensorer eller korrosionsbeskyttelse genvindes ofte gennem lavere vedligeholdelsesudgifter over enhedens levetid, især i barske eller mobile miljøer.

Best Practices for installation

Selv en velbygget Mini Hydraulic Power Unit vil underperforme, hvis den er installeret dårligt. Nogle få praksis forhindrer konsekvent tidlige problemer:

Monteringsorientering

Følg producentens angivne orientering nøjagtigt - mange små reservoirer er afhængige af tyngdekraft-fed sugning, og montering af enheden i en vinkel kan udsulte pumpens indløb og forårsage kavitation.

Slangeføring

Hold slangeløb så korte og lige som praktisk muligt, og undgå snævre bøjningsradier, der begrænser flowet eller skaber stresspunkter, der svigter for tidligt under vibrationer.

Elektrisk forsyning

Bekræft motorens spænding, fase og strømtræk i forhold til den faktiske forsyning ved installationspunktet - underdimensionerede ledninger er en almindelig årsag til generende motorudkoblinger på nyinstallerede enheder.

Indledende væskepåfyldning og udblødning

Fyld langsomt og kør aktuatoren gennem flere fulde slag uden belastning, før enheden tages i brug, så indesluttet luft kan arbejde sig ud af systemet i stedet for at forårsage svampet eller forsinket aktuatorrespons senere.

Sikkerhedshensyn

Hydrauliske systemer lagrer energi under pres, og et mini-fodaftryk reducerer ikke den risiko. Nogle få sikkerhedsforanstaltninger gælder specifikt for kompakte strømenheder:

• Afbryd altid systemet helt, før du frakobler en fitting, selv på lavtryks minienheder
• Hold hænder og værktøj væk fra klempunkter skabt af cylindre og håndtag drevet af enheden
• Bekræft indstillinger for aflastningsventil efter ethvert komponentskift, da en forkert indstillet aflastningsventil kan tillade, at trykket overstiger slange- eller fittingsklassifikationer
• Brug kun kompatibel væske - blanding af inkompatible hydrauliske væsker kan nedbryde tætninger og forårsage uventede lækager
• Mærk nødstoppunkter tydeligt på mobile eller vognmonterede enheder, hvor flere operatører kan interagere med udstyret

Miljø- og væskebortskaffelseshensyn

Små reservoirvolumener gør væskeskift på en Mini Hydraulic Power Unit relativt lavpris, men selve væsken kræver stadig korrekt håndtering. Brugt hydraulikolie skal indsamles og bortskaffes gennem en autoriseret genbrugsstation i stedet for at kasseres sammen med almindeligt affald. Til applikationer, der opererer i nærheden af ​​vandkilder, fødevareforarbejdningslinjer eller miljøfølsomme områder, er biologisk nedbrydelige ester-baserede hydrauliske væsker ofte specificeret i stedet for standard mineralolie, hvilket handler om en beskeden omkostningsstigning for at reducere miljørisikoen i tilfælde af en lækage.

Trends Shaping Power Unit Design i 2026

Adskillige designskift er synlige på tværs af den nuværende generation af kompakt hydraulisk udstyr:

Mindre fodspor, højere tæthed

Manifold-integration fortsætter med at formindske den fysiske størrelse af en Mini Hydraulic Power Unit, mens flow- og trykværdier holder sig stabile, hovedsagelig drevet af efterspørgsel fra mobil- og robotapplikationer, hvor hver centimeter plads tæller.

Tilstandsovervågning som standard

Tryk- og temperatursensorer, der engang var valgfrie tilføjelser, er i stigende grad indbygget som standardfunktioner, hvilket tillader forudsigelig vedligeholdelsesplanlægning i stedet for reaktive reparationer.

Energieffektiv motorparring

Drev med variabel hastighed parret med mindre motorer erstatter opsætninger med fast hastighed i mange nye mini-motorenheder, hvilket reducerer tomgangsenergiforbruget på enheder, der kun har brug for fuld effekt med mellemrum.

Modulært, servicevenligt design

Nyere minienheder foretrækker i stigende grad modulære patronventiler og udskiftelige filterhuse, der kan serviceres uden at dræne hele reservoiret, hvilket reducerer nedetiden forbundet med rutinemæssig vedligeholdelse.

Valg af den rigtige minihydraulikkraftenhed til dit projekt

I stedet for at starte fra motorstørrelse, arbejder de fleste erfarne købere baglæns fra aktuatorens krav:

• Beregn den nødvendige kraft ved aktuatoren, og konverter derefter til det nødvendige tryk baseret på cylinderboringens størrelse
• Bestem den ønskede cyklushastighed for at indstille den minimale flowhastighed
• Tilføj en sikkerhedsmargin på ca. 15-20 % på både tryk og flow for at tage højde for linjetab og fremtidige belastningsændringer
• Bekræft tilgængelig installationsplads og orientering før færdiggørelse af tankform og motorplacering
• Match strømforsyningen til stedet - mange mobile applikationer kræver jævnstrømsdrevne minienheder frem for AC
• Bekræft, at producenten kan levere ekstra tætningssæt og filterelementer lokalt for at undgå lange leveringstider ved fremtidig vedligeholdelse

At gennemgå disse trin, før du kontakter en leverandør, forkorter typisk tilbudscyklussen og undgår dyr størrelsesændring efter installation.

Ofte stillede spørgsmål

Hvad er forskellen mellem en power pack og en power unit?

De to udtryk bruges generelt i flæng i hydraulikindustrien. "Power pack" er mere almindelig i europæisk terminologi, mens "power unit" bruges mere bredt i Nordamerika - begge beskriver den samme integrerede pumpe, motor, reservoir og ventilsamling.

Kan en Mini Hydraulic Power Unit køre på batteristrøm?

Ja. Mange minienheder er designet omkring 12V eller 24V DC-motorer specifikt til mobilt og batteridrevet udstyr, såsom løfteporte til køretøjer og bærbart værktøj, hvor vekselstrøm ikke er tilgængelig.

Hvor længe holder en typisk minikraftenhed?

Med korrekt væskevedligeholdelse og filtrering fungerer de fleste enheder i lette til moderate opgaver pålideligt 5.000 til 10.000 timer før større komponenteftersyn, selvom den faktiske levetid i høj grad afhænger af driftscyklus og væskerenhed.

Hvilken hydraulikvæske skal bruges i en lille kraftenhed?

Væskevalg afhænger af driftstemperatur og anvendelse. Almindelig mineralhydraulikolie (ISO VG 32 eller 46) dækker de fleste indendørs industrielle anvendelser, mens bionedbrydelige eller brandbestandige væsker vælges til miljøfølsomme eller høje temperaturer.

Er en minienhed kraftig nok til at erstatte en standard strømenhed?

Det afhænger helt af kraft- og flowkravet. En minienhed kan matche eller overgå en standardenheds trykklassificering, men dens lavere flowoutput og mindre reservoir betyder, at den er bedre egnet til intermitterende opgaver frem for kontinuerlig, tung drift.

Hvordan dimensionerer jeg reservoiret korrekt?

En almindelig tommelfingerregel er at dimensionere reservoiret til cirka to til tre gange pumpens nominelle flow pr. minut, hvilket giver væsken tilstrækkelig opholdstid til at afkøle og frigive medført luft, før den recirkuleres.

Kan en minikraftenhed bruges udendørs?

Ja, forudsat at enheden har en passende indtrængningsbeskyttelse, og den valgte væske passer til det forventede omgivende temperaturområde. Enheder beregnet til udendørs brug eller afvaskning tilføjer typisk forseglede konnektorer og korrosionsbestandige huse.

Hvad får en minikraftenhed til at blive varm?

Overophedning er oftest forårsaget af et underdimensioneret reservoir i forhold til driftscyklussen, et delvist tilstoppet filter, der tvinger væske gennem aflastningsventilen gentagne gange, eller drift i et omgivende miljø, der er varmere end enheden var normeret til.

Kræver minihydraulikmotorer særlig træning for at kunne betjenes?

Grundlæggende betjening er ligetil, men personalet bør trænes i sikre procedurer for trykaflastning, væskehåndtering og spærretrin, før der udføres nogen form for vedligeholdelse, i overensstemmelse med udstyrets egen betjeningsvejledning.

Hvor ofte skal hydraulikvæske udskiftes?

Udskiftningsintervaller varierer afhængigt af væsketype og driftsforhold, men mange vedligeholdelsesprogrammer planlægger et fuldstændigt væskeskift hver 1.000 til 2.000 driftstimer, suppleret med periodisk prøveudtagning for at fange tidlig kontaminering.
