Hvad er en CDU-enhed?
A CDU-enhed (Compact Drive Unit) er en selvstændig hydraulisk kraftpakke, der integrerer en pumpe, motor, reservoir, ventiler og kontrolelementer i et enkelt kabinet. Den leverer tryksat hydraulisk væske efter behov til aktuatorer, cylindre eller motorer i industrielt, mobilt og marineudstyr. Den definerende egenskab er kompakthed: alle hydrauliske komponenter er formonterede, formonterede rør og klar til installation uden VVS-arbejde på stedet ud over tilslutningsportene.
CDU-enheder er tæt beslægtet med - og bruges ofte i flæng med - udtrykket DC hydraulisk kraftenhed , især når drivmotoren kører på jævnstrøm (12 V, 24 V eller 48 V DC). Dette gør dem til standardvalget for batteridrevne platforme: nyttekøretøjer, arbejdsplatforme, bagsmæk, tipvogne, landbrugsmaskiner og off-grid industristationer, hvor vekselstrømsforsyningen ikke er tilgængelig.
Kort sagt: Hvis du har brug for hydraulisk kraft uden at køre en separat motor-pumpe-kombination og uden at føre eksterne hydrauliske ledninger hen over en maskinramme, er en CDU-enhed løsningen. En typisk enhed leverer mellem 0,5 l/min og 20 l/min ved tryk fra 100 bar til 350 bar , afhængigt af applikationsklassen.
Kernekomponenter inde i en CDU-enhed
At forstå, hvad en CDU-enhed indeholder, hjælper med at forklare, hvorfor den fungerer så pålideligt på tværs af så forskellige miljøer. Hver enhed - uanset om den markedsføres som en kompakt drivenhed eller en DC hydraulisk kraftenhed - deler den samme grundlæggende arkitektur.
Elektrisk Motor
DC-versioner bruger permanentmagnet- eller børsteløse motorer, der er klassificeret til 12 V, 24 V eller 48 V. AC-versioner bruger enfasede eller trefasede induktionsmotorer. Motoreffekten varierer fra 0,3 kW (lille bagsmæk) til 7,5 kW (tung industricylinder). Motoreffektivitet bestemmer direkte batteriforbruget i mobile applikationer - børsteløse design opnår op til 92% effektivitet mod 78–82 % for motorer af børstetypen.
Hydraulik pumpe
Gearpumper dominerer CDU-konfigurationer på grund af deres omkostningseffektivitet og tolerance for olie med variabel viskositet. Stempelpumper optræder i højtryksenheder, der overstiger 250 bar. Forskydning varierer typisk fra 0,4 cc/rev til 4,5 cc/rev. Nogle DC hydrauliske kraftenheders design bruger bi-rotationsgearpumper, så en enkelt motorvending forlænger og trækker en cylinder tilbage uden at skifte ventiler.
Reservoir
Stål- eller aluminiumstanke med størrelser fra 0,5 liter til 20 liter holder arbejdsvæsken. Bafler forhindrer beluftning; udluftningshætter med tørremiddelfiltre holder fugt ude. Mindre reservoirer fungerer, fordi CDU-enheder cykler intermitterende - de kører ikke kontinuerligt som centrale hydrauliske stationer.
Manifoldblok og ventiler
Retningsreguleringsventiler, trykaflastningsventiler, kontraventiler og solenoide-betjente patroner er alle portet ind i en bearbejdet aluminiums- eller duktilt jernmanifold. Dette eliminerer slangeforbindelser mellem komponenter, hvilket reducerer lækagepunkter til næsten nul inde i enheden.
Styreelektronik
Avancerede CDU-enheder inkorporerer CAN-bus-grænseflader, proportionalventildrivere, strømfølende overstrømsbeskyttelse og termiske afbrydelser. Entry-level DC hydraulisk kraftenhed designs bruger enkle relæ-baserede kontroller. Begge tilgange kan kobles til et køretøjs eksisterende elektriske system inden for et par timer.
Filtrering
Returledningsfiltre vurderet til 10 mikron (absolut) holder væsken ren nok til magnetventiler. Sugesi tilføjer et groft første trin. I mobile applikationer, hvor vibrationer fjerner partikler fra slanger og fittings, forlænger god filtrering pumpens levetid fra under 2.000 timer til mere end 8.000 driftstimer .
CDU-enhedstyper: Sådan klassificeres de
CDU-enheder er ikke et enkelt produkt - de spænder over en bred klassifikationsmatrix baseret på forsyningsspænding, pumpetype, monteringsretning og ventilkonfiguration. Tabellen nedenfor opsummerer de hovedkategorier, købere støder på.
| Klassifikationsakse | Almindelige varianter | Typisk trykområde | Primær ansøgning |
| Forsyningsspænding | 12 V DC / 24 V DC / 48 V DC / 110–240 V AC | Op til 250 bar | Mobile køretøjer, off-grid stationer |
| Pumpetype | Gear / stempel / vinge | 50-350 bar | Generelt / Højtryk / Mellemtryk |
| Ventilkonfiguration | Enkeltvirkende / Dobbeltvirkende / Proportional | Varierer | Tippere / Klemmer / Servostyring |
| Motortype | Børste DC / Børsteløs DC / AC Induktion | N/A (motorisk klassificering) | Batteri-/netdrevne systemer |
| Monteringsorientering | Lodret / Vandret / Nedsænket | Samme som ovenfor | Pladsbegrænsede installationer |
CDU-enhedsklassificering efter tekniske nøgleparametre
Den DC hydraulisk kraftenhed segment inden for denne matrix er den hurtigst voksende kategori, drevet af elektrificering af erhvervskøretøjer. Markedsdata indikerer, at efterspørgslen efter 24 V og 48 V DC hydrauliske kraftenheder voksede med ca. 9,4 % CAGR mellem 2018 og 2024 , hvor bagsmækken og liftsektoren tegner sig for over 40 % af enhedsvolumen.

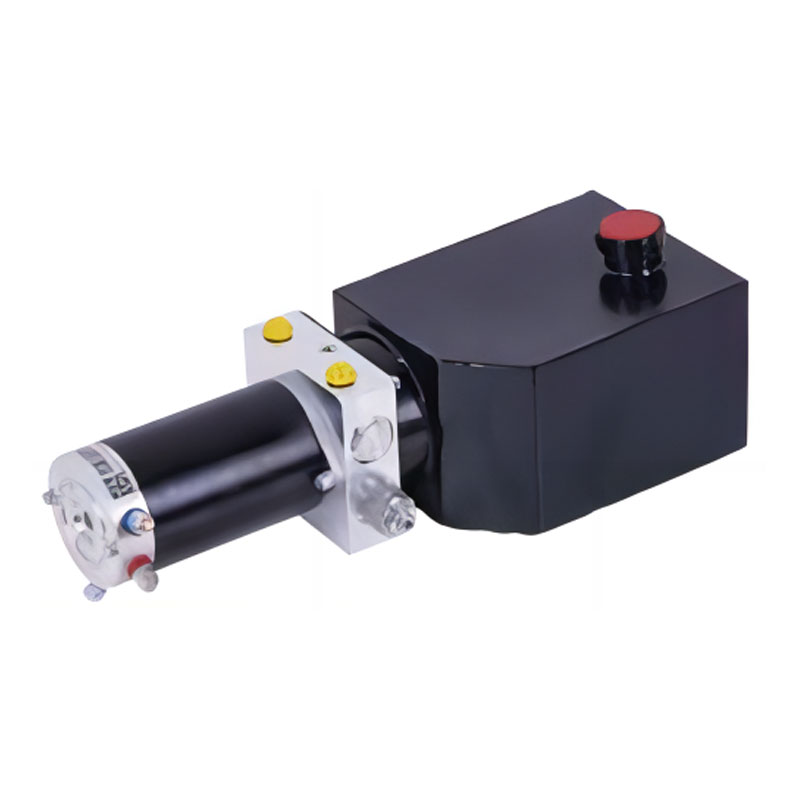

DC Hydraulisk Power Unit: Den mobilklare CDU
Når ingeniører specificerer en DC hydraulisk kraftenhed , vælger de en CDU-enhed, der er optimeret til jævnstrømsbatteriforsyning. Adskillige designforskelle adskiller DC-enheder fra deres AC-modstykker:
DC Hydraulic Power Unit
- Trækker strøm fra 12 V / 24 V / 48 V batteribanker
- Motor vurderet til intermitterende drift (S2/S3-cyklus) i stedet for kontinuerlig drift
- Denrmal protection critical — motor winding temp monitored via NTC sensor
- Magnetventiler tilsluttet direkte til køretøjets relæpanel eller ECU
- Ingen frekvensomformer nødvendig
- Koldstartsydelse ned til -30°C med olie med lav viskositet
- Kompakt: typisk 24 V / 2,2 kW enhed vejer 12–18 kg

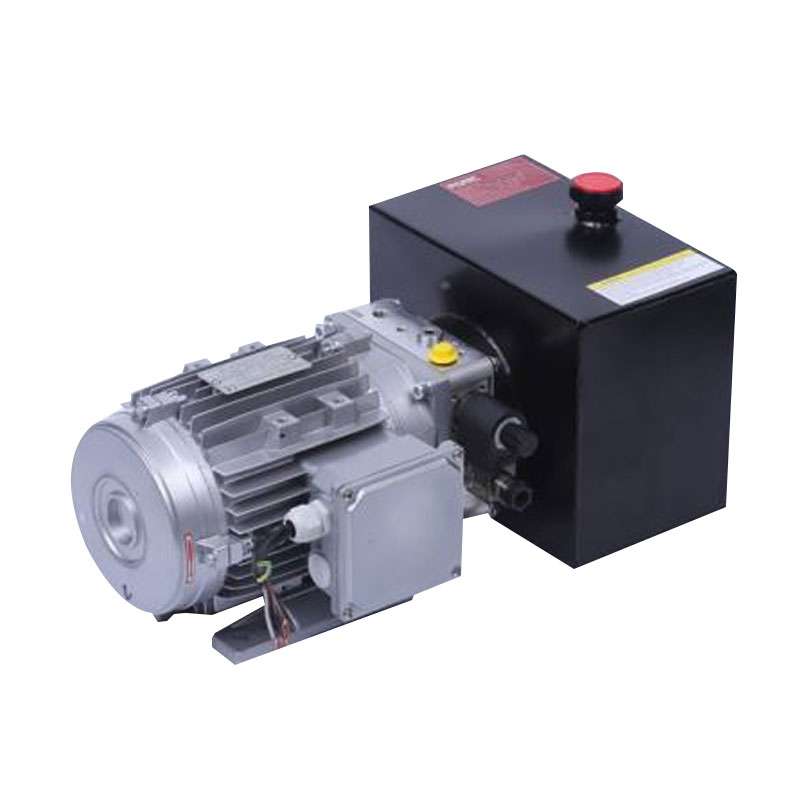

AC Hydraulisk Power Unit
- Kræver 110–480 V en- eller trefaset netforsyning
- Continuous duty rating (S1) standard for fabriksinstallationer
- Denrmal management via motor frame cooling fins and fan
- Variable frequency drive (VFD) valgfri for energibesparelse
- Højere kontinuerlig flowhastighed: op til 60 l/min almindelig
- Tungere: sammenlignelig kraftenhed vejer 35–80 kg
- Bedre til stationære industripresser og spændesystemer
Den practical implication: a 24 V DC hydraulisk kraftaggregat på en renovationsbil løfter en skraldespand på ca. 4 sekunder, trækker ca. 180-220 A peak og står derefter inaktiv i 30-45 sekunder, mens lastbilen bevæger sig til næste stop. Denne driftscyklus er præcis, hvad DC-motorviklinger er designet til. At køre en sådan enhed kontinuerligt ville forårsage termisk fejl inden for få minutter - dimensionering af motoren til den faktiske driftscyklus er det kritiske ingeniørtrin, de fleste købere overser.
Hvor CDU-enheder bruges: Real-World Applications
CDU-enheder optræder på tværs af en overraskende bred vifte af industrier. Kombinationen af selvstændigt design, kompakt fodaftryk og - for DC-varianter - batterikompatibilitet gør dem tilpasselige til næsten enhver mobil eller pladsbegrænset hydraulisk applikation.
01
Bagklapslifte og lastbilplatforme
Dette er det største enkeltmarked for DC hydrauliske kraftenheder globalt. Leveringskøretøjer udstyret med bagklap bruger 12 V eller 24 V CDU-enheder til at hæve og sænke laster op til 2.500 kg. Enheder her er typisk vurderet til 100 bar arbejdstryk med en 60-sekunders arbejdscyklus og et 15-minutters hvileinterval. Førende europæiske flådeoperatører rapporterer, at den gennemsnitlige tid mellem fejl (MTBF) overskrides 15.000 cyklusser på kvalitetsenheder.
02
Aerial Work Platforms (AWP'er) og sakselifte
Batteridrevne sakselifte og bomlifte er næsten udelukkende afhængige af DC hydrauliske kraftenheder til deres hæve/sænke- og kørefunktioner. Et typisk elektrisk sakseløft bruger en 24 V / 3 kW DC hydraulisk kraftenhed med en dobbeltdelt manifold: et kredsløb til platformløft (op til 200 bar), et andet til stabilisering af støtteben. Platformhøjden kan nå 12 m på en enkelt batteriopladning ved hjælp af optimeret regenerativ sænkning.
03
Landbrugs- og skovbrugsudstyr
Tilbehør til traktorer - trækløvere, stolpehulsborere, ballehåndteringsmaskiner - bruger i stigende grad selvstændige CDU-enheder i stedet for at slå ind i traktorens PTO-drevne hydraulik. Dette forenkler fastgørelseskoblingen og gør det muligt for udstyret at fungere uafhængigt. Flowhastigheder på 5–12 l/min ved 200 bar er standard i dette segment.
04
Marine og offshore udstyr
Lugedæksler, styretøj, stabilisatorfinner og ankerspilssystemer på mindre fartøjer bruger rustfri krop eller epoxybelagte CDU-enheder, der er klassificeret til havmiljøer. Saltspraymodstand, aluminiumanodisering og IP67-konnektorforsegling er standardkrav. En typisk marine CDU-enhed, der arbejder ved 24 V DC, giver 8–10 L/min ved 140 bar til dækslugeaktivering.
05
Industriel fastspænding og presseværktøj
Fastspænding på CNC-bearbejdningscentre bruger lav-flow, højtryks CDU-enheder - ofte 1–3 L/min ved 300–350 bar — at holde emner under skæring. Det selvstændige design holder hydraulikolie væk fra CNC-kontrolelektronikken og forenkler armaturets udskiftninger. AC-drevne CDU-enheder dominerer dette segment, fordi armaturer forbliver på netdrevne værktøjsmaskiner.
06
Nød- og redningsudstyr
Køretøjsudvindingsværktøjer (spredere, kuttere, væddere), der bruges af brand- og redningstjenester, drives af bærbare CDU-enheder, der kører fra et køretøjs 12 V- eller 24 V-forsyning. Disse enheder skal koldstarte pålideligt ved -20°C og nå fuldt driftstryk inden for 5 sekunder efter aktivering. Typiske specifikationer: 700 bar arbejdstryk, 0,5 L/min — højt tryk ved meget lavt flow til at drive de små cylindre i redningsredskaber.
Sådan vælger du den rigtige CDU-enhed til din applikation
Valg af en CDU-enhed - eller mere specifikt dimensionering af en DC hydraulisk kraftenhed - involverer en række tekniske beslutninger. At få en af dem forkert fører til for tidlig fejl, utilstrækkelig hastighed eller overdreven batteridræning.
- Definer belastnings- og trykkravet. Beregn den nødvendige kraft ved aktuatoren (cylinderboringsareal × ønsket tryk). Tilføj 20 % margen for tryktab i slanger og fittings. Dette giver dit minimumsindstillingspunkt for arbejdstryk.
- Bestem den nødvendige strømningshastighed. Flowhastighed = aktuatorvolumen ÷ ønsket cyklustid. En 50 mm borecylinder med 200 mm slaglængde har brug for 0,393 liter pr. cyklus. En forlængelsestid på 4 sekunder kræver ca 5,9 l/min .
- Beregn motoreffekt. Effekt (kW) = (Tryk bar × Flow L/min) ÷ 600 ÷ pumpeeffektivitet. Ved 150 bar og 6 l/min med 85 % pumpeeffektivitet: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Vælg den næste standardmotorstørrelse op (typisk 2,2 kW).
- Match til forsyningsspænding. For DC-systemer beregnes spidsstrøm: 2.200 W ÷ 24 V ÷ 0,85 motoreffektivitet ≈ 108 A top . Kontroller kabelstørrelse, sikringsklassificeringer og batterikapacitet i forhold til dette tal.
- Angiv driftscyklus. Sammenlign dit faktiske on-time/off-tid-forhold med motorens nominelle driftsklasse (S2 = enkelt drift i en defineret periode; S3 = periodisk periodisk drift). Utilpasning af driftscyklus er den førende årsag til for tidlig motorudbrænding i DC hydrauliske kraftenheder.
- Tjek omgivelses- og væsketemperaturområdet. Mobilt udstyr i kolde klimaer har brug for olieviskositet i VG22- eller VG32-serien for at undgå kavitation ved opstart. Varmt klima kan kræve VG68 for at opretholde filmstyrken ved 70–80°C driftstemperatur.

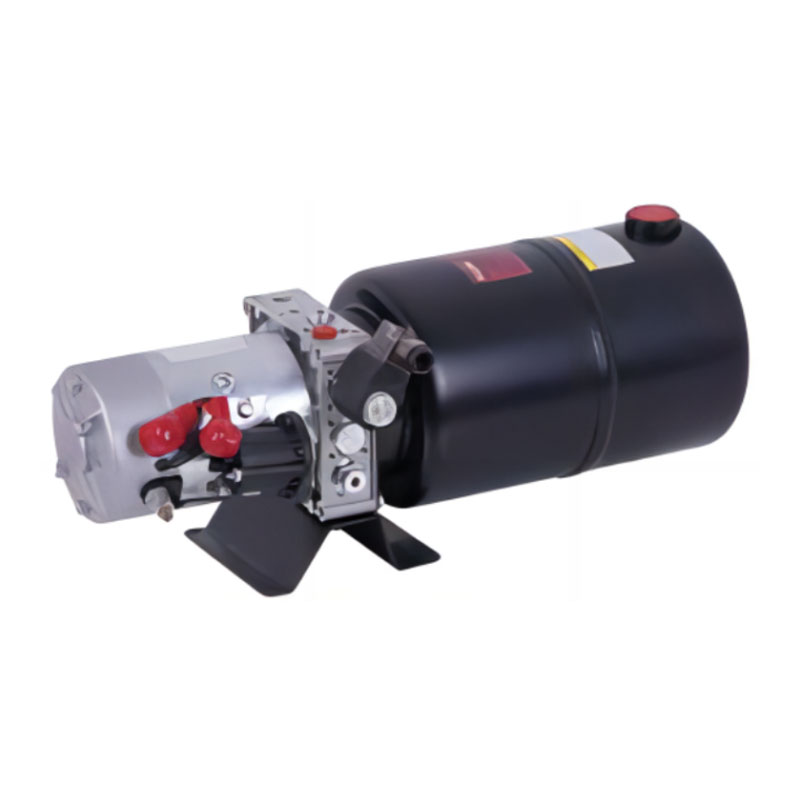

- Evaluer ventilkonfigurationen. Enkeltvirkende kredsløb (tyngdekraftretur) har brug for en magnetventil. Dobbeltvirkende kredsløb (drevet i begge retninger) har brug for en 4/3-vejs eller to 2/2-vejs ventiler. Proportionalventiler tillader hastighedskontrol, men tilføjer controlleromkostninger.
CDU-enhedsvedligeholdelse: Hvad serviceintervallet faktisk dækker
CDU-enheder er lav-vedligeholdelse sammenlignet med centrale hydrauliske stationer, men "lav-vedligeholdelse" er ikke "nul-vedligeholdelse." En systematisk serviceplan forhindrer de to mest almindelige fejltilstande: væskekontamination og overophedning af motorviklingen.
Hver 250. time eller 6. måned
- Kontroller oliestanden i reservoiret — efterfyld med tilsvarende kvalitet
- Undersøg alle udvendige slangeforbindelser for gråd
- Bekræft trykaflastningsventilens indstilling med en kalibreret måler
- Kontroller udluftningshættens tilstand og rengør eller udskift
Hver 1.000. time eller årligt
- Udskift hydraulikvæsken fuldstændigt - dræn, skyl, påfyld igen
- Udskift returledningsfilterelementet (10 mikron absolut)
- Indsend olieprøve til partikelantalanalyse (ISO 4406)
- Efterse motorbørsteslid på DC-enheder af børstetype
- Test magnetventilens responstid i forhold til baseline
Hver 3.000-5.000 timer
- Inspicer pumpens indre slid — mål flow ved nominelt tryk
- Udskift motorbørster på DC-enheder af børstetypen (typisk normeret til 3.000–5.000 timer)
- Kontroller motorens lejeslør og fedtpakkede lejer
- Efterse manifoldens O-ring tilstand ved alle portede stik
Et analyseresultat af forurenet væske — ISO 4406-klasse dårligere end 18/16/13 — indikerer en aktiv forureningskilde (svigtende tætning, beskadiget slange eller utilstrækkelig udluftningsfiltrering), der skal spores og rettes inden næste serviceinterval. At ignorere en dårlig partikeltællingsrapport er den hurtigste vej til gearpumpesvigt inde i en CDU-enhed.
Almindelige CDU-enhedsproblemer og deres grundlæggende årsager
De fleste feltfejl i CDU-enheder og DC hydrauliske kraftenheder spores tilbage til en kort liste over grundlæggende årsager. At kende disse mønstre giver vedligeholdelsesteams mulighed for at diagnosticere problemer på få minutter i stedet for timer.
| Symptom | Mest sandsynligt rodårsag | Diagnostisk trin | Fix |
| Motoren kører, men der opbygges intet tryk | Aflastningsventil sidder fast åben / pumpe slidt | Bloker udløbsporten — stiger trykket? Hvis ja: aflastningsventil. Hvis nej: pumpe. | Udskift aflastningsventilpatron eller pumpe |
| Langsom aktuatorhastighed | Pumpens slitage reducerer volumetrisk effektivitet | Mål det faktiske flow ved nominelt tryk vs. typeskiltet | Udskift pumpen, hvis flow <80 % af nominel |
| Motoren overophedes på <5 minutter | Driftscyklus overskredet / lav forsyningsspænding | Log motorstrøm og terminalspænding under drift | Reducer cyklus frekvens; kontroller batteri- og kabelspændingsfald |
| Støjende operation (klynken eller kavitation) | Luftindtagelse / sugebegrænsning / kold tyk olie | Kontroller oliestanden, inspicér sugeslangen for knæk, mål indløbsvakuum | Varm olie før brug; klar sugebegrænsning |
| Magnetventilen skifter ikke | Forurening fastgjort i spole/brændt spole | Påfør spænding direkte til spolen; mål modstand (skal være 6-40 ohm) | Udskift spole eller rengør/udskift spolesamling |
Symptom-til-årsag diagnostisk guide til CDU-enhed felt fejlfinding
Nøglespecifikationer, der skal bekræftes, før du køber en CDU-enhed
Leverandører offentliggør en række tal i CDU-enhedsdatablade, og ikke alle er lige vigtige. Følgende specifikationer adskiller højkvalitetsenheder fra underspecificerede - tjek hver enkelt, før du afgiver en ordre, især når du køber en DC hydraulisk kraftenhed til en kritisk mobil applikation.
- Motordriftsklasse (IEC 60034-1): S2 (kort tid), S3 (intermitterende) eller S1 (kontinuerlig). De fleste mobile CDU-enheder er klassificeret S2/10 min eller S3/25%. Bekræft, at dette stemmer overens med dit faktiske brugsmønster.
- Nominel tryk vs. maksimalt tryk: Nominel tryk er det kontinuerlige arbejdstryk; maksimalt (peak) tryk er en kortvarig tolerance (typisk 10-15 % højere). Vælg ikke en enhed, hvor dit arbejdstryk er lig med det offentliggjorte maksimum.
- Flow ved nominelt tryk: Nogle datablade viser ubelastet flow (ved nul tryk). Kræv flowhastigheden ved dit arbejdstryk - det vil være 10-20 % lavere på grund af volumetriske tab.
- Driftstemperaturområde: Kontroller både minimum starttemperatur og maksimal kontinuerlig væsketemperatur. En enhed, der er klassificeret til -20°C til 60°C, er velegnet til de fleste mobile applikationer i tempererede og kolde klimaer.
- Beholderkapacitet i forhold til kredsløbsvolumen: Den rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
- Indtrængningsbeskyttelse (IP-klassificering): IP54 er minimum for udendørs mobilbrug. Marineapplikationer kræver IP67 eller højere. Bekræft, at IP-klassificeringen gælder for hele samlingen, ikke kun motoren.
- Støjniveau: Gearpumpe CDU-enheder producerer typisk 68–74 dB(A) ved 1 meter. Stempelpumpeenheder kan være mere støjsvage (60–65 dB(A)) ved sammenlignelige effektniveauer. For førerhusinstallationer har dette tal betydning.
Den Future Direction of CDU Units and DC Hydraulic Power Units
Den CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
48 V arkitektur vedtagelse: Mange erhvervskøretøjsplatforme migrerer fra 24 V til 48 V elektriske systemer. For DC hydrauliske kraftenheder halverer dette spidsstrømmen for den samme effekt - en 3 kW enhed ved 48 V trækker 62 A spids mod 125 A ved 24 V. Dette forenkler ledningsføringen dramatisk, reducerer kabelvægten og reducerer konnektorens varmeafledning. Forvent 48 V DC hydrauliske kraftenheder til at fortrænge 24 V enheder i mellemkrævende applikationer inden for 5-7 år.
Børsteløs DC-motorintegration: Børsteløse permanentmagnetmotorer eliminerer den mest slidstærke komponent i en DC hydraulisk kraftenhed. Enheder med børsteløse motorer opnår serviceintervaller på 10.000 timer uden motorspecifik vedligeholdelse. De ekstra controlleromkostninger (elektronisk kommuteringskredsløb) er tjent ind i reduceret nedetid inden for 18-24 måneder for flåder med høj udnyttelse.
CAN-bus og IoT-forbindelse: Smart CDU-enheder leveres nu med indbyggede sensorer, der rapporterer olietemperatur, driftscyklusser, trykspidser og motorstrømtræk til flådens telematiksystemer via CAN-J1939 eller Bluetooth 5.0. Dette muliggør forudsigelig vedligeholdelsesplanlægning baseret på faktiske sliddata snarere end kalenderintervaller. Tidlige brugere i sektoren for arbejdsplatforme rapporterer en 23 % reduktion i uplanlagt nedetid efter at have installeret smarte CDU-enheder.
Elektrohydraulisk aktuator (EHA) konvergens: Den boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
