En hydraulisk kraftenhed er bygget af seks funktionelle grupper, der arbejder sammen: a reservoir der opbevarer og konditionerer væsken, en pumpe der omdanner mekanisk energi til flow, en elektrisk motor der driver pumpen, en ventilsamling der styrer og regulerer tryk, en filtreringskredsløb der beskytter indvendige overflader mod forurening og understøttende hardware såsom kølere, akkumulatorer, manifolds, tætninger og instrumentering. Hver enkelt af disse hydrauliske kraftenhedskomponenter har en direkte effekt på systemets trykstabilitet, væskelevetid og hvor længe enheden kører, før den skal serviceres.
Dimensioneringen og kvaliteten af hver del afhænger af driftscyklus, omgivelsestemperatur og det tryk, som downstream-aktuatorerne kræver. En enhed bygget til en stemplingspresse, der affyrer med få sekunders mellemrum, har brug for en anden ventilrespons og kølekapacitet end en enhed, der holder en statisk klemme i timevis. At matche komponenter til den faktiske driftscyklus, i stedet for at standardisere til en katalogstandardkonfiguration, er normalt forskellen mellem en kraftenhed, der holder et årti, og en, der skal genopbygges på to år.
Det hjælper også at tænke på en hydraulisk kraftenhed som en lukket sløjfe frem for en samling af separate dele. Væskekvaliteten indstillet af reservoiret og filtreringskredsløbet påvirker pumpeslid, pumpeslid påvirker intern lækage og varmeudvikling, varme påvirker viskositeten, og viskositeten påvirker, hvor præcist ventilerne kan styre flowet. Et svagt led i en enkelt komponentgruppe viser sig til sidst som et symptom et andet sted i kredsløbet, hvorfor fejlfinding af en strømenhed næsten altid skal starte med flydende tilstand, før man ser på en individuel del.
Afsnittene nedenfor gennemgår hver større komponentgruppe, hvilke ændringer der sker mellem konfigurationer, standarder og datapunkter, som ingeniører ofte refererer til, når de specificerer dele, og de fejlmønstre, der oftest viser sig i marken.
Reservoirdesign og væskekapacitet
Reservoiret gør mere end at holde olie. Det bundfælder medført luft, spreder varme gennem overfladen og tillader forurening at falde ud, før væske trækkes tilbage i pumpens indløb. Et reservoir, der er underdimensioneret for sin pumpestrømshastighed, vil recirkulere varm, beluftet væske, hvilket accelererer oxidationen og forkorter tætningens levetid på tværs af alle andre komponenter i kredsløbet.
Størrelsesforhold brugt i praksis
En meget brugt startregel størrelser reservoiret ved tre til fem gange pumpens nominelle flow i gallons pr. minut , udtrykt i gallons. En enhed bygget op omkring en 20 GPM pumpe vil derfor typisk bruge en 60 til 100 gallon tank, med den nederste ende reserveret til enheder, der allerede inkluderer hjælpekøling.
| Toldtype | Anbefalet tank-til-flow-forhold | Typisk baffelkonfiguration |
| Kontinuerlig kørsel, høj varmebelastning | 4:1 til 5:1 | Fuldhøjde ledeplade med returdiffusor |
| Intermitterende vagt, standard pressearbejde | 3:1 til 4:1 | Delvis baffel adskiller sug og retur |
| Mobile eller pladsbegrænsede enheder | 2:1 til 3:1 | Kun intern diffusor, ingen fuld baffel |
Generelle reservoirstørrelsesforhold refereret på tværs af industriel hydraulisk designpraksis.
Reservoarer har også påfyldnings- og dræningsporte, en udluftning med et tørremiddel eller partikelformigt element, en magnetisk drænprop til at fange jernholdigt slidaffald og en niveaumåler i skueglas eller float-stil. At springe magnetstikket over er en almindelig genvej på billigere hydrauliske kraftenheder, og det er en af de billigste tilføjelser i forhold til den slidbeskyttelse, den giver.
Baffleplacering og returledningsdesign
Den indvendige ledeplade bliver ofte overset, men dens placering bestemmer, hvor meget opholdstid væske har, før den trækkes tilbage i pumpen. En skærm, der er sat for tæt på sugeporten, forkorter den effektive bundfældningsafstand og lader beluftet væske recirkulere hurtigere, end den kan afgasse. Returledninger skæres typisk i en vinkel på 45 grader og placeres under væskeoverfladen for at reducere sprøjt og skumdannelse, og en diffusorpasning på returledningen spreder strømning over et bredere område i stedet for at lede en højhastighedsstrøm lige mod tankvæggen.
Tankmaterialer og overfladebehandling
Kulstofstål forbliver standard reservoirmaterialet af omkostningsmæssige årsager, normalt afsluttet med en indvendig belægning, der er modstandsdygtig over for den specifikke væsketype, der er i brug, da mineralolie, vandglykol og biologisk nedbrydelige væsker hver især interagerer forskelligt med ubehandlet stål. Beholdere i rustfrit stål optræder på enheder i fødevarekvalitets-, nedvasknings- eller korrosive miljøer, hvor belægningsfejl ville medføre forureningsrisiko. Aluminiumstanke dukker op på mobile og vægtfølsomme konstruktioner og bytter en vis modstand mod buler for en meningsfuld vægtreduktion.
Hydraulikvæsketyper og valg af viskositet
Væsken i sig selv er en fungerende komponent, ikke kun et medium, og at vælge den forkerte kvalitet underminerer alle andre dele i kredsløbet, uanset hvor godt disse dele er specificeret.
Almindelige væskekategorier
- Mineralbaserede antislidolier — standardvalget for det store flertal af industrielle hydrauliske kraftenheder, der tilbyder en god balance mellem omkostninger, smøreevne og additiv ydeevne.
- Brandhæmmende væsker (vand-glykol eller fosfatester) - bruges i nærheden af varmt metal, svejseoperationer eller støberier, hvor en hydraulisk ledningsfejl nær en antændelseskilde skaber reel risiko.
- Biologisk nedbrydelige væsker — specificeret til mobilt udstyr, der arbejder i nærheden af vandveje eller på miljøfølsomme steder, typisk til en omkostningspræmie i forhold til mineralolie.
- Fødevareegnede væsker — anvendes, hvor tilfældig kontakt med fødevarer er mulig, formuleret uden de tilsætningspakninger, der findes i standard industriolier.
Viskositetsgrad og driftstemperatur
Viskositeten er generelt specificeret af ISO-kvalitet, hvor ISO 32 og ISO 46 dækker de fleste industrielle applikationer med moderat klima og ISO 68 forbeholdt enheder, der kører i konstant høje omgivelsestemperaturer. At køre en væske, der er for tynd til driftstemperaturen, øger intern lækage over pumpen og ventilerne, hvilket sænker den volumetriske effektivitet, mens væske, der er for tyk, øger pumpens indløbsbegrænsning og kan udsulte pumpen ved opstart under kolde forhold. Et viskositetsindeks over 100 indikerer, at væsken modstår udtynding, når temperaturen stiger, hvilket betyder mere på enheder, der ser et stort sæsonbetinget temperaturudsving end på klimakontrollerede indendørs installationer.
Pumpetyper, der bruges i hydrauliske kraftenheder
Pumpen indstiller flowhastigheden og, kombineret med indstillingen af sikkerhedsventilen, det maksimale arbejdstryk for hele enheden. Tre pumpearkitekturer dækker det store flertal af industrielle hydrauliske kraftenheder.
- Gear pumper — fast forskydning, enkel konstruktion, tolerant over for moderat forurening, typisk vurderet til 3.000 psi og velegnet til omkostningsfølsomme applikationer med behov for konstant flow.
- Vingepumper — Mere støjsvag drift end tandhjulspumper, god effektivitet i mellemtryksområdet op til ca. 3.500 psi og et almindeligt valg, hvor støjniveauer har betydning, såsom nær operatørstationer.
- Stempelpumper — tilgængelig i fast eller variabel forskydning, i stand til 5.000 psi eller højere, og standardvalget, når en enhed har brug for trykkompenseret eller load-sensing flowkontrol for at spare energi under variabel belastning.
Fast versus variabel forskydning
En pumpe med fast fortrængning leverer en konstant flowhastighed ved en given akselhastighed uanset belastning, med overskydende flow forbigået over aflastningsventilen som varme. En trykkompenseret pumpe med variabel slagvolumen reducerer sin egen ydelse, når systemet når det indstillede tryk, hvilket reducerer varmeproduktionen og det elektriske forbrug væsentligt på enheder med lange opholdsperioder. De højere forudgående omkostninger ved en variabel pumpe genvindes ofte inden for få år gennem lavere afkølings- og energiomkostninger på enheder, der bruger det meste af deres cyklus på at holde trykket i stedet for at flytte flow.
Pumpemontering og drevkobling
De fleste industrielle pumper monteres direkte på motoren gennem et klokkehus og en fleksibel kobling i stedet for et remtræk, hvilket holder akseljusteringen konsekvent og undgår vedligeholdelsesomkostninger ved remspænding. Valg af koblingsmateriale betyder mere, end det kan se ud - en kobling, der er for stiv, overfører motorvibrationer direkte ind i pumpeakslen og fremskynder lejeslid, mens en kobling, der er for blød, kan ende under pludselige belastningsvendinger. Justeringstolerance mellem motor og pumpeaksel holdes typisk inden for et par tusindedele af en tomme, da fejljustering ud over dette område viser sig som for tidlig akseltætningslækage længe før det påvirker ydeevnen.
Volumetrisk effektivitet og slidindikatorer
En ny stempelpumpe arbejder typisk med 92 til 97 procent volumetrisk effektivitet, hvilket betyder, at kun en lille procentdel af teoretisk output går tabt på grund af intern glidning. Efterhånden som pumpen slides, stiger glidningen, og trykket holder mindre stabilt under belastning, selvom pumpen stadig kan starte og køre normalt. Sporing af udgangsflow eller trykfald under en fast belastning over tid giver en meget tidligere advarsel om pumpeslid end at vente på en fuldstændig fejl.
Elektrisk motor specifikationer og valg
Motoren skal matche pumpens behov for hestekræfter ved det tilsigtede driftstryk, ikke kun dens flow. Hestekræfter til et hydraulisk kredsløb beregnes ud fra flow og tryk sammen, så en pumpe, der ser beskeden ud på flow alene, kan stadig kræve en stor motor, hvis den forventes at holde højt tryk kontinuerligt.
| Motorramme | Fælles Hestekræfter Range | Typisk anvendelse |
| NEMA 56C / 143TC-145TC | 1 til 5 HK | Små mobile enheder, enkeltaktuator elevatorer |
| 184TC-215TC | 7,5 til 20 HK | Standard industrielle presser og klemmer |
| 254TC og større | 25 HK og derover | Kontinuerligt industrielt maskineri, sprøjtestøbning |
Cirka dimensionering af motorramme efter hestekræfter og typisk anvendelse af hydraulisk kraftenhed.
TEFC-motorer (totalt lukkede, blæserkølede) dominerer installationer af industrielle hydrauliske kraftaggregater, fordi pumpens ende er udsat for olietåge og luftbårne partikler. Driftscyklus har også betydning her: en motor, der er klassificeret til kontinuerlig drift (S1) vil køre køligere over et otte-timers skift end en motor, der kun er klassificeret til intermitterende drift, selvom begge deler den samme typeplade hestekræfter.
Startmetode og startstrøm
Direkte-on-line start er almindeligt for mindre motorer, men producerer en startstrøm flere gange den nominelle kørestrøm, hvilket kan være et problem på faciliteter med begrænset elektrisk service eller på enheder, der starter og stopper ofte under et skift. Bløde startere og frekvensomformere reducerer denne inrush, og en frekvensomformer med variabel frekvens gør det desuden muligt at reducere motorhastigheden i perioder med lavt behov i cyklussen, hvilket reducerer både energiforbrug og støj. På enheder, hvor pumpen har fast forskydning, er parring af den med en VFD en af de mere effektive eftermonteringsændringer til at reducere standby-energiforbruget uden at udskifte selve pumpen.
Motorkøling og omgivende derating
Motorens mærkeplader antager en standard omgivelsestemperatur, sædvanligvis 40°C. Enheder installeret i lukkede skabe, varme mekaniske rum eller direkte sollys kører ofte ved en højere omgivelsestemperatur end denne basislinje, og motorens brugbare hestekræfter skal nedsættes i overensstemmelse hermed, ellers vil motoren køre varmere, end dens isolationsklasse er beregnet til, hvilket forkorter viklingernes levetid et godt stykke tid, før der opstår mekaniske fejl.
Retnings-, aflastnings- og flowreguleringsventiler
Ventiler er det sted, hvor en hydraulisk kraftenheds adfærd faktisk formes. Tre ventilfamilier forekommer i næsten hver bygning sammen med flere specialventiltyper, der bruges i mere krævende kredsløb.
Retningsreguleringsventiler
Magnetbetjente retningsventiler dirigerer flow for at forlænge, trække tilbage eller holde en aktuator. Spolekonfigurationen bestemmer, om kredsløbet er åbent, lukket eller tandemcentret i hvile, hvilket igen påvirker, hvordan pumpen opfører sig, når ventilen ikke er forskudt. Responstiden på en standard våd-armatur-magnetventil er typisk i området fra 20 til 50 millisekunder, mens proportionelle retningsventiler bytter noget af denne hastighed for en kontrolleret, rampet overgang, der reducerer stødbelastningen på aktuatoren og den tilsluttede struktur.
Aflastningsventiler
Aflastningsventilen indstiller det absolutte trykloft for kredsløbet og beskytter alle nedstrømskomponenter mod en overbelastning. Det er typisk indstillet 10 til 20 procent over det højeste arbejdstryk, systemet har brug for, hvilket giver margin uden at spilde energi over aflastningsbanen under normal drift. Pilotbetjente aflastningsventiler holder en snævrere tryktolerance under varierende flow end direkte virkende aflastningsventiler og er standardvalget på ethvert kredsløb over ca. 10 GPM.
Flow kontrolventiler
Nåleventiler, trykkompenserede flowkontroller og flowdelere styrer aktuatorhastigheden uafhængigt af belastningsvariation. Trykkompenserede versioner holder en indstillet flowhastighed, selv når belastningstrykket ændres, hvilket har betydning for enhver applikation, hvor der kræves konsistens i cyklustiden, såsom synkroniseret fastspænding.
Modvægt og lastholdende ventiler
På lodrette aktuatorer forhindrer en modvægtsventil en overløbslast i at falde frit, hvis en slange brister, eller en retningsventil mister signal, ved at opretholde modtryk på aktuatorens udløbsside, indtil indløbssiden er aktivt tryksat. Belastningsventiler af denne type behandles som sikkerhedskritiske komponenter på enhver applikation, hvor en ukontrolleret nedstigning ville skabe en fare, såsom løfteplatforme eller pressecylindre.
Ventilmanifolder kombinerer i stigende grad flere af disse funktioner i en enkelt støbt eller boret blok, hvilket reducerer antallet af udvendige fittings og lækagepunkter sammenlignet med en stabel af ventiler med separat rør.
Filtrering og væskerenhed
Forurening er ansvarlig for størstedelen af uplanlagte hydrauliske komponentfejl, og filtrering er det primære forsvar. En velspecificeret hydraulisk kraftenhed bruger filtrering på mere end ét punkt i kredsløbet i stedet for at stole på en enkelt filterplacering.
| Filtrer placering | Typisk Micron Rating | Primært formål |
| Sugesi | 100 til 150 mikron | Beskytter pumpens indløb mod store snavs |
| Trykledningsfilter | 10 til 25 mikron | Beskytter ventiler og cylindre nedstrøms for pumpen |
| Returledningsfilter | 10 til 25 mikron | Fangster slider snavs, før det kommer ind i reservoiret igen |
Fælles filtreringspunkter og mikronværdier på tværs af et typisk hydraulisk kraftenhedskredsløb.
Væskens renhed spores almindeligvis ved hjælp af ISO 4406-partikeltælling, som rapporterer tre tal, der repræsenterer partikelantal ved 4, 6 og 14 mikron. En kode som 18/16/13 er et realistisk mål for et industrielt kredsløb med mellemtryk, mens proportional- og servoventiler generelt kræver en strammere kode i området 16/14/11. En tilstopningsindikator, uanset om den er visuel eller elektrisk, lader vedligeholdelsespersonalet skifte elementer baseret på den faktiske tilstand i stedet for et fast kalenderinterval, hvilket reducerer både for tidlige elementskift og risikoen for at løbe forbi et filters kapacitet.
Betaforhold og filtereffektivitet
Filterelementets ydeevne udtrykkes ofte som et betaforhold, som sammenligner antallet af partikler over en given størrelse opstrøms og nedstrøms for elementet. Et beta-forhold på 200 ved 10 mikron betyder, at filteret fjerner 199 ud af hver 200 partikler af den størrelse eller større, og det betragtes som en højeffektivitetsvurdering for et trykledningsfilter. Beta-forhold betyder mere end overskriftsmikronvurdering alene, da to filtre, der annonceres i samme mikronstørrelse, kan have meget forskellig faktisk optagelseseffektivitet afhængigt af mediekonstruktionen.
Off-line og nyre-loop filtrering
Nogle hydrauliske kraftenheder tilføjer en dedikeret off-line filtreringsløkke, der kører kontinuerligt fra en lille hjælpepumpe uafhængigt af hovedkredsløbets driftscyklus. Dette nyresløjfe-arrangement holder reservoiret rent selv i perioder, hvor hovedpumpen er inaktiv, og er almindelig på store reservoirer, hvor in-line-filtrering alene ikke kan vende hele væskevolumen ofte nok til at holde et stramt mål for renhed.
Akkumulatorer og deres rolle
En akkumulator lagrer hydraulisk energi under tryk ved at bruge et stempel, en blære eller en membran til at adskille væsken fra en forladet gasvolumen, næsten altid nitrogen. I en hydraulisk kraftenhed tjener akkumulatorer flere forskellige formål.
- Udjævning af trykspidser og pumpebølger, hvilket forlænger levetiden for slanger, fittings og målere.
- Tilførsel af et strømudbrud ud over, hvad pumpen alene kan levere under en kort spidsbelastning, hvilket gør det muligt at specificere en mindre pumpe.
- Opretholdelse af tryk på en fastspændt eller fastholdt aktuator under et strømtab, hvilket har betydning for sikkerhedskritiske fastspændingsapplikationer.
- Absorberer stødbelastninger fra hurtige ventilskift, reducerer hammereffekten ved lange rørstrækninger.
Blære-lignende akkumulatorer er det mest almindelige valg i generel industriservice, fordi de tilbyder en god balance mellem responshastighed og omkostninger. Forladningstrykket er normalt indstillet til omkring 90 procent af systemets minimale driftstryk og skal kontrolleres med jævne mellemrum, da nitrogenladningen falder langsomt over tid gennem blærematerialet.
Stempelakkumulatorer til højcyklusapplikationer
Stempelakkumulatorer bruger et fritsvævende stempel i stedet for en fleksibel blære til at adskille gas og væske, hvilket giver dem mulighed for at håndtere større volumener og højere cyklushastigheder uden de træthedsproblemer, der begrænser blærens levetid under konstant hurtig cykling. De er mere almindelige på kontinuerlige industripresser og testudstyr, hvor akkumulatoren ser tusindvis af opladnings- og afladningscyklusser pr. skift.
Varmevekslere og kølekredsløb
Enhver ineffektivitet i et hydraulisk kredsløb viser sig som varme, og overskydende varme er en af de hurtigste måder at nedbryde både væsken og tætningerne i hele enheden. Luftkølede varmevekslere bruger en ventilatordrevet radiatorkerne og passer til installationer, hvor den omgivende luft er tilgængelig, og vand ikke er, mens vandkølede skal-og-rørvekslere tilbyder mere ensartet køling i varme eller støvede miljøer, men kræver en kølet eller engangsvandforsyning.
Størrelsesovervejelser
Kølekapaciteten er generelt afstemt efter varmebelastningen, der genereres af aflastningsventilens bypass, trykfald over ventiler og pumpens ineffektivitet, ikke blot til motorens hestekræfter. Enheder, der kører en pumpe med fast slagvolumen mod en lukket ventil i lange opholdsperioder, genererer betydeligt mere varme end en pumpe med variabel fortrængning, der udfører det samme arbejde, og kølespecifikationen bør afspejle denne forskel snarere end en generisk tommelfingerregel baseret på hestekræfter.
En termostatstyret blæser eller en bypass-ventil på det vandkølede kredsløb forhindrer væsketemperaturen i at svinge for langt i begge retninger, da væske, der kører for koldt, øger viskositeten og pumpens indløbsbegrænsning, ligesom at køre for varmt sænker viskositeten og filmstyrken.
Luftkølede kontra vandkølede afvejninger
Luftkølede enheder undgår de VVS-, vandbehandlings- og udledningsproblemer, der følger med et vandkølet system, hvilket gør dem til det nemmere valg for de fleste selvstændige industrielle installationer. Vandkølede enheder holder til gengæld en mere stabil væsketemperatur uanset omgivende luftforhold og optager mindre fysisk plads omkring selve enheden, hvilket betyder noget i faciliteter, hvor gulvplads eller luftstrømsafstand er begrænset. Nogle større installationer bruger en lukket-sløjfe vand-til-luft-køler specifikt for at opnå stabiliteten af vandkøling uden vandforbrug og udledningsproblemer ved et åbent engangs-system.
Manifolder, slanger og fittings

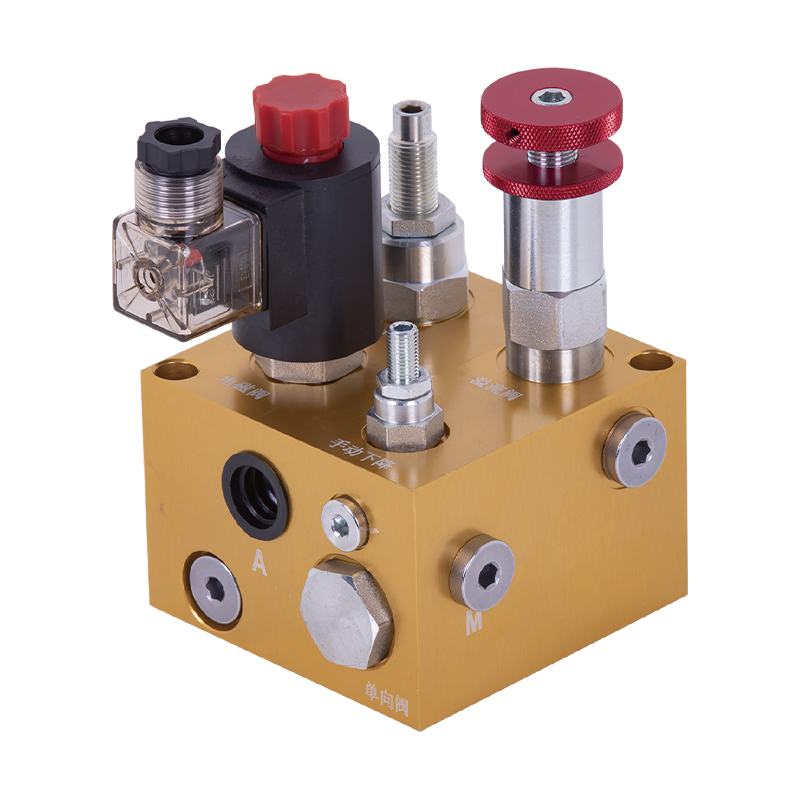

Manifoldblokke konsoliderer ventilmontering og intern porting til en enkelt bearbejdet eller støbt krop, hvilket reducerer antallet af eksterne slangeløb og de lækagepunkter, der følger med dem. Patronventiler, der er gevind direkte ind i manifoldhulrum, har stort set erstattet ældre stablede ventilenheder på nye hydrauliske kraftenheder, fordi de reducerer både fodaftryk og montagearbejde.
Valg af slange og fitting
Slangen er vurderet efter arbejdstryk, sprængtryk og bøjningsradius, og underdimensioneret slange er en af de mere almindelige årsager til trykfald, der bliver fejldiagnosticeret som et pumpe- eller ventilproblem. O-ring-fladetætning og O-ring-boss-fittings foretrækkes nu frem for ældre flare-fittings på højtrykskredsløb, fordi de tætner pålideligt uden at være afhængige af metal-til-metal-moment alene, hvilket reducerer grædelækager ved tilslutningspunkter i enhedens levetid.
Stive rør versus fleksibel slange
Faste stål- eller rustfri rørføringer bruges generelt til permanente løb mellem reservoiret, pumpen og manifolden på stationære enheder, da stive rørledninger modstår slid og holder slangen længere i hele installationens levetid. Fleksibel slange er reserveret til forbindelser til bevægelige komponenter, såsom en cylinder, der bevæger sig, eller til sektioner, der kræver vibrationsisolering fra pumpen og motoren. Ved at blande de to på passende måde, i stedet for at køre slange for et helt fast kredsløb af bekvemmelighed under montering, forlænges serviceintervallet mellem lækagereparationer meningsfuldt.
Rørstørrelse og hastighedsgrænser
Linjedimensionering er generelt indstillet til at holde væskehastigheden inden for accepterede områder - omkring 2 til 4 fod i sekundet på sugeledninger, 10 til 15 fod i sekundet på trykledninger og 10 til 15 fod i sekundet på returledninger. Underdimensionerede ledninger øger hastigheden ud over disse områder, hvilket øger trykfaldet, genererer yderligere varme, og i sugeledninger øges specifikt risikoen for kavitation ved pumpens indløb.
Tætninger, pakninger og slidkomponenter
Tætninger får sjældent samme opmærksomhed som pumper eller ventiler, når en hydraulisk kraftenhed er specificeret, men tætningsfejl er en af de hyppigere årsager til, at en enhed ender i en uplanlagt reparation.
Akseltætninger
Den roterende akseltætning ved pumpens drivaksel er udsat for konstant rotation og enhver forskydning i motorkoblingen, hvilket gør den til en af de mest slidstærke tætningssteder på hele enheden. Akseltætningsmateriale skal tilpasses til den anvendte væsketype, da en tætningsforbindelse, der er egnet til mineralolie, kan nedbrydes hurtigt i kontakt med visse brandbestandige eller biologisk nedbrydelige væsker.
Statiske tætninger og pakninger
Manifold- og ventilmonteringsoverflader er afhængige af statiske O-ringe eller pakninger frem for dynamiske tætninger, og disse har generelt en længere levetid, da de ikke er udsat for kontinuerlig bevægelse. Deres fejl er oftere forbundet med forkert boltmoment under montering eller genbrug af en tætning, der skulle have været udskiftet under et ventilskift, snarere end til problemer med væskekompatibilitet.
Forseglingskompatibilitet efter væsketype
| Væsketype | Almindeligt kompatibelt tætningsmateriale | Bemærk |
| Mineralsk olie | Nitril (Buna-N) | Standard standard for de fleste industrielle kredsløb |
| Brandsikker vand-glykol | EPDM | Nitril nedbrydes i vand-glykolvæske over tid |
| Fosfatester | Fluorcarbon (Viton) | EPDM og nitril er begge uegnede |
Generel tætningsmaterialevejledning efter væsketype; bekræft altid mod den specifikke væskeproducents data.
Instrumentering: Målere, sensorer og kontakter
Instrumentering forvandler en hydraulisk kraftenhed fra en forseglet boks til noget, der kan diagnosticeres uden adskillelse. En minimumsinstrumenteringspakke på de fleste industrielle enheder inkluderer en trykmåler med en isolatorventil for at beskytte måleren mod pulsering, en væskeniveau- og temperaturmåler på reservoiret og en tilstopningsindikator på filterhusene.
| Instrument | Hvad den overvåger | Hvorfor det betyder noget |
| Tryktransducer | Systemtryk, elektrisk aflæst | Muliggør PLC-overvågning og trykbaserede aflåsninger |
| Temperaturkontakt | Beholdervæsketemperatur | Udløser afkøling eller nedlukning før viskositetsnedbrydning |
| Niveauafbryder | Beholdervæskeniveau | Forhindrer pumpekavitation fra lav væske |
| Indikator for tilstopning af filter | Trykforskel over filterelementet | Udskiftning af flagelement baseret på faktisk tilstand |
Fælles instrumentering tilføjet til hydrauliske kraftenheder til tilstandsovervågning.
Tilføjelse af elektriske udgange til disse instrumenter, i stedet for at stole på kun visuelle målere, gør det muligt for en PLC eller kontrolpanel at lukke enheden ned automatisk, før en tilstand med lavt niveau eller overtemperatur forårsager skade, hvilket er langt billigere end reparationen, der følger efter en ignoreret advarsel.
Datalogning og fjernovervågning
På større installationer leverer instrumentering i stigende grad en datahistoriker eller fjernovervågningsplatform frem for et lokalt panel alene, hvilket lader vedligeholdelsespersonalet spore tryk- og temperaturtendenser over uger eller måneder i stedet for kun at reagere på en alarm. Gradvis afdrift i disse tendenser - en langsomt stigende basistemperatur eller en sikkerhedsventil, der omgår oftere end den plejede - er ofte den tidligste tilgængelige advarsel om udvikling af pumpe- eller kølerslid, længe før enheden udløser en alarm eller fejler direkte.
Styresystemer og PLC-integration
Standalone hydrauliske kraftenheder med enkel on/off eller manuel ventilstyring udgør stadig en stor del af installationerne, men integration med en PLC eller dedikeret hydraulisk controller er blevet standard på enhver applikation, hvor cyklustiming, sekvensering eller sikkerhedslåse har betydning.
Diskret versus proportional kontrol
Et diskret kontrolskema slår magnetventiler helt til eller fra, hvilket er tilstrækkeligt til simple forlænge-til-træk-hold-sekvenser. Proportional- og servostyring modulerer i stedet ventilpositionen kontinuerligt, hvilket muliggør kontrolleret acceleration, deceleration og positionering i midten af slaget. Proportionel styring øger omkostningerne og kræver strammere væskerenhed, men det er det, der tillader en hydraulisk kraftenhed at matche den jævne, positionsnøjagtige bevægelse, som pneumatiske eller elektromekaniske aktuatorer nogle gange antages at håndtere bedre.
Sikkerhedslåse
Trykafbrydere, sikkerhedslåse og nødstopkredsløb er almindeligvis tilsluttet direkte til motorstarteren og retningsventilens styrekredsløb, så en sikkerhedshændelse fjerner både det elektriske drev og det hydrauliske tryk på samme tid, i stedet for at stole på en software-kun-reaktion, der kan blive forsinket af en kontrolsystemfejl.
Energieffektivitet i design af hydraulisk kraftenhed
Energiomkostningerne over en hydraulisk kraftenheds levetid overstiger ofte udstyrets oprindelige købspris, hvilket gør effektiviteten til en komponentvalgsfaktor i sig selv snarere end en sekundær bekymring.
- Trykkompenserede pumper med variabel forskydning reducerer standby-energiforbruget ved at reducere output, når trykmålet er nået, i stedet for at omgå fuld flow hen over aflastningsventilen.
- Drev med variabel frekvens på motoren reducerer både energiforbrug og støj under dele af cyklussen med lavt behov.
- Korrekt dimensionerede rørføringer reducerer trykfaldet, hvilket direkte reducerer de hestekræfter, som pumpen skal arbejde imod for at levere det samme flow.
- Load-sensing kredsløb matcher pumpens output til det faktiske downstream-behov i stedet for at køre ved et fast tryk, uanset hvad aktuatorerne har brug for i øjeblikket.
Disse valg interagerer med hinanden: En pumpe med variabel slagvolumen parret med en VFD-drevet motor og en lastfølende manifold kan reducere det elektriske forbrug betydeligt sammenlignet med en basislinje med fast forskydning og fast hastighed på samme applikation, selvom de faktiske besparelser afhænger i høj grad af, hvor meget af driftscyklussen, der bruges på delvis efterspørgsel versus fuldstrømsdrift.
Mobil kontra stationære hydrauliske kraftenhedskomponenter
De ovennævnte komponentgrupper gælder for både mobile og stationære hydrauliske kraftenheder, men den specifikke hardware, der vælges inden for hver gruppe, adskiller sig ofte væsentligt mellem de to.
| Komponent | Stationær industrienhed | Mobil enhed |
| Strømkilde | Fastmonteret elmotor | PTO, motormonteret pumpe eller batteri-elektrisk motor |
| Reservoirmateriale | Kulstof eller rustfrit stål | Aluminium til vægtreduktion |
| Køling | Luft- eller vandvarmeveksler | Ram-luft eller ventilator-assisteret luftkøling |
| Indhegning | Åben ramme eller lyddæmpet skab | Forseglet, vibrationsisoleret rum |
Generelle komponentforskelle mellem stationære industrielle og mobile hydrauliske kraftenheder.
Vibration er den største ekstra designfaktor på mobile enheder. Komponenter, der ville sidde uforstyrret i årevis på et stationært industrigulv, har brug for låseskiver, gevindlåsende sammensætning og vibrationsklassificerede slangeklemmer på et mobilt chassis, da vedvarende vej- eller terrænvibrationer vil løsne standardbefæstelser og fittings langt hurtigere end en stationær installation nogensinde ville.
Komponentfejlmønstre og forebyggende vedligeholdelse
De fleste fejl i hydraulisk kraftenhed kan spores tilbage til en af tre grundlæggende årsager: forurening, beluftning eller varme. Ved at genkende de tidlige symptomer på hver enkelt lader vedligeholdelsespersonalet gribe ind, før en komponent rent faktisk fejler.
| Symptom | Sandsynligvis komponent påvirket | Almindelig rodårsag |
| Hvinende eller kavitationsstøj ved pumpen | Pumpe, sugefilter | Lavt væskeniveau, tilstoppet si eller luftlækage på sugesiden |
| Svampet eller forsinket cylinderrespons | Retnings- eller flowreguleringsventil | Luftvæske eller slidt ventilspole |
| Gradvist trykfald under belastning | Pumpe, aflastningsventil | Indvendigt slid fra forurenet væske |
| Stigende væsketemperatur i løbet af skiftet | Køler, aflastningsventil | Underdimensioneret køling eller overdreven aflastningsbypass |
| Grædende fittings og slangeender | Fittings, slangesamlinger | Vibrationstræthed eller forkert drejningsmoment ved installation |
| Uregelmæssig trykmåler eller transduceraflæsning | Måler isolator, transducer ledninger | Pulserende skade eller en løs elektrisk forbindelse |
Feltobserverede symptommønstre og de typiske ansvarlige komponenter.
En forebyggende tidsplan bygget op omkring væskeprøvetagning, planlagte filterskift baseret på tilstopningsindikatorer snarere end faste intervaller og periodiske akkumulator-foropladningstjek fanger langt størstedelen af disse fejlmønstre, mens de stadig er billige at rette.
Væskeprøvetagningsintervaller
Kvartalsvis væskeprøvetagning er en fælles baseline for enheder i kontinuerlig industriel drift, hvor prøvetagningen flyttes til et månedligt interval på enheder, der kører højpræcisions-proportional- eller servokredsløb, hvor en lille stigning i partikelantal har en overordnet effekt på ventilrespons. Prøvetagning fra en strømførende ledning i stedet for reservoirbunden giver et mere repræsentativt billede af, hvad der faktisk cirkulerer gennem pumpen og ventilerne.
Angivelse af komponenter til en brugerdefineret hydraulisk kraftenhed
Standardkatalogenheder dækker en stor del af applikationerne, men brugerdefinerede opbygninger er almindelige, hvor fodaftryk, støj, driftscyklus eller miljøeksponering falder uden for standardområderne. Et par praktiske spørgsmål former de fleste brugerdefinerede specifikationer.
- Hvad er den faktiske arbejdscyklus - kontinuerlig, intermitterende eller lejlighedsvis spidsbelastning - snarere end det teoretiske maksimale flow, systemet nogensinde kunne kræve?
- Hvilket omgivelsestemperaturområde og krav til indkapsling gælder, da en udendørs- eller afvaskningsinstallation ændrer motorkapslingstype, reservoirmateriale og kølestrategi?
- Hvilke støjgrænser gælder i nærheden af installationen, hvilket påvirker valget mellem gear-, vinge- og stempelpumper lige så meget som enhver kabinetbehandling?
- Har applikationen brug for proportional eller servo-niveau kontrolpræcision, som driver strammere filtreringsmål og anderledes ventilteknologi fra et simpelt on/off kredsløb?
- Hvad er den forventede levetid, og hvem skal udføre rutinevedligeholdelse, da det påvirker, hvor meget værdi der er i at tilføje fjernovervågning og automatiserede nedlukninger versus en enklere manuelt kontrolleret instrumenteringspakke?
At få disse svar lige før komponentvalg undgår den dyreste form for omarbejdelse: opdager efter installationen, at pumpen, motoren eller kølepakken var underdimensioneret til virkelige driftsforhold.
Indkapslinger og støjreduktion
Hvor en hydraulisk kraftenhed sidder i nærheden af en operatørplads eller i et støjfølsomt anlæg, kan et lyddæmpet kabinet omkring pumpen og motoren på en meningsfuld måde reducere den opfattede støj, ofte mere omkostningseffektivt end at skifte pumpetype alene. Kabinettets design skal afbalancere akustisk dæmpning mod tilstrækkelig ventilation, da et forseglet kabinet, der fanger varme omkring motoren og pumpen, vil forkorte komponenternes levetid, selvom det gør enheden støjsvag.
Ofte stillede spørgsmål
Hvad er den typiske levetid for en hydraulisk kraftenhed?
Med korrekt filtrering og væskevedligeholdelse kører de strukturelle komponenter i en hydraulisk kraftenhed normalt 15 til 20 år, selvom pumper, tætninger og slanger er sliddele, der bliver genopbygget eller udskiftet i kortere cyklusser i god tid før det.
Hvor ofte skal hydraulikvæske udskiftes?
Ændringsintervaller afhænger af driftstemperatur og kontamineringskontrol frem for et fast antal timer. Mange industrielle enheder kører på årlige eller toårige væskeskift, når filtrering holder partikeltallet lavt, og temperaturen forbliver under kontrol, men væskeprøvetagning er en mere pålidelig vejledning end en kalenderdato alene.
Kan en pumpe med fast slagvolumen opgraderes til variabel slagvolumen senere?
I de fleste tilfælde kræver dette udskiftning af pumpen og ofte monteringsadapteren, da de to pumpetyper adskiller sig mekanisk snarere end blot i kontrollogik. Det er generelt mere praktisk at specificere den korrekte pumpetype på forhånd baseret på driftscyklus end at planlægge en senere opgradering.
Hvad får en hydraulisk kraftenhed til at overophede, selv med en køler af korrekt størrelse?
En køler, der har den korrekte størrelse på papiret, vil stadig fungere dårligere, hvis blæseren eller vandgennemstrømningen er begrænset, hvis aflastningsventilen omgår mere flow end beregnet på grund af et problem med ventilen eller trykindstillingen, eller hvis væskens viskositetsgrad ikke matcher driftstemperaturområdet.
Er en blære- eller stempelakkumulator bedre til en hydraulisk kraftenhed?
Blæreakkumulatorer reagerer hurtigere og koster mindre for generel stødabsorbering og trykudjævning, mens stempelakkumulatorer håndterer større volumener og højere cyklushastigheder mere holdbart, hvilket gør dem bedre egnede til applikationer med hyppige, store efterspørgselsspidser.
Hvad er forskellen mellem et sugefilter og et trykledningsfilter?
En sugesi beskytter pumpens indløb mod store snavs og er bevidst grov, typisk 100 til 150 mikron, for at undgå at begrænse pumpens indløbsflow. Et trykledningsfilter er meget finere, typisk 10 til 25 mikron, og beskytter de mere følsomme ventiler og cylindre nedstrøms for pumpen.
Hvorfor mister en hydraulisk kraftenhed kun trykket under belastning?
Tryk, der holder stabilt uden belastning, men falder, når en aktuator er aktiveret, peger normalt på intern pumpeslid eller en aflastningsventil, der åbner tidligere end dens indstillingspunkt, som begge reducerer det effektive flow, der er tilgængeligt, når systemet rent faktisk fungerer i stedet for at køre i tomgang.
Hvordan påvirker viskositeten ventilens responstid?
Tykkere væske modstår at strømme gennem de små indre passager inde i en retnings- eller proportionalventil, hvilket bremser spolens bevægelse og aktuatorrespons. Dette er grunden til, at koldstartsforsinkelse er almindelig på enheder, der står i tomgang natten over i uopvarmede rum, og hvorfor nogle installationer tilføjer en tankvarmer eller en opvarmningscyklus, før de kører med fuld hastighed under kolde forhold.
Hvad er formålet med en pilotbetjent kontraventil i et hydraulisk kredsløb?
En pilotbetjent kontraventil tillader frit flow i én retning, mens det blokerer omvendt flow, indtil et pilottryksignal bevidst åbner den, hvilket almindeligvis bruges til at holde en cylinder på plads uden drift, selv når retningsventilen er centreret og intet aktivt tryk påføres.
