En HPU-motors anatomi og hvordan den forbindes til systemet
Før du sammenligner motortyper eller beregninger af kørestørrelser, hjælper det at forstå præcis, hvilke dele af en HPU-motor, der har betydning for ydeevnen, og hvilke dele, der kun betyder noget for installationen. En HPU-motor er ikke en generisk elektrisk motor, der er boltet på en hydrauliktank; den er valgt og konfigureret omkring et sæt mekaniske og elektriske grænseflader, der er specifikke for hydraulisk kraftoverførsel.
01 Aksel og kilegang
Motorens udgangsaksel bærer en kilegang eller not, der skal matche pumpens indgangskobling nøjagtigt. En uoverensstemmelse her er den mest almindelige årsag til installationsforsinkelser på nye HPU-builds.
02 Monteringsflange
NEMA- og IEC-rammemotorer bruger standardiserede C-flade- eller D-flangemonteringer, så motoren boltes direkte til et klokkehus uden brugerdefinerede beslag, hvilket holder justeringen ensartet i hele bygningen.
03 Vindinger og isoleringsklasse
Isolationsklasse, typisk klassificeret B, F eller H, bestemmer, hvor meget varme viklingerne tåler, før de nedbrydes. Klasse F er de facto-standarden for de fleste industrielle HPU-opgaver i dag.
04 Indkapslingstype
TEFC (Totally Enclosed Fan Cooled) og TENV (Totally Enclosed Non-Ventilated) kabinetter beskytter viklinger mod olietåge, støv og skyllespray, der er almindeligt omkring hydraulisk udstyr.
Motortyper, der bruges på tværs af hydrauliske kraftenheder
Valg af den rigtige motortype til en hydraulisk kraftenhed afhænger af driftscyklus, tilgængelig strømforsyning, omgivende forhold og hvor ofte enheden starter og stopper under et skift. Nedenfor er en sammenligning af de fire motorkategorier, der oftest er parret med hydrauliske pumper i industrielt og mobilt udstyr, efterfulgt af et nærmere kig på, hvor hver enkelt får sin plads.
| Motortype | Typisk effektområde | Almindelig brug | Nøglebegrænsning |
| Tre-faset AC induktion | 1 til 500 HK | Stationære industrielle HPU'er | Kræver trefaset forsyning |
| Enkeltfaset AC | 0,5 til 10 HK | Små butikspresser, lifte | Lavere startmoment |
| DC motor | 0,5 til 20 HK | Mobile, batteridrevne enheder | Begrænset kontinuerlig levetid |
| Motordrevet (PTO) | 10 til 1000 HK | Off-road, landbrug, marine | Ingen forsyningsnetafhængighed, men har brug for brændstoflogistik |
Sammenligning af motortyper, der bruges til at drive hydrauliske kraftenheder på tværs af stationære og mobile applikationer.
Trefasede AC induktionsmotorer
Trefasede motorer dominerer stationære industrielle hydrauliske kraftenheder, fordi de leverer et højt startmoment, kører effektivt ved konstant hastighed og har årtiers dokumenteret pålidelighed i fabriksmiljøer. En typisk NEMA-ramme trefaset motor i denne rolle kører ved 1800 eller 3600 RPM, hvor 1800 RPM er langt mere almindeligt for pumpens levetid, da lavere akselhastighed reducerer slid på pumpeakseltætninger og -lejer.
Enfasede vekselstrømsmotorer
Enfasede motorer udfylder hullet i mindre butikker og faciliteter, hvor der aldrig blev installeret trefaset strøm. De fungerer godt til lette presser, lifte og små teststande under ca. 10 hestekræfter, men deres lavere startmoment betyder, at de kæmper med belastninger med høj inerti eller applikationer, der skal starte under fuldt tryk.

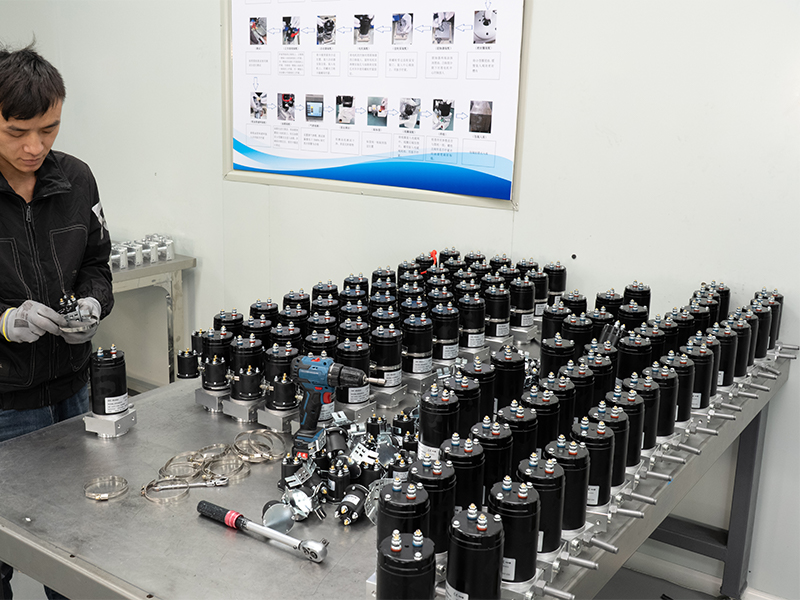

DC-motorer til mobile og batteridrevne enheder
DC-motorer er standardvalget til batteridrevne hydrauliske kraftenheder, der bruges i sakselifte, mobile platforme og elektriske arbejdstrucks. Almindelige spændinger er 12V, 24V og 48V, hvor systemer med højere spænding generelt leverer mere strøm til mindre strømforbrug og derfor mindre varme i ledningerne.
Motordrevne kraftudtag
Når en hydraulisk kraftenhed skal fungere langt fra ethvert elektrisk net, tager et motordrevet PTO-arrangement over. Disse opsætninger er almindelige på landbrugsudstyr, borerigge og marinedæksmaskiner, hvor diesel- eller benzinmotorer allerede eksisterer til andre formål, og den hydrauliske pumpe blot tilslutter sig tilgængelig akselkraft.
Underdimensionering af en HPU-motor er en af de mest almindelige og dyreste fejl i hydraulisk systemdesign. En motor, der ikke kan levere nok drejningsmoment ved opstart, vil udløse overbelastningsbeskyttelse gentagne gange, overophedes og svigte længe før dens nominelle levetid. Overdimensionering, på den anden side, spilder energi og øger forudgående omkostninger uden at tilføje nogen brugbar ydeevne, og det kan også få motoren til at køre mindre effektivt ved delvis belastning.
Bearbejdet eksempel
Overvej en Hydraulic Power Unit, der skal levere 15 gallons i minuttet ved 2000 PSI for at betjene en hydraulisk presse. Anvendelse af formlen: 15 ganget med 2000 er lig med 30.000, divideret med 1714 er lig med 17,5 hestekræfter . I praksis runder de fleste designere op til den næste standard motorrammestørrelse, som ville være en 20 HK motor, for at tage højde for pumpens effektivitetstab og for at give frihøjde til trykspidser under arbejdscyklussen.
Størrelsestjekliste
- Altid størrelse til spidstrykbehov, ikke gennemsnitligt driftstryk
- Faktor i driftscyklus, da intermitterende drift tillader mindre motorer end kontinuerlig drift
- Tag højde for omgivelsestemperaturen, da motorer reducerer i lukkede eller varme omgivelser
- Match motorens omdrejningstal til pumpens omdrejningstal for at undgå kavitation eller overdreven slitage
- Efterlad mindst 10 til 15 procent frihøjde over den beregnede mindste hestekræfter
Duty Cycle og dens effekt på dimensionering
Duty cycle beskriver, hvor stor en brøkdel af en driftstime motoren bruger under fuld belastning. En presse, der cykler i 8 sekunder og hviler i 22 sekunder, har en driftscyklus på næsten 27 procent, hvilket tillader en mindre motor end en kontinuerlig applikation som en plastsprøjtestøbningsklemme, der holder trykket i minutter ad gangen. Motorens typeskilte angiver driftsværdien som S1 for kontinuerlig drift eller S3 for intermitterende drift, og matchning af denne rating til den faktiske anvendelsesprofil forhindrer både generende overophedning og unødvendig overdimensionering.
Energieffektivitet og frekvensomformere
En motor med fast hastighed, der kører en hydraulisk pumpe ved fuld hastighed kontinuerligt, selv når systemet kun har brug for delvist flow, spilder en betydelig mængde energi som varme over aflastningsventilen. Parring af HPU-motoren med et variabelt frekvensdrev gør det muligt for motorhastigheden at spore det faktiske systembehov i stedet for at køre med et konstant omdrejningstal døgnet rundt.
| Driftstilstand | Motor med fast hastighed | VFD-styret motor |
| Inaktiv / Standby | Fuldt strømforbrug opretholdes | Hastighed reduceret til næsten nul |
| Delvis belastning | Overskydende flow dumpet gennem aflastningsventilen | Flow matchede direkte til efterspørgslen |
| Startup Inrush | Høj strømspids hver start | Blød rampe reducerer strømspidsen |
| Støjniveau | Konstant støj i fuld hastighed | Falder med nedsat hastighed |
Energi- og kontrolforskelle mellem fasthastigheds- og VFD-kontrollerede HPU-motorer.
Feltdata indsamlet på tværs af flere industrielle presse- og sprøjtestøbeinstallationer har vist energibesparelser mellem 30 og 60 pct efter eftermontering af HPU-motorer med fast hastighed med drev med variabel frekvens, afhængigt af hvor meget af driftscyklussen, der bruges på delbelastning versus fuld belastning. Applikationer med lange tomgangs- eller opholdsperioder, såsom plastsprøjtestøbningsklemmestationer, har en tendens til at se de største gevinster, mens applikationer, der kører næsten fuld belastning kontinuerligt, oplever mindre, men stadig meningsfulde besparelser.
Hvor VFD'er tilføjer mest værdi
Presse- og fastspændingsoperationer, teststande med variable flowkrav og enhver HPU, der bruger betydelig tid på tomgang mellem cyklusser, er de stærkeste kandidater til en VFD-eftermontering. Kontinuerlige applikationer, der kører med én konstant strømningshastighed døgnet rundt, ser mindre fordele, da motoren allerede kører i nærheden af det mest effektive punkt det meste af tiden.
Motor-til-pumpe kobling og justering
Forbindelsen mellem motorakslen og pumpeakslen er en hyppig kilde til for tidlig fejl, som ikke har noget at gøre med motorens elektriske kapacitet. Forskydning mellem motoren og pumpeakslen introducerer radial belastning på lejer, der ikke er designet til at bære det, hvilket forkorter tætning og lejelevetid på begge komponenter, selv når motoren selv fungerer nøjagtigt som specificeret.
- Brug en fleksibel kobling, der er normeret til motorens drejningsmoment og hastighed, ikke kun dens hestekræfter
- Kontroller vinkel- og paralleljustering med en måleur eller laserjusteringsværktøj før den endelige bolt-down
- Bekræft, at klokkehuset eller SAE-monteringsflangen matcher både motorrammestørrelsen og pumpemonteringsstandarden
- Kontroller justeringen igen efter de første 100 timers drift, da monteringsbolte og elastomerkoblinger kan sætte sig
- Efterse koblingsindsatsen eller elastomerelementet årligt for revner, da dette er en sliddel selv på et korrekt justeret system
SAE-monteringsstandarder, såsom SAE A-, B-, C- og D-flanger, eksisterer specifikt, så motorer og pumper fra forskellige producenter kan parres uden tilpasset bearbejdning. Bekræftelse af SAE-flangestørrelsen og akseldimensionen med kile eller noter før køb undgår et misforhold, som ellers ville kræve en tilpasset adapter, som tilføjer både omkostninger og et ekstra punkt af potentiel fejljustering til drivlinjen.
Vedligeholdelsespraksis, der forlænger HPU-motorens levetid
En velholdt HPU-motor i et rent industrielt miljø kan køre pålideligt i 15 til 20 år, mens en forsømt motor i et snavset eller overophedet miljø kan svigte inden for 2 til 3 år. Forskellen kommer næsten altid ned til en håndfuld tilbagevendende vedligeholdelsesvaner snarere end en enkelt dramatisk indgriben.
Leje- og smøretjek
Motorlejer bør inspiceres for usædvanlig støj, vibrationer eller varme med regelmæssige intervaller, med smøreintervaller efter producentens navneskilt eller vedligeholdelsesmanual frem for en generisk tidsplan. Oversmøring er lige så skadeligt som undersmøring, da det kan forårsage overophedning af lejer og udblæsning af tætninger.
Termisk overvågning
Motorviklingstemperatur er en af de klareste tidlige indikatorer for problemer, før der opstår en fejl. En vedvarende viklingstemperatur 10 grader Celsius over motorens nominelle temperaturklasse halverer groft dens forventede isoleringslevetid.
Elforsyningskvalitet
Spændingsubalance over de tre faser på mere end 1 procent kan øge motoropvarmningen uforholdsmæssigt, og vedvarende ubalance over 5 procent er en almindelig forløber for for tidlig viklingsfejl i industrielle HPU-motorer.
Kontamineringskontrol
Køleribber, ventilationsåbninger og området omkring motoren bør forblive fri for hydraulikolierester, metalstøv og støv, da ophobning af kontaminering begrænser luftstrømmen og er en af de førende årsager til langsom, svær at diagnosticere overophedning.
Kvartalsvis vedligeholdelsestjekliste
- Hold køleribber og ventilationsåbninger fri for støv og snavs
- Kontroller, at forsyningsspændingen forbliver inden for 10 procent af mærkepladen
- Efterse koblings- og monteringsbolte for løse
- Spor motorens strømstyrke over tid for at opfange udviklende pumpeslid tidligt
- Log viklingstemperaturaflæsninger for at se gradvise opadgående tendenser
Diagnosticering af almindelige HPU-motorproblemer
De fleste rapporterede HPU-motorproblemer spores tilbage til en af tre grundlæggende årsager: elektriske forsyningsproblemer, mekaniske koblingsproblemer eller hydraulisk systemmodtryk, der forveksles med en motorfejl. At adskille disse tidligt forhindrer udskiftning af en perfekt motor, når det faktiske problem er et andet sted i kredsløbet.
| Symptom | Sandsynlig årsag | Første tjek |
| Motoren brummer, men drejer ikke | Enfaset tab eller fastlåst pumpe | Kontroller alle tre fasespændinger |
| Hyppige overbelastningsture | Underdimensioneret motor eller højt systemtryk | Bekræft indstillingen af aflastningsventilen i forhold til motorens kapacitet |
| Overdreven vibration | Koblingsfejl eller slidte lejer | Efterse først koblingsjusteringen |
| Overophedning under normal brug | Blokeret ventilation eller lav spænding | Rengør ventilationsåbningerne og mål forsyningsspændingen |
| Langsom eller svag cylinderbevægelse | Slidt pumpe frem for motorproblem | Mål faktisk flowoutput i forhold til nominel GPM |
Almindelige HPU motoriske symptomer med sandsynlige årsager og det første diagnostiske trin.
Adskillelse af motorfejl fra hydrauliske fejl
En simpel strømstyrkekontrol går langt i retning af at adskille et ægte motorproblem fra et hydraulisk systemproblem. Hvis motoren trækker normal strøm, men systemet underpræsterer, er problemet næsten altid nedstrøms i pumpen, ventilerne eller aktuatorerne. Hvis motoren trækker overdreven strøm i forhold til dens typeskilte, er belastningen på selve motoren, hvad enten det er fra pumpen eller fra et mekanisk bindingsproblem, den mest sandsynlige synder.
Ofte stillede spørgsmål om HPU-motorer
Hvilken størrelse motor har jeg brug for til en hydraulisk kraftenhed?
Motorstørrelsen afhænger af påkrævet flowhastighed og maksimalt systemtryk, beregnet ved hjælp af formlen HP er lig med GPM gange PSI divideret med 1714. En presse, der skal bruge 15 GPM ved 2000 PSI, kræver cirka 17,5 HK, typisk rundet op til en 20 HK motorramme for at efterlade margen for trykspidser.
Kan en enfaset motor køre en hydraulisk kraftenhed?
Ja, enfasede motorer kan drive mindre hydrauliske enheder op til ca. 10 HK, men de har generelt et lavere startmoment end trefasede motorer med samme rating, hvilket betyder noget for applikationer med høj startbelastning, såsom presser, der starter under tryk.
Hvor længe skal en HPU-motor holde?
En korrekt størrelse og vedligeholdt HPU-motor i et rent miljø holder normalt 15 til 20 års drift, mens motorer udsat for varme, støv, spændingsubalance eller kronisk fejljustering ofte fejler inden for 2 til 3 år.
Hvorfor overophedes min HPU-motor under normal belastning?
De mest almindelige årsager er blokerede køleventiler, der begrænser luftstrømmen, forsyningsspænding, der kører under mærkepladens klassificering, eller pumpen kræver mere drejningsmoment, end motoren er vurderet til at levere kontinuerligt på grund af overdimensionerede aflastningsventilindstillinger.
Sparer det faktisk energi at tilføje en VFD til en HPU-motor?
Ja, feltresultater på tværs af industrielle installationer viser energibesparelser på mellem 30 og 60 procent efter tilføjelse af styring med variabel frekvensdrev, med de største gevinster set i applikationer, der har lange tomgangs- eller delvise belastningsperioder mellem arbejdscyklusser.
Hvad er forskellen mellem motorhestekræfter og pumpevolumen?
Motorhestekræfter beskriver, hvor meget rotationskraft motoren kan levere, mens pumpefortrængning beskriver, hvor meget væskevolumen pumpen bevæger sig pr. omdrejning. Sammen ved en given RPM bestemmer disse to værdier systemets faktiske flowhastighed og trykevne.
Hvilken isoleringsklasse skal en HPU-motor have?
Klasse F-isolering er standardvalget for de fleste industrielle HPU-motorer i dag, og tilbyder en højere temperaturtolerance end ældre klasse B-designs, mens den forbliver bredt tilgængelig på tværs af motormærker og stelstørrelser.
Hvor ofte skal HPU-motorjusteringen kontrolleres?
Justering skal verificeres ved installationen, kontrolleres igen efter de første 100 timers drift, efterhånden som monteringshardwaren sætter sig, og derefter inspiceres under rutinemæssig kvartalsvis vedligeholdelse, eller hurtigere, hvis vibrationer eller støj øges mærkbart.
