Hvordan dimensionerer man en hydraulisk kraftenhed?

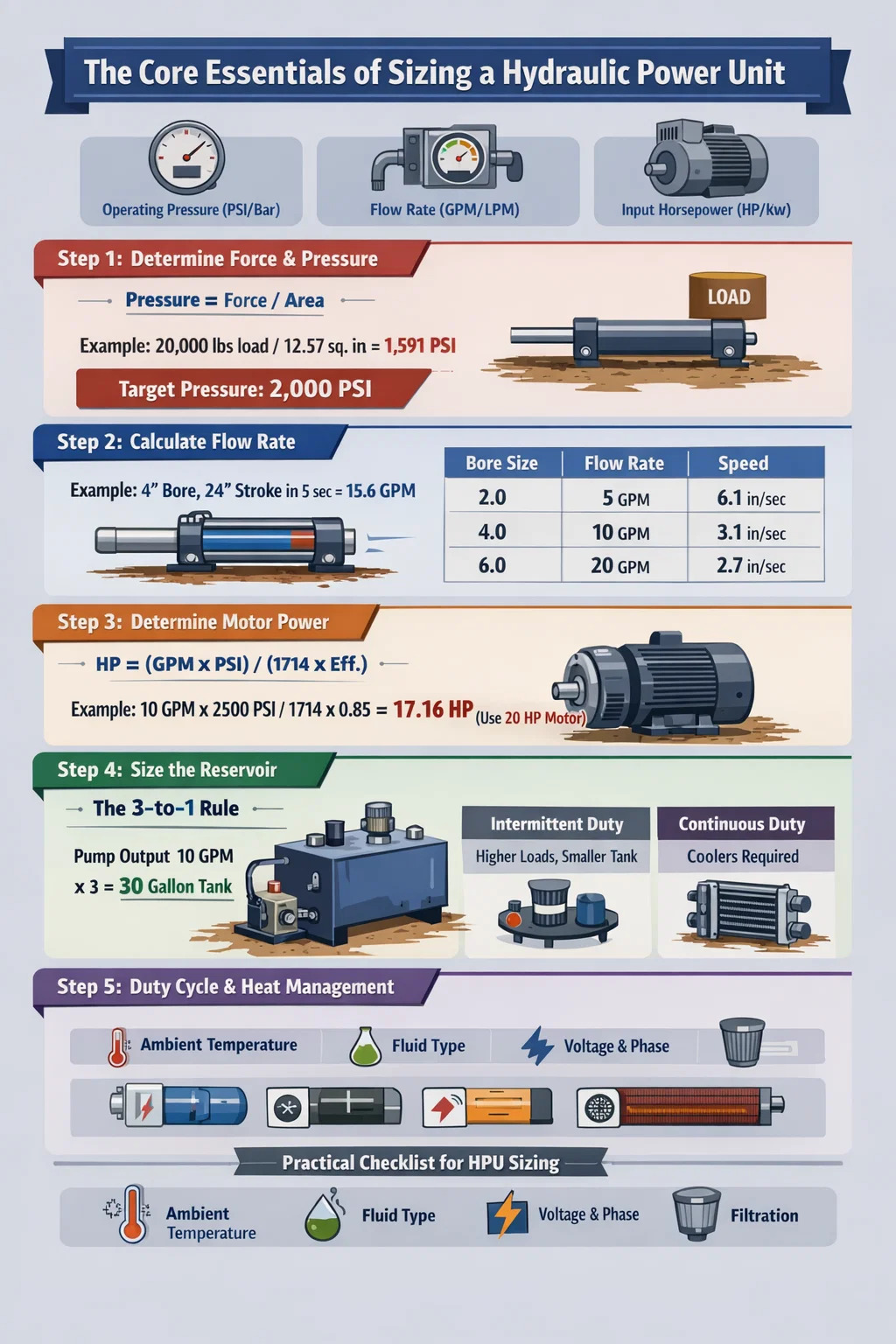

Det vigtigste ved dimensionering af en hydraulisk kraftenhed

Til korrekt størrelse a hydraulisk kraftenhed (HPU), skal du først definere de mekaniske outputkrav for din applikation. Processen handler ikke om at vælge en generisk motor; det er en præcis sekvens af bestemmelse af den nødvendige kraft, driftshastigheden og de resulterende flow- og trykkrav. Det grundlæggende svar ligger i tre primære beregninger: Driftstryk (PSI/bar) , Flowhastighed (GPM/LPM) , og Input hestekræfter (HK/kW) .

En uoverensstemmende hydraulisk kraftenhed fører til enten ekstremt energispild og varmegenerering (hvis overdimensioneret) eller manglende gennemførelse af den mekaniske opgave (hvis underdimensioneret). Målet er at afbalancere hydraulikpumpens ydeevne, reservoirets kapacitet og styrken af ​​den elektriske motor eller motor.

Trin 1: Bestemmelse af kraft- og trykkrav

Det tryk, der genereres af hydraulisk kraftenhed er et direkte resultat af belastningsmodstanden. Du vælger ikke et tryk vilkårligt; du beregner det ud fra overfladearealet af din aktuator (cylinder eller motor).

Cylinder Force Formel

For at beregne det nødvendige tryk, brug formlen: Tryk = kraft / areal . For eksempel, hvis du har brug for en hydraulisk cylinder til at skubbe en 20.000 pund last og du bruger en cylinder med en 4-tommer boring (areal = 12,57 sq. in.), er det nødvendige tryk ca 1.591 PSI . Du bør typisk tilføje en 10-20% sikkerhedsmargin at tage højde for friktion og linjetab, hvilket betyder din hydraulisk kraftenhed burde være i stand til i det mindste 2.000 PSI .

• Identificer den maksimale belastning systemet vil støde på.
• Bestem borestørrelsen på de hydrauliske cylindre.
• Regn for "breakaway"-kraft, som ofte er højere end bevægende kraft.

Trin 2: Beregning af flowhastighed for ønsket hastighed

Flowhastighed, målt i gallons pr. minut (GPM) eller liter pr. minut (LPM), dikterer, hvor hurtigt din maskine bevæger sig. Den hydraulisk kraftenhed skal flytte en bestemt mængde olie ind i cylinderen for at forlænge den over en vis tid.

Eksempel: Hvis det samme 4-tommer boring cylinder har en 24-tommer slaglængde og skal strække sig ind 5 sekunder , skal du først beregne volumen. Volumen er nogenlunde 1,3 liter . For at flytte 1,3 gallons på 5 sekunder skal du hydraulisk kraftenhed har brug for en pumpe der kan ca 15,6 GPM .

Trin 3: Beregning af elektrisk motorhestekræfter

Når du har bestemt trykket og flowet, kan du beregne den nødvendige indgangseffekt for hydraulisk kraftenhed . Standard tommelfingerreglen er "1 HK for 1 GPM ved 1500 PSI", men en mere nøjagtig beregning er nødvendig for effektiviteten.

Brug formlen: HP = (GPM × PSI) / (1714 × effektivitet) . De fleste hydrauliske pumper har en effektivitetsvurdering mellem 0,85 og 0,90 . Hvis dit system kræver 10 GPM ved 2.500 PSI , ville beregningen være (10 × 2500) / (1714 × 0,85), hvilket resulterer i et krav på ca. 17,16 HK . I dette tilfælde skal du vælge en standard 20 HK motor for din hydraulisk kraftenhed .

Trin 4: Dimensionering af det hydrauliske reservoir (olietank)

Reservoiret er en kritisk komponent i hydraulisk kraftenhed som ofte overses. Den skal være stor nok til at tillade termisk ekspansion, afkøling og bundfældning af forurenende stoffer.

3-til-1 reglen

I standard industrielle applikationer bør reservoiret holde tre gange pumpens GPM output . Hvis din hydraulisk kraftenhed bruger en 10 GPM pumpe , skal tanken ideelt set holde 30 gallons af væske. Dette sikrer, at olien bruger nok tid "i hvile" til at aflede varme, før den bliver suget tilbage i pumpen.

Men hvis pladsen er begrænset, eller driftscyklussen er intermitterende, kan du bruge en 1-til-1 eller 2-til-1 forhold , forudsat at du tilføjer en oliekøler at styre temperaturen. Overdreven varme er den primære dræber af hydrauliske tætninger og væskens levetid.

Trin 5: Driftscyklus og varmestyring

Duty cycle af din hydraulisk kraftenhed påvirker dets design dramatisk. En enhed, der kører i 10 sekunder hver time, har en anden størrelse end en, der kører kontinuerligt på en fabriksgulv.

• Intermitterende pligt: Mindre reservoirer og højere motorbelastninger kan tolereres, fordi systemet har tid til at køle ned mellem cyklusser.
• Løbende pligt: Kræver præcis dimensionering af varmevekslere. Du skal beregne varmebelastning (omtrent 20-30% af input HP) og sikre hydraulisk kraftenhed kan sprede den energi uden at overskride 140°F (60°C) .

Praktisk tjekliste til HPU-størrelse

Før færdiggørelse af køb eller opbygning af en hydraulisk kraftenhed , verificere følgende miljømæssige og mekaniske faktorer:

1. Omgivelsestemperatur: Ekstrem kulde kræver varmeapparater; ekstrem varme kræver større kølere.
2. Væsketype: Viskositet påvirker pumpens effektivitet og motorens startmoment.
3. Spænding og fase: Sørg for, at den elektriske motor er på hydraulisk kraftenhed matcher dit anlægs strømforsyning (f.eks. 230V enkeltfaset vs. 460V trefaset).
4. Filtrering: Filtre størrelse baseret på den mest følsomme komponent (normalt ventilerne).

Ved nøje at følge disse beregningstrin sikrer du, at din hydraulisk kraftenhed leverer pålidelig, effektiv service i hele sin levetid uden unødvendige energiomkostninger eller mekaniske fejl.
