Hvordan fungerer et hydraulisk system? Komplet guide

Sådan fungerer et hydraulisk system: Det korte svar

Et hydraulisk system fungerer ved at bruge væske under tryk - næsten altid olie - til at overføre kraft fra et punkt til et andet. Når en pumpe sætter væsken under tryk, virker dette tryk ens i alle retninger gennem et lukket kredsløb. Aktuatorer såsom cylindre eller motorer omdanner væsketrykket tilbage til mekanisk kraft eller bevægelse. Resultatet er et system, der er i stand til at flytte enorme belastninger med præcis kontrol ved hjælp af relativt kompakte komponenter.

Dette princip er funderet i Pascals lov, som siger, at tryk påført en indesluttet væske overføres uformindsket i alle retninger. En retfærdig kraft 100 N påført over 1 cm² skaber et tryk på 10 MPa — og det samme tryk, der virker på en 100 cm² cylinderflade, leverer 100.000 N udgangskraft. Denne kraftmultiplikation er præcis grunden til, at hydraulik dominerer tung industri, entreprenørudstyr, rumfart og fremstilling.

Ethvert hydraulisk system, fra en simpel butikspresse til en kompleks flylandingsstelmekanisme, deler den samme grundlæggende arkitektur: en strømkilde, en pumpe, et væskereservoir, kontrolventiler, aktuatorer og en returvej. Forståelse af hvert element forklarer, hvorfor hydrauliske systemer er så pålidelige, og hvorfor de forbliver den foretrukne løsning, når både høj krafttæthed og kontrollerbarhed er påkrævet.

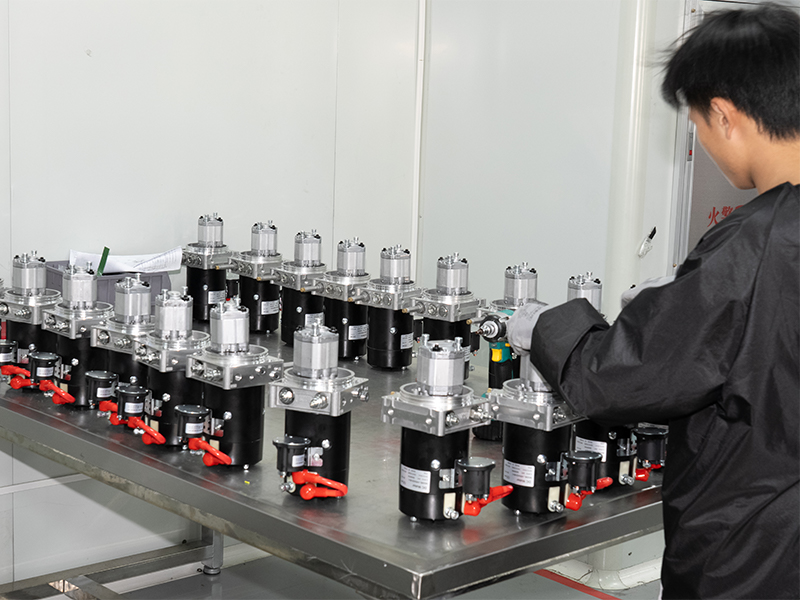

Rollen af Hydraulisk kraftenhed

Den Hydraulic Power Unit (HPU) er hjertet i ethvert hydraulisk system. Det er en selvstændig enhed, der genererer, konditionerer og leverer tryksat hydraulisk væske til resten af ​​kredsløbet. En standard hydraulisk kraftenhed kombinerer et væskereservoir, en elektrisk motor eller forbrændingsmotor, en hydraulisk pumpe, en trykaflastningsventil, et filter og instrumentering - alt sammen monteret på en enkelt bundplade eller ramme.

Når motoren driver pumpen, trækkes væske fra reservoiret og sættes under tryk, før det sendes ind i systemets forsyningsledning. Aflastningsventilen fungerer som et sikkerhedsloft, der forhindrer trykket i at overskride systemets designklassificering — typisk mellem kl. 150 bar (2.175 psi) og 350 bar (5.075 psi) til industrielle HPU'er, selvom specialiserede enheder kan nå 700 bar eller derover. Hvis aktuatorbehovet falder, reducerer en trykkompenseret pumpe sin ydelse automatisk, hvilket sparer energi og reducerer varmeudviklingen.

Den reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at to til tre gange pumpens strømningshastighed pr. minut — så en 20 l/min pumpe ville parres med et 40-60 l reservoir som basislinje. Større termiske belastninger eller høj-duty-cycle applikationer presser dette forhold højere.

Moderne hydrauliske kraftenheder inkorporerer i stigende grad motorer med variabel hastighed (VSD). Ved at matche motorhastigheden til det faktiske systembehov kan en VSD-udstyret HPU reducere energiforbruget med 30 til 60 procent sammenlignet med en enhed med fast hastighed, der kører ved konstant tryk. For faciliteter, der kører hydrauliske systemer flere skift om dagen, udmønter dette sig i betydelige driftsomkostningsbesparelser over maskinens levetid.

Nøglekomponenter fundet inde i en hydraulisk kraftenhed

• Reservoir: Opbevarer væske, tillader luftadskillelse og hjælper med termisk styring.
• Pumpe: Konverterer mekanisk energi til væskeflow og tryk - gear-, vinge- eller stempeltyper afhængigt af tryk og flowkrav.
• Primærmotor: Elmotor eller motor, der driver pumpeakslen.
• Overtryksventil: Åbner for at lede overskydende flow tilbage til tanken, når systemtrykket overstiger sætpunktet.
• Filtersamling: Fjerner partikelforurening, typisk vurderet til 10-25 mikron til standard industriel brug.
• Varmeveksler (valgfrit): Luftkølet eller vandkølet enhed, der holder væsketemperaturen inden for det anbefalede driftsområde, normalt 40–60 °C.
• Instrumentering: Trykmålere, temperatursensorer, niveauindikatorer og filterdifferenstrykindikatorer giver operatører synlighed i realtid.

Pascals lov: Fysikken bag ethvert hydraulisk system

Blaise Pascal formulerede sit princip i det 17. århundrede, og det er fortsat den grundlæggende fysik i ethvert hydraulisk system, der er i drift i dag. Loven siger: tryk, der udøves hvor som helst i en indesluttet inkompressibel væske, overføres ligeligt og uformindsket i alle retninger gennem væsken.

Rent praktisk betyder det, at en lille pumpe og motor kan generere nok ledningstryk til at drive en cylinder med et overfladeareal, der er hundredvis af gange større. Overvej et grundlæggende eksempel: en pumpe leverer væske ved 200 bar (20 MPa). En cylinder med en boringsdiameter på 100 mm har et stempelareal på ca. 78,5 cm². Kraftoutput er lig med tryk ganget med areal — 20 MPa × 78,5 cm² = 157.000 N eller ca. 16 tons skubbekraft . Den cylinder vejer måske kun 15 kg og passer i et rum, der er mindre end en håndbagagekuffert.

Dette kraft-til-størrelse-forhold er uovertruffen af ​​pneumatiske eller elektromekaniske alternativer ved tilsvarende belastninger. En tilsvarende vurderet elektrisk lineær aktuator ville kræve en meget tungere og større motor-gearkasse. Pneumatiske cylindre, der opererer ved typisk værkstedslufttryk (6-8 bar), ville have brug for mange gange større borediametre for at opnå den samme udgangskraft. Hydraulikkens densitetsfordel er grunden til, at gravemaskiner, sprøjtestøbemaskiner, flyvekontroller og hydrauliske presser alle forbliver hydraulisk drevne årtier efter, at elektriske alternativer blev levedygtige til lettere opgaver.

Typer af hydrauliske pumper og hvordan de genererer tryk

Den pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

Gear pumper

Eksterne gearpumper er de enkleste og mest omkostningseffektive hydrauliske pumper. To indgribende gear roterer inde i et hus med tæt tolerance. Væske fylder mellemrummene mellem tandhjulstænderne på indløbssiden, bliver båret rundt om husets omkreds og presses ud på udløbssiden, når tænderne griber ind igen. Gearpumper er enheder med fast forskydning - de bevæger sig den samme volumen pr. omdrejning uanset tryk. De fungerer pålideligt op til ca 250 bar og bruges i vid udstrækning i landbrugsmaskiner, brændekløvere og mobilt udstyr, hvor omkostninger og enkelhed betyder mest.

Vingepumper

Vingepumper bruger fjederbelastede eller trykbelastede skovle, der glider ind og ud af slidser i en roterende rotor. Når rotoren drejer inde i en excentrisk knastring, udvider kamrene mellem vingerne på indløbssiden (trækker væske ind) og trækker sig sammen på udløbssiden (udstøder væske). Vingepumper leverer et mere jævnt flow med lavere støj end tandhjulspumper og er almindelige i værktøjsmaskiner og industripresser, der opererer kl. op til 175 bar .

Stempelpumper

Aksiale og radiale stempelpumper er de højtydende arbejdsheste inden for industriel og mobil hydraulik. Flere stempler arrangeret omkring en central aksel bevæger sig frem og tilbage, mens akslen roterer, trækker væske ind på rygslaget og udstøder det i det fremadgående slag. Aksialstempelpumper med variabel forskydning kan justere deres output ved at ændre svingpladens vinkel, hvilket gør dem ideelle til belastningsfølende og trykkompenserede kredsløb. De fungerer pålideligt kl 350-500 bar og tilbyder volumetriske effektiviteter over 95 procent. De er standardvalget til gravemaskiner, sprøjtestøbemaskiner og hydrauliske kraftaggregater, der kræver præcisionskontrol.

Hydrauliske ventiler: Styring af retning, tryk og flow

Ventiler styrer, hvad der sker mellem den hydrauliske kraftenhed og aktuatorerne. De bestemmer, hvilken aktuator der modtager flow, med hvilket tryk og med hvilken hastighed. Uden ventiler ville et hydraulisk system ikke have nogen kontrollerbarhed - kun rå, ustyret kraft.

Retningsreguleringsventiler

Retningsreguleringsventiler (DCV'er) leder tryksat væske til den ønskede port på en cylinder eller motor. En 4/3 retningsventil - fire porte, tre positioner - er den mest almindelige type inden for industriel hydraulik. I sin midterposition (neutral) kan flow blokeres, ledes til tanken eller få lov til at flyde, afhængigt af den valgte centerkonfiguration. Solenoid-drevne DCV'er kobler ind 15-50 millisekunder , hvilket gør dem velegnede til hurtige, gentagelige automatiserede cyklusser. Proportionale DCV'er modulerer spolens position kontinuerligt, hvilket muliggør jævn hastighedskontrol i stedet for brat tænd/sluk-skift.

Trykreguleringsventiler

Aflastningsventiler indstiller det maksimale systemtrykloft. Reduktionsventiler opretholder et lavere konstant tryk i et sekundært kredsløb. Sekvensventiler udløser først en anden aktuator, når det første kredsløb når et indstillet tryk - nyttigt ved fastspænding og dannelse af sekvenser. Modvægtsventiler holder en belastning på plads ved at kræve et minimum pilottryk, før aktuatoren sænkes, hvilket forhindrer ukontrolleret nedstigning under tyngdekraften.

Flow kontrolventiler

Flowreguleringsventiler begrænser væskestrømmen for at regulere aktuatorhastigheden. En simpel nåleventil skaber en justerbar åbning. Trykkompenserede flowkontroller opretholder en konstant flowhastighed uanset belastningsvariationer - hvis en belastning stiger og systemtrykket stiger, justerer kompensatoren sig automatisk for at holde flowet (og derfor aktuatorhastigheden) konstant. Dette er kritisk i applikationer som pressefremføringsakser eller transportørdrev, hvor ensartet hastighed er vigtig uanset belastningsudsving.

Hydrauliske aktuatorer: Drejer væsketryk til arbejde

Aktuatorer er hvor hydraulisk energi bliver nyttigt mekanisk arbejde. To hovedkategorier dækker langt de fleste applikationer: lineære aktuatorer (cylindre) og roterende aktuatorer (hydrauliske motorer).

Hydrauliske cylindre

En hydraulisk cylinder konverterer væsketryk til lineær kraft og bevægelse. Væske under tryk kommer ind i hættens ende, skubber stemplet og forlænger stangen. For at trække sig tilbage kommer væske ind i stangenden. Fordi stangen optager en del af stangendens område, forlængelseskraften overstiger altid tilbagetrækningskraften ved samme tryk - en designhensyn, der skal tages i betragtning ved fastspænding, formning og løft.

Cylindertyper omfatter trækstangscylindre (lette at servicere, bredt tilgængelige i standardboringsstørrelser fra 25 mm til 200 mm), svejste cylindre (kompakte, højere trykklassificeringer) og teleskopcylindre (flere indlejrede trin til lang slaglængde i kort sammenklappet længde, almindeligt i dumpere og tipvogne). Kraftige cylindre, der bruges i hydrauliske presser, håndterer rutinemæssigt styrker på over 500 tons .

Hydrauliske motorer

Hydrauliske motorer omdanner væskeflow og tryk til kontinuerlig roterende bevægelse. Gearmotorer, vingemotorer og stempelmotorer afspejler deres pumpemodstykker i designet, men arbejder i omvendt energiomdannelse. Højt drejningsmoment, lavhastigheds radiale stempelmotorer bruges i hjultræk, spil og transportørdrev, hvor direkte kobling til lasten eliminerer gearkasser. En hjulmotor på en stor minevogn kan levere over 10.000 Nm drejningsmoment fra en pakke, der passer inde i selve hjulnavet.

Hydraulikvæske: Hvorfor det betyder mere, end de fleste er klar over

Hydraulikvæske er ikke blot mediet, der bærer trykket - det er samtidig smøremidlet for hver pumpe, ventil og aktuator i kredsløbet. Dets valg påvirker direkte systemeffektivitet, komponentlevetid og fejlrisiko. Brug af den forkerte væske, eller at lade en god væske nedbrydes, er en af ​​de førende årsager til hydrauliske systemfejl i marken.

Mineraloliebaserede væsker (ISO VG 46 og ISO VG 68 kvaliteter er de mest almindelige) bruges i de fleste industrielle og mobile hydrauliske systemer. De tilbyder fremragende smøreevne, god termisk stabilitet og bred kommerciel tilgængelighed. ISO VG 46 er standardvalget for de fleste industrielle HPU-installationer, der arbejder mellem 20-50 °C omgivelsestemperatur.

I applikationer nær åben ild, varme overflader eller i miljøer, hvor brandrisiko er et lovmæssigt problem - stålværker, trykstøbning, underjordisk minedrift - er brandbestandige væsker påbudt. Mulighederne omfatter vand-glykolblandinger (HFC), fosfatestere (HFD) og biologisk nedbrydelige vegetabilske væsker. Hver kommer med specifikke kompatibilitetskrav for tætninger, belægninger og metaller. Fosfatestervæsker angriber f.eks. polyurethantætninger og kræver fuldstændig systemskylning og tætningsudskiftning, når der skiftes fra mineralolie.

Væskeforurening forårsager anslået 70-80 procent af hydrauliske systemfejl. Partikelforurening - metalslidrester, indtaget snavs, støbesand - virker som et slibemiddel i pumpe- og ventilafstande målt i mikron. ISO-renhedskoder (ISO 4406) klassificerer forureningsniveauer efter partikelantal pr. milliliter i tre størrelsesområder. De fleste stempelpumpeproducenter kræver en væskerenhed på ISO 16/14/11 eller bedre for at opretholde garantiens gyldighed. At opnå og opretholde dette niveau kræver højeffektive returledningsfiltre, udluftningsfiltre på reservoirpåfyldningspunkter og regelmæssige olieprøveudtagningsprogrammer.

Sådan fungerer et komplet hydraulisk kredsløb trin for trin

Sporing af væske gennem et komplet arbejdskredsløb gør interaktionen mellem alle komponenter tydelig. Det følgende beskriver et typisk industrielt hydrauliksystem med åbent center, der drives af en hydraulisk kraftenhed, der driver en dobbeltvirkende cylinder.

1. Væske i hvile i reservoiret. Den HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. Motor starter, pumpe suger væske. Den electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. Pumpen sætter forsyningsledningen under tryk. Den pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.

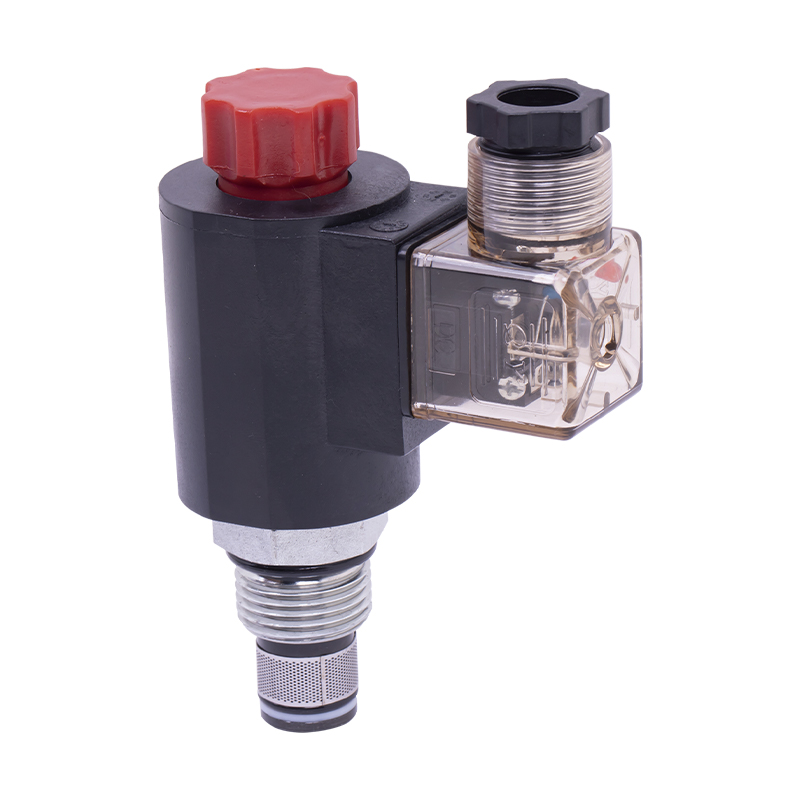

4. Operatør eller styresystem signalerer retningsventilen. En solenoide flytter ventilspolen, forbinder pumpens forsyningsledning til cylinderens hætte-endeport og forbinder stang-endeporten til returledningen.
5. Cylinderen rækker ud under belastning. Væske under tryk kommer ind i hættens ende og opbygger kraft på stempelfladen. Cylinderen strækker sig og forskyder væske fra stangenden tilbage gennem ventilen og ind i returledningen.
6. Systemtrykket stiger for at møde belastningsmodstanden. Hvis belastningen er tung, stiger systemtrykket, indtil kraftbalancen er opfyldt. Hvis efterspørgslen overstiger aflastningsventilens indstillingspunkt, åbner aflastningsventilen og afleder overskydende flow til tanken, hvilket forhindrer overtryk.
7. Returvæske passerer gennem filteret og varmeveksleren. Væske, der returnerer fra aktuatoren, passerer gennem returledningsfilteret og fjerner forurening erhvervet under arbejdscyklussen. Hvis der er monteret en varmeveksler, styres væsketemperaturen her.
8. Væske vender tilbage til reservoiret, cyklus gentages. Konditioneret væske kommer igen ind i reservoiret, luft separeres, og væsken er klar til næste behov.

Åbent center vs. lukket center hydrauliske systemer

Den terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

Åbent center systemer

I et åbent-center-system cirkulerer pumpeflowet tilbage til reservoiret gennem de åbne midterpassager i retningsventilerne, når ingen aktuator er i brug. Pumpen kører ved lavt tryk i standby, hvilket reducerer varmeudvikling og pumpeslid. Tandhjulspumper med fast slagvolumen er velegnede til kredsløb med åbent center. Dette er den dominerende arkitektur i landbrugstraktorer, gaffeltrucks og enklere mobilt udstyr.

Lukkede centre systemer

I et lukket centersystem er alle ventilporte blokeret i neutral position. Pumpen skal være variabelt deplacement (eller bruge en akkumulator) for at undgå deadheading ved fuldt tryk mod blokerede porte. Trykkompenserede variable stempelpumper er standardparringen - de nedbryder til næsten nul flow, når der ikke er behov for aktuatorer, og opretholder indstillet tryk med minimale energiomkostninger. Lukket centersystemer understøtter flere uafhængige aktuatorer, der arbejder samtidigt ved forskellige tryk, hvilket gør dem til standarden i komplekse industrimaskiner, servohydrauliske testsystemer og avancerede hydrauliske kraftenheder til fremstillingsautomatisering.

Real-World-applikationer, der afhænger af hydrauliske systemer

Den diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

Bygge- og jordarbejde

En 30-tons gravemaskine kan have fem eller flere uafhængigt styrede hydrauliske kredsløb - bom, arm, skovl, sving og vandring - alle forsynet af en eller to HPU'er, der producerer kombinerede strømme af over 400 l/min ved 350 bar . Det hydrauliske system gør det muligt for førere at svinge overbygningen samtidigt, mens bommen sænkes og skovlen krølles - en tre-akset koordineret bevægelse, der ville være næsten umulig med mekaniske koblinger. Bulldozere, hjullæssere, vejhøvlere og hydrauliske stenbrydningsmaskiner afhænger alle af de samme kernehydraulikprincipper.

Industrielle presser og formemaskiner

Metalprægepresser, smedehamre, dybtrækspresser og gummiformpresser er alle afhængige af hydrauliske systemer til deres primære kraftgenerering. En stor hydraulisk smedepresse kan udvikle sig 80.000 kN (8.000 tons) af formende kraft. Den hydrauliske kraftenhed til en sådan presse er en omfattende installation - ofte flere pumpeenheder med kombinerede motorydelser, der overstiger 1.000 kW - men alligevel kan pressens slaghastighed og kraft styres med præcision på millimeterniveau gennem servo-proportionale ventilkredsløb.

Sprøjtestøbemaskiner

Konventionelle hydrauliske sprøjtestøbemaskiner bruger en central HPU til at drive fastspænding, indsprøjtning, skruerotation og udstødningssekvenser. En 1.000 tons spændekraftmaskine kræver et hydraulisk system, der er i stand til at generere denne kraft gentagne gange ved cyklustider så korte som 10-15 sekunder. Pumpe-HPU'er med variabelt slagvolumen med servoventil-indsprøjtningsakser leverer den kombination af høj klemkraft og præcis indsprøjtningshastighedsprofilering, som moderne plastdeles kvalitet kræver.

Aerospace og Aircraft Systems

Kommercielle fly bruger hydrauliske systemer, der opererer kl 3.000–5.000 psi (207–345 bar) til at forsyne flyvekontroloverflader, landingsstel, hjulbremser og trykomskiftere. En Boeing 737 har tre uafhængige hydrauliksystemer med en samlet væskekapacitet på cirka 90 liter. Redundansarkitekturen sikrer, at ingen enkelt fejl kan fratage flyet hydraulisk kraft til kritiske overflader. Fly HPU'er (kaldet hydrauliske kraftpakker i luftfart) bruger motordrevne pumper, elektriske motorpumper og ram-luftturbiner som backup-kilder.

Offshore og marine applikationer

Subsea blowout preventers (BOP'er) på olie- og gasbrønde bruger hydrauliske akkumulatorer, der er forladet til at lukke massive ram-og-ringformede tætningselementer i en nødsituation. Hydrauliske systemer på offshore kraner, fortøjningsspil og rørlægningsstrammere fungerer i saltspray, vibrationer og ekstreme temperaturer, som hurtigt ville forringe elektriske alternativer. Hydraulikvæskens selvsmørende karakter og hydrauliske komponenters tolerance for stødbelastninger gør hydraulik til det eneste praktiske valg i disse miljøer.

Almindelige hydrauliske systemfejl og hvordan man diagnosticerer dem

Selv velholdte hydrauliske systemer udvikler fejl. At vide, hvilke symptomer der peger på, hvilke grundlæggende årsager, forkorter fejlfindingstiden dramatisk.

Langsom eller svag aktuatorydelse

Hvis en cylinder forlænges langsomt, eller en motor kører under den nominelle hastighed, skal du først kontrollere pumpens udgangsflow og tryk. En slidt gearpumpe kan miste 15-25 procent af dets nominelle flow gennem intern lækage, før operatøren bemærker tydelige symptomer. Trykmåleraflæsninger, der er lavere end overtryksventilens sætpunkt under belastning, indikerer enten pumpeslid eller en delvist åben aflastningsventil. Intern lækage i en cylinder (omgåelse af stempeltætninger) forårsager krybning under vedvarende belastning - kan testes ved at påføre fuldt tryk og måle om cylinderen driver med retningsventilen blokeret.

Overdreven varmeudvikling

Driftstemperaturer over 60–70 °C accelererer væskenedbrydning, tætningsforringelse og pumpeslid. Almindelige årsager omfatter en aflastningsventil, der er sat for tæt på arbejdstrykket (som forårsager kontinuerlig dumpning af overskydende flow), en blokeret eller underdimensioneret varmeveksler, utilstrækkelig reservoirvolumen eller en forurenet væske med forringet viskositet. Et system, der kører varmt kontinuerligt, vil forbruge et sæt tætninger på en brøkdel af deres normale levetid.

Støjende pumpedrift

Kavitation - dannelse og kollaps af dampbobler i pumpens indløb - frembringer en karakteristisk raslen eller slibende støj og forårsager alvorlig erosionsskade på pumpens indre. Det er forårsaget af en begrænset sugeledning, en tilstoppet sugesi, væske, der er for kold og tyktflydende, eller et reservoirniveau, der er for lavt. Beluftning, hvor luft indtages gennem en utæt akseltætning eller løs sugefitting, frembringer en højere klynken eller skum i reservoiret. Begge forhold skal korrigeres omgående for at undgå ødelæggelse af pumpen.

Ekstern lækage

Hydraulikvæskelækager er både et driftsproblem og en miljø- og brandfare. Monteringslækager spores ofte til ukorrekt montering - gevindforbindelser med for meget eller for lidt drejning, beskadigede tætningsflader eller forkerte gevindformer (blanding af NPT og BSP, for eksempel). Cylinderstangstætningslækager indikerer slidte eller beskadigede stangtætninger, ridsede stangoverflader eller overdreven sidebelastning på stangen. I hvert tilfælde er reparationen ligetil, når kilden er korrekt identificeret.

Hydrauliksystem vedligeholdelse bedste praksis

Den majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• Olieprøvetagning og analyse: Tag en væskeprøve fra et levende, turbulent punkt i kredsløbet for hver 500-1.000 driftstimer. Laboratorieanalyse rapporterer partikelantal, viskositet, vandindhold, syretal og elementære slidmetaller. Trendresultater over flere prøver registrerer problemer, før de forårsager fejl.
• Udskiftning af filter efter tidsplan: Følg fabrikantens intervaller eller, bedre, udskift filtre på differenstrykindikatorens tilstand. En bypass-indikator, der er sprunget, betyder, at forurenet væske har cirkuleret ufiltreret - en alvorlig hændelse, der kræver undersøgelse af årsagen.
• Vedligeholdelse af reservoirniveau og udluftning: Kontroller niveauet dagligt på højtydende maskiner. Udskift reservoirudluftningsfiltre efter producentens tidsplan - en tilstoppet udluftning skaber et vakuum i reservoiret, der hjælper med kavitation. De fleste udluftninger bør udskiftes hver 1.000–2.000 timer i normale industrielle miljøer.
• Kobling og motorjustering: Forskydning mellem HPU-motoren og pumpen skaber radiale sidebelastninger på pumpens akselleje, som ikke er designet til dem. Selv 0,1 mm parallel forskydning kan halvere lejernes levetid. Laserjustering under installation og efter enhver udskiftning af motor eller pumpe er bedste praksis.
• Eftersyn af slange og fitting: Hydraulikslanger har en begrænset levetid uanset udseende. Mange producenter anbefaler at udskifte slanger på en seks års cyklus i industrielle applikationer. Inspicer slanger kvartalsvis for slid, knæk, dækrevner og monteringssænkningsintegritet. Et slangebrud ved 350 bar er en alvorlig sikkerhedshændelse.
• Aflastningsventil verifikation: Kontroller revnetrykket i aflastningsventilen årligt ved hjælp af en kalibreret testmåler og flowmåler. En aflastningsventil, der er drevet under sit sætpunkt, vil begrænse den maksimale systemkraft; en der er grebet åben vil forhindre enhver trykopbygning overhovedet.

Hydraulik vs. pneumatik vs. elektromekanisk: Hvornår skal man vælge hver

Alle tre teknologier transmitterer og styrer strøm, men hver har en ydeevne, hvor den klart er at foretrække frem for de andre.

Pneumatiske systemer bruger trykluft ved 6-12 bar og er ideelle til højcyklus, let-lineær aktivering: fastspænding, deloverførsel, små presser og pneumatisk værktøj. Deres fordele er ren (ingen olieforurening), hurtige cyklustider og lave komponentomkostninger. Deres begrænsning er kraftudgang - en pneumatisk cylinder med 63 mm boring ved 6 bar leverer omkring 1.870 N, en brøkdel af dens hydrauliske modparts kapacitet ved samme boringsstørrelse.

Elektromekaniske aktuatorer (servomotorkugleskrue eller servomotorgearkasse) tilbyder den højeste positioneringsnøjagtighed og den mest ligetil energiovervågning. De er i stigende grad konkurrencedygtige med hydraulik i kraftområder op til ca 200 kN for lineære akser. Over denne tærskel bliver motor- og gearkassestørrelserne upraktiske, og hydrauliske cylindre forbliver teknisk og økonomisk overlegne.

Hydraulik er fortsat det klare valg, når kraftkravene overstiger 200 kN, når stødbelastninger og overbelastningstolerance er kritiske, når aktuatoren skal holde position under vedvarende belastning uden kontinuerligt strømforbrug, eller når driftsmiljøet - varme, vibrationer, nedvaskning, eksplosionsrisiko - udelukker eller komplicerer elektriske løsninger. Hydraulic Power Units evne til at forsyne flere aktuatorer ved forskellige tryk og flow fra en enkelt strømkilde giver også systemarkitekturfordele, som er svære at kopiere med distribuerede elektromekaniske drev.
